专利号: 2018104995178
申请人: 福州金典工业产品设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种伸缩式雨伞甩干桶,其特征在于:包括由内至外依次嵌套的至少两个筒体,最内侧的筒体下端封闭上端不封闭,其余筒体上下端均不封闭,最内侧的筒体下部四周设置格栅孔,位于内侧的筒体与套设在其外侧的筒体滑动配合;

最外侧的筒体上端开口处设置有盖体,盖体包括外盖、内盖,外盖、内盖中部设置同轴心的通孔,外盖罩设在内盖上,外盖、内盖之间设置有用于夹紧雨伞的夹紧机构;

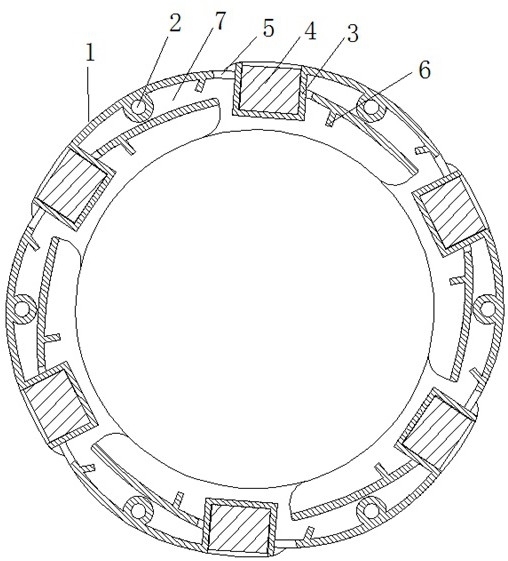

所述夹紧机构包括圆周均布的至少三个弧形的夹紧叶片,夹紧叶片均布在内盖上的通孔外周,夹紧叶片中部竖直设置有轴孔,内盖上侧面于通孔外周圆周局部有销轴,销轴与夹紧叶片一一对应设置,夹紧叶片经轴孔套设在销轴上,夹紧叶片的一端大、另一端小,夹紧叶片的小端为夹持端,夹紧叶片的大端内凹形成嵌槽,嵌槽内设置有磁铁,相邻的夹紧叶片相近的磁铁端的极性相反,夹紧叶片的小端设置有对相邻夹紧叶片上的嵌槽进行让位的让位口,相邻的夹紧叶片的两端互相嵌套,夹紧叶片的小端容纳在相邻的夹紧叶片的大端的容置空间内,夹紧叶片的嵌槽穿过相邻夹紧叶片上的让位口;

除了最外侧的筒体外,其余筒体外周圆周均布至少两条竖直导轨,除了最内侧的筒体外,其余筒体内周圆周均布至少两条与竖直导轨相配合的导向槽,竖直导轨上部、下部设置有定位凸部A,导向槽内部下端设置与定位凸部A卡接的定位凸部B。

2.根据权利要求1所述的伸缩式雨伞甩干桶,其特征在于:筒体呈柱状;或者筒体呈上大下小的锥状,竖直导轨截面之间由下至上逐渐减小,导向槽的槽深由下至上逐渐增大。

3.根据权利要求2所述的伸缩式雨伞甩干桶,其特征在于:竖直导轨外侧面与水平面垂直。

4.根据权利要求2所述的伸缩式雨伞甩干桶,其特征在于:定位凸部A、定位凸部B外侧面为圆弧面。

5.根据权利要求1所述的伸缩式雨伞甩干桶,其特征在于:最内侧的筒体下端面中部设置有连接螺纹孔。

6.根据权利要求5所述的伸缩式雨伞甩干桶,其特征在于:内盖下部设置导向筒部,导向筒部内径不小于通孔内径且与通孔同轴心。

7.一种伸缩式雨伞甩干桶的使用方法,采用如权利要求6所述的伸缩式雨伞甩干桶,其特征在于:

根据雨伞的长度,对筒体进行伸缩调节,向上伸出的筒体上的定位凸部B与其内侧的筒体上侧的定位凸部A卡接,定位凸部B位于其内侧的筒体上侧的定位凸部A上方,未伸出的筒体上的定位凸部B与其内侧的筒体下侧的定位凸部A卡接,定位凸部B位于其内侧的筒体下侧的定位凸部A下方;

甩干桶工作时,在旋转状态下,由于夹紧叶片两端重量不平衡,大端重小端轻,夹紧叶片大端受离心力作用比较大向外偏移,使得夹紧叶片的小端向轴心线摆动,各个夹紧叶片的小端內摆共同将雨伞夹持,甩干桶停转后,相邻的夹紧叶片上相近的磁铁端极性相反,相邻的夹紧叶片上的磁铁相互作用,夹紧叶片大端受磁力影响向内偏移,相邻的夹紧叶片的两端互相嵌套围城一个圆环,将雨伞松开。
