专利号: 2018105000877
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

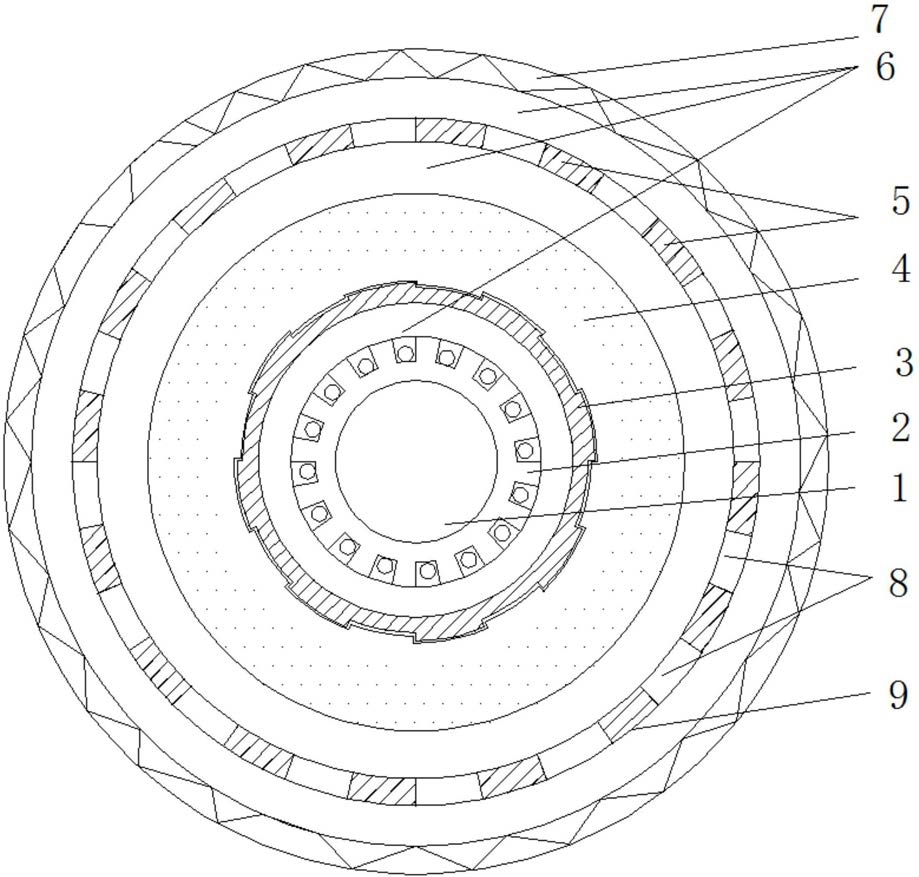

1.一种磁力变速永磁电机的隔磁环的制备方法,其从内到外依次包括转轴(1)、定子(2)、隔磁环(3)、高速内转子(4)、调磁环(9)和低速外转子(7),还包括永磁体(6),其特征在于,所述调磁环(9)采用轴向分段的方式由圆周方向间隔分布的调磁块(5)和非调磁块(8)组成;所述永磁体(6)包括内层永磁体、中层永磁体和外层永磁体,所述内层永磁体位于所述定子(2)和所述隔磁环(3)之间,所述中层永磁体位于所述高速内转子(4)和所述调磁环(9)之间,所述外层永磁体位于所述调磁环(9)和所述低速外转子(7)之间;所述低速外转子(7)为磁场调制齿轮低速转子;所述定子(2)由定子铁芯和定子绕组组成;所述隔磁环(3)位于所述内层永磁体和所述高速内转子(4)之间;所述隔磁环(3)的制备材料包括含量摩尔比为Fe2O3:58‑70%,TiO2:10‑20%,MnO2:10‑20%和微量添加物的组分;包括以下步骤:a)按照各原料相应摩尔比含量称量各原料,并进行充分混合;b)将混合均匀后所得的原料在球磨机内球磨2.5‑3.5h,转速为350‑450r/min,使原料粉末被磨成颗粒均匀的料粉;c)将所述料粉加水搅拌成浆料,浇注到模具中,在磁场中进行定向压型,在磁场定向处理过程中,边定向处理边挤压,排出液分后,获得高取向度以及一定致密度的坯料;d)将步骤c)所得的坯料在700‑800℃炉内烧制10‑12h;800‑1100℃烧制3‑4h;再按50‑80℃/h降温8‑10h,关炉自然降温,降温后即形成所述隔磁环(3)。2.根据权利要求1所述的一种磁力变速永磁电机的隔磁环的制备方法,其特征在于,所述磁场取向处理是在粉体颗粒处于完全松装的状态下进行的。3.根据权利要求1所述的一种磁力变速永磁电机的隔磁环的制备方法,其特征在于,所述隔磁环(3)机械性能为抗拉强度450MPa‑550MPa,延伸率2%‑3%,冲击值15J/cm2‑30J/cm2,布氏硬度260HB‑290HB;物理性能为导磁率达到<1.0h/m,电阻率3.5μΩm‑6μΩm。4.根据权利要求1所述的一种磁力变速永磁电机的隔磁环的制备方法,其特征在于,所述微量添加物包括NiO、ZnO、CuO、CoO中的一种或多种和填料。5.根据权利要求4所述的一种磁力变速永磁电机的隔磁环的制备方法,其特征在于,所述微量添加物的摩尔比包括NiO:1‑3%、ZnO:1‑3%、CuO:0.5‑1.5%、CoO:0.5‑1%和填料:1‑2.8%。
