专利号: 2018105061546
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

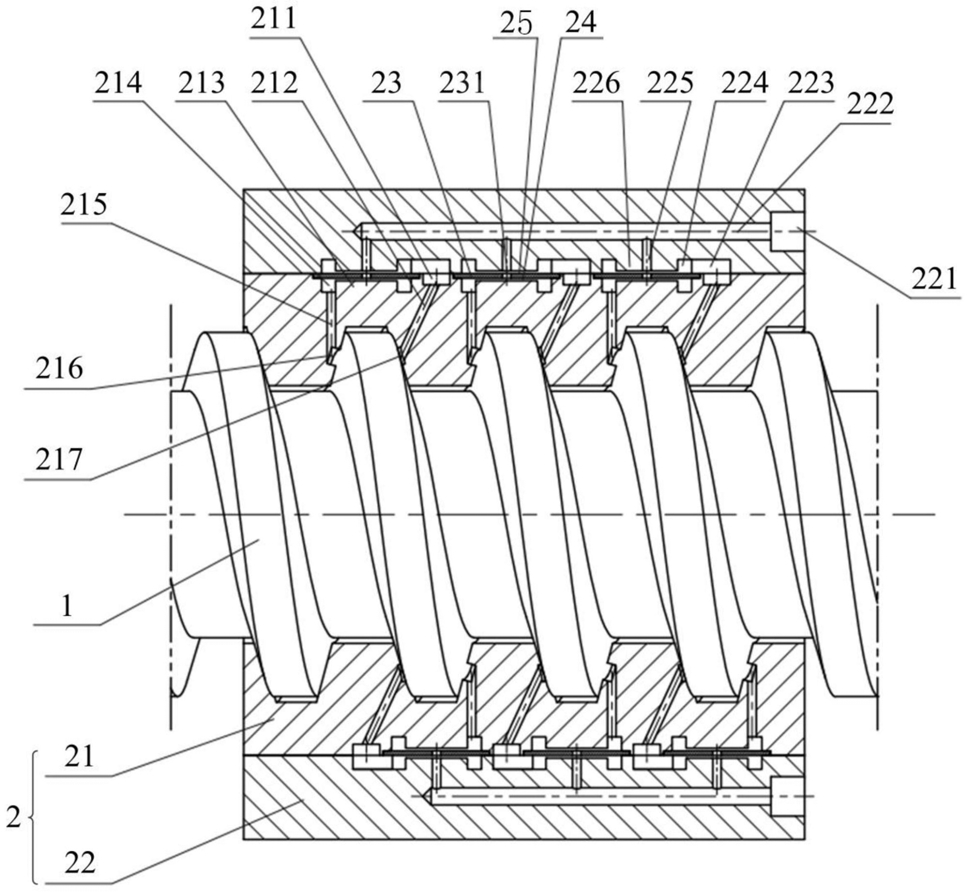

1.一种内置式双面薄膜节流静压丝杠副,包括丝杠(1),其特征在于,还包括与丝杠(1)配合的螺母(2),所述螺母(2)包括相互配合的内套筒(21)和外套筒(22)以及多个薄膜(23);

所述内套筒(21)与丝杠(1)配合的内螺旋面上至少有两圈螺纹开有静压油腔A(216)和静压油腔B(217),其中每圈内套筒(21)螺纹上的静压油腔A(216)和静压油腔B(217)的数量至少有三个且静压油腔A(216)和静压油腔B(217)成对设置在同一丝杠(1)螺纹面的两侧;

所述内套筒(21)的外圆柱面上设有凹槽A(214),所述凹槽A(214)和静压油腔A(216)通过设置在内套筒(21)内的供油孔A(215)连通;

所述外套筒(22)的内圆柱面上开有与凹槽A(214)一一对应且与凹槽A(214)共同固定薄膜(23)的凹槽B(224),所述凹槽B(224)通过主供油通道(222)与供油装置连接,所述静压油腔B(217)通过设置在内套筒(21)内的供油孔B(212)与凹槽B(224)连通;所述供油孔B(212)通过短槽(223)与凹槽B(224)连接,所述静压油腔B(217)与凹槽A(214)不贯通;

所述薄膜(23)的中心开有过油孔(231)。

2.根据权利要求1所述的一种内置式双面薄膜节流静压丝杠副,其特征在于,所述凹槽A(214)内设有凸台A(213),所述凹槽B(224)内设有凸台B(226),所述凸台B(226)上设置连通主供油通道(222)的分供油通道(225);当薄膜(23)安装在凹槽A(214)和凹槽B(224)之间时,薄膜(23)的内表面与凸台A(213)之间形成节流间隙A(24),薄膜(23)的外表面与凸台B(226)之间形成节流间隙B(25)。

3.根据权利要求2所述的一种内置式双面薄膜节流静压丝杠副,其特征在于,所述节流间隙A(24)大于0.05mm。

4.根据权利要求1所述的一种内置式双面薄膜节流静压丝杠副,其特征在于,所述凹槽A(214)和/或凹槽B(224)的外端设有固定薄膜(23)的薄膜槽(218)。

5.根据权利要求1所述的一种内置式双面薄膜节流静压丝杠副,其特征在于,所述内套筒(21)上与短槽(223)相配合处设有圆形小槽(211)。

6.根据权利要求1所述的一种内置式双面薄膜节流静压丝杠副,其特征在于,所述薄膜(23)上、下表面的固定边缘,凸台A(213)的上表面,凸台B(226)的下表面均具有与各自所在圆柱面相等的曲率半径。
