专利号: 2018105078087
申请人: 湖北科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

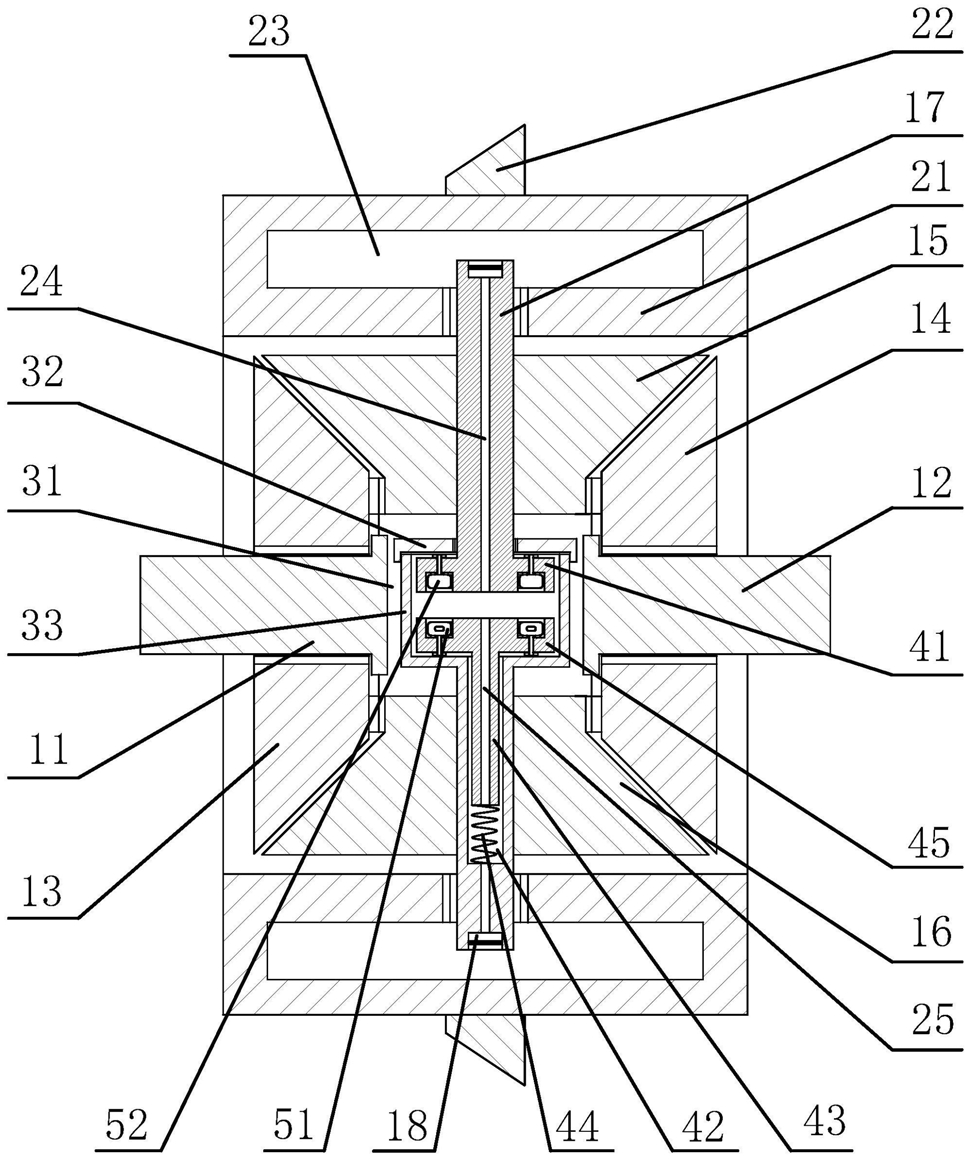

1.一种限滑差速器,其特征在于,本差速器包括左侧短轴(11)、右侧短轴(12)、左侧传动锥齿轮(13)、右侧传动锥齿轮(14)、第一行星锥齿轮(15)、第二行星锥齿轮(16)、第一行星轴(17)、第二行星轴(18)、差速器壳体(21)和驱动齿圈(22),所述驱动齿圈(22)固定在差速器壳体(21)的外壁上,所述左侧传动锥齿轮(13)同时啮合第一行星锥齿轮(15)和第二行星锥齿轮(16),所述右侧传动锥齿轮(14)同时啮合第一行星锥齿轮(15)和第二行星锥齿轮(16),所述左侧传动锥齿轮(13)、右侧传动锥齿轮(14)、第一行星锥齿轮(15)和第二行星锥齿轮(16)四者之间形成一矩形的安装腔(31),所述第一行星轴(17)的内端固定设置有一锁止盘一(41);所述第二行星轴(18)的内端具有滑孔(42),所述滑孔(42)内花键连接有滑杆(43),所述滑杆(43)的外端与滑孔(42)之间连接有复位弹簧(44),所述滑杆(43)的内端固定设置有一锁止盘二(45);

所述锁止盘二(45)内埋设有若干衔铁块(51),各衔铁块(51)上绕设有导电线圈,所述锁止盘一(41)内埋设有一磁环(52),所述导电线圈能够切割磁环(52)的磁场而形成电流;

所述导电线圈通电后,衔铁块(51)能够吸附磁环(52);

所述第一行星轴(17)上转动连接有一密封端盖(32),所述第二行星轴(18)上固定连接有一安装筒(33),所述密封端盖(32)套设在安装筒(33)的开口处,所述安装筒(33)和密封端盖(32)位于所述安装腔(31)内;

所述差速器壳体(21)内具有一储液腔(23),所述储液腔(23)内填注有机油,所述第一行星轴(17)上开设有贯通储液腔(23)和安装筒(33)内腔的通油孔一(24);所述第二行星轴(18)上开设有贯通储液腔(23)和滑孔(42)的通油孔二(25)。

2.根据权利要求1所述一种限滑差速器,其特征在于,所述锁止盘一(41)上具有耐磨层一,所述锁止盘二(45)上具有与耐磨层一正对的耐磨层二。

3.根据权利要求1所述一种限滑差速器,其特征在于,所述锁止盘一(41)的端面上周向均匀分布有若干防滑凸起,所述锁止盘二(45)上具有若干个与防滑凸起一一对应的防滑凹口。
