1.一种具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物的制备方法，其特征是：包括如下步骤：(1)将锰盐、钴盐、咪唑类有机配体混合于第一溶剂中，通过金属离子与有机配体的配位，形成双金属锰钴的沸石咪唑酯骨架材料，简称Co-Mn-ZIF；

(2)将Co-Mn-ZIF与镍盐混合于第二溶剂中，回流反应得到具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物。

2.如权利要求1所述的具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物的制备方法，其特征是：所述的步骤(1)中，咪唑类有机配体包括2-甲基咪唑、苯并咪唑、2-硝基咪唑中的一种或多种。

3.如权利要求1所述的具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物的制备方法，其特征是：所述的步骤(1)中，第一溶剂包括水与有机溶剂；

作为优选，有机溶剂包括乙醇、甲醇、DMF中的一种或多种。

4.如权利要求1所述的具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物的制备方法，其特征是：所述的步骤(1)中，钴盐包括醋酸钴、硝酸钴、硫酸钴、碳酸钴中的一种或多种；

作为优选，所述的步骤(1)中，锰盐包括醋酸锰、硝酸锰、硫酸锰、碳酸锰中的一种或多种。

5.如权利要求1所述的具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物的制备方法，其特征是：所述的步骤(1)中，原料混合于第一溶剂后，锰盐的摩尔浓度为0.1mol/L～

0.3mol/L，钴盐的摩尔浓度为0.2mol/L～0.5mol/L，咪唑类有机配体的摩尔浓度为2mol/L～4mol/L。

6.如权利要求1所述的具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物的制备方法，其特征是：所述的步骤(2)中，第二溶剂包括水与有机溶剂；

作为优选，有机溶剂包括乙醇、甲醇、DMF中的一种或多种；

作为优选，所述的步骤(2)中，Co-Mn-ZIF与镍盐溶于第二溶剂后，Co-Mn ZIF的质量浓度为3g/L～6g/L。

7.如权利要求1所述的具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物的制备方法，其特征是：所述的步骤(2)中，镍盐包括醋酸镍、硝酸镍、硫酸镍、碳酸镍中的一种或多种；

作为优选，所述的步骤(2)中，Co-Mn-ZIF与镍盐溶于第二溶剂后，镍盐的质量浓度为

0.05g/L～0.15g/L。

8.如权利要求1所述的具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物的制备方法，其特征是：所述的步骤(2)中，回流温度为50～200℃；

作为优选，所述的步骤(2)中，回流时间为0.5h～2h。

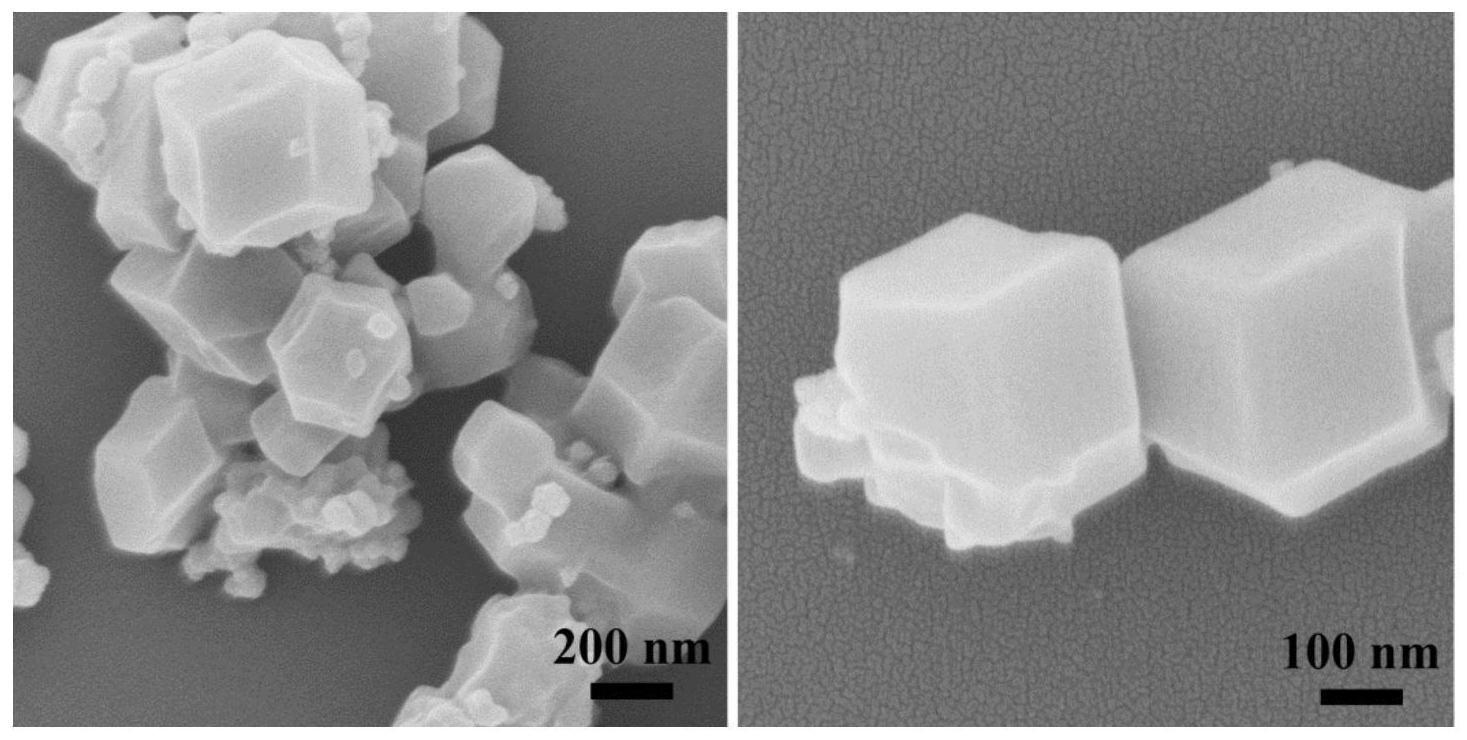

9.如权利要求1所述的具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物的制备方法，其特征是：所述步骤(1)为：将锰盐与钴盐溶解在第一溶剂中，得到溶液A，将有机配体溶解于第一溶剂中，得到溶液B；将溶液A与溶液B均匀混合，然后离心、干燥得到双金属Co-Mn-ZIF。

10.利用权利要求1至9所述的制备方法得到的具有中空纳米笼结构的Ni-Co-Mn层状双氢氧化物作为电容器电极材料时，在1M的KOH电解质溶液中，1A g-1时具有高于1800F g-1的高比电容，在10A g-1时具有大于60％的良好倍率。
