专利号: 2018105160804
申请人: 合肥汇之新机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

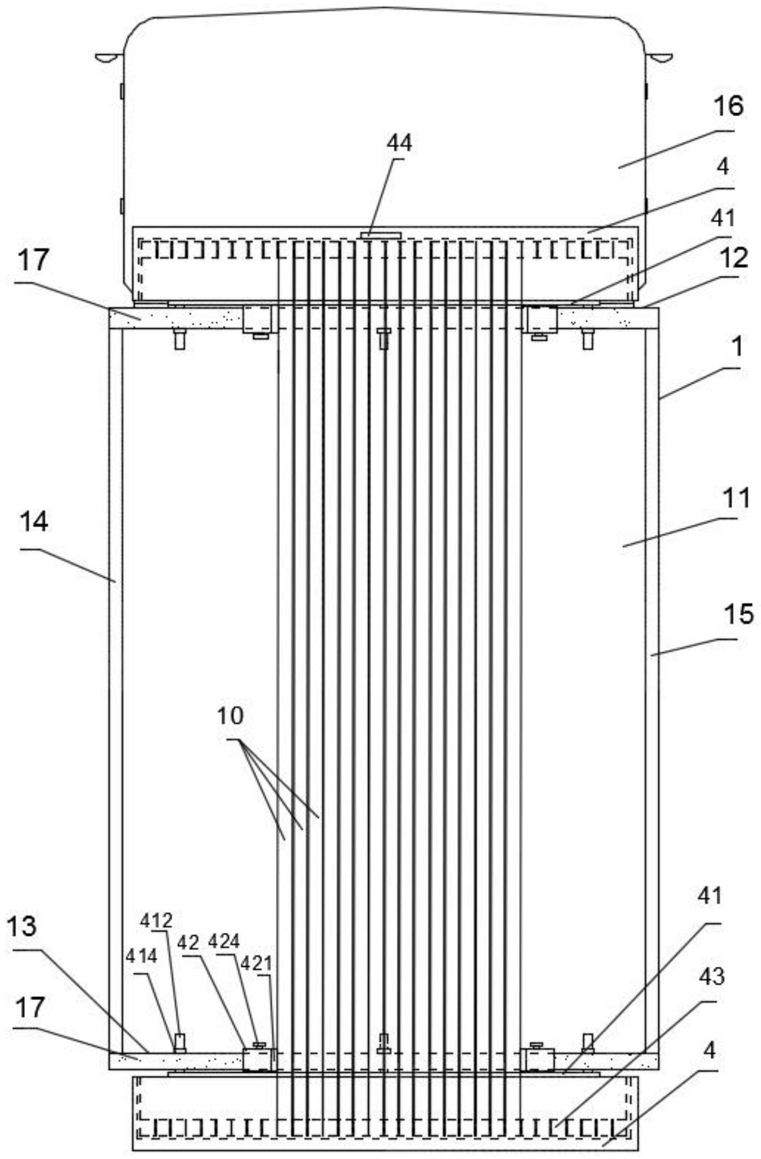

1.钢管运输货车,包括有车厢(1)、固定连接与车厢(1)前端的驾驶室(16),所述车厢(1)包括有车底板(11)、固定在车底板(11)前端的车前架(12)、固定在车底板(11)后端的后侧板(13)、固定在车底板(11)左端的左侧板(14)、固定在车底板(11)右端的右侧板(15),该车底板(11)、车前架(12)、后侧板(13)、左侧板(14)与右侧板(15)之间合围出了车厢(1)的存放空间;其特征在于:还包括有一与车厢(1)的存放空间尺寸相对应的橡胶保护盒(2)、及若干个第一橡胶保护垫(21),该橡胶保护盒(2)为长方形的盒状结构且顶部敞口,该第一橡胶保护垫(21)包括有平板状的第一保护垫体(211)、及均匀固定在第一保护垫体(211)底面上的若干三角柱状的第一缓冲条(212),相邻两第一缓冲条(212)之间形成了与钢管(10')相对应的存放间隙(213);将橡胶保护盒(2)固定在车厢(1)的存放空间内,橡胶保护盒(2)的内部空间用于存放钢管(10'),且相邻层的钢管(10')之间铺设一层第一橡胶保护垫(21),同层的两个钢管(10')之间插入了第一缓冲条(212);

所述车前架(12)前侧面上固定有一放置盒(5),所述放置盒(5)上嵌入有若干个与钢管(10)相对应的放置槽(51),该放置槽(51)后端延伸至车前架(12)后侧面;所述放置槽(51)内和后侧板(13)顶面上均固定有橡胶防滑垫(17);所述车前架(12)后侧面上固定有一横向分布的支撑架(6),所述支撑架(6)和后侧板(13)上分别滑动连接有两个可横向左右移动的U型移动座(61),移动座(61)上螺纹连接有定位螺栓(613),两侧移动座(61)之间形成有存放间距,各移动座(61)对应存放间距的一侧固定有一竖向向上分布的立柱(614);将钢管(10)前端卡入放置盒(5)的放置槽(51)内、后端放在后侧板(13)上,调节两侧的移动座(61)位置,使钢管(10)被夹在存放间距内;

还包括有一个橡胶保护罩(63),该橡胶保护罩(63)的纵截面为U型结构,钢管(10)后端插入橡胶保护罩(63)的内腔中,且橡胶保护罩(63)分别固定有牵引绳(66),所述后侧板(13)前侧面的左右两端分别固定有一绕绳机(64)和一滑轮(65),牵引绳(66)绕过滑轮(65)后固定并缠绕在绕绳机(64)上。

2.根据权利要求1所述的钢管运输货车,其特征在于:还包括有两个限位卡板(62),各限位卡板(62)横向上均开设有若干个并排分布的与立柱(614)相对应的限位孔(621),位于支撑架(6)上的两个移动座(61)之间通过一个限位卡板(62)固定连接在一起,且位于后侧板(13)上的两个移动座(61)之间也通过一个限位卡板(62固定连接在一起;移动座(61)上的立柱(614)穿过限位卡板(62)的限位孔(621)后螺纹连接有锁位套筒(615),将限位卡板(62)与移动座(61)固定在一起,将钢管(10)锁在限位卡板(62)、两侧移动座(61)合围出的合围空间内。

3.根据权利要求1所述的钢管运输货车,其特征在于:所述移动座(61)两端分别向内延伸出滑移部(611),所述支撑架(6)的顶面和底面分别嵌入有与滑移部(611)相对应的滑移槽(612),所述移动座(61)通过滑移部(611)与滑移槽(612)的配合实现横向滑动连接在支撑架(6)上;所述后侧板(13)的前侧面和后侧面上分别嵌入有与滑移部(611)相对应的滑移槽(612),所述移动座(61)通过滑移部(611)与滑移槽(612)的配合实现横向滑动连接在后侧板(13)上。

4.根据权利要求1所述的钢管运输货车,其特征在于:还包括有用于铺设在相邻层钢管之间的第二橡胶保护垫(3),所述第二橡胶保护垫(3)包括有平板状的第二保护垫体(31)、及均匀固定在第二保护垫体(31)底面上的若干三角柱状的第二缓冲条(32),相邻第二缓冲条(32)之间形成有与钢管(10)相对应的存放间隙;相邻层的钢管(10)之间铺设一层第二保护垫体(31),同层的两个钢管(10)之间插入了第二缓冲条(32)。
