专利号: 2018105200500
申请人: 常州信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

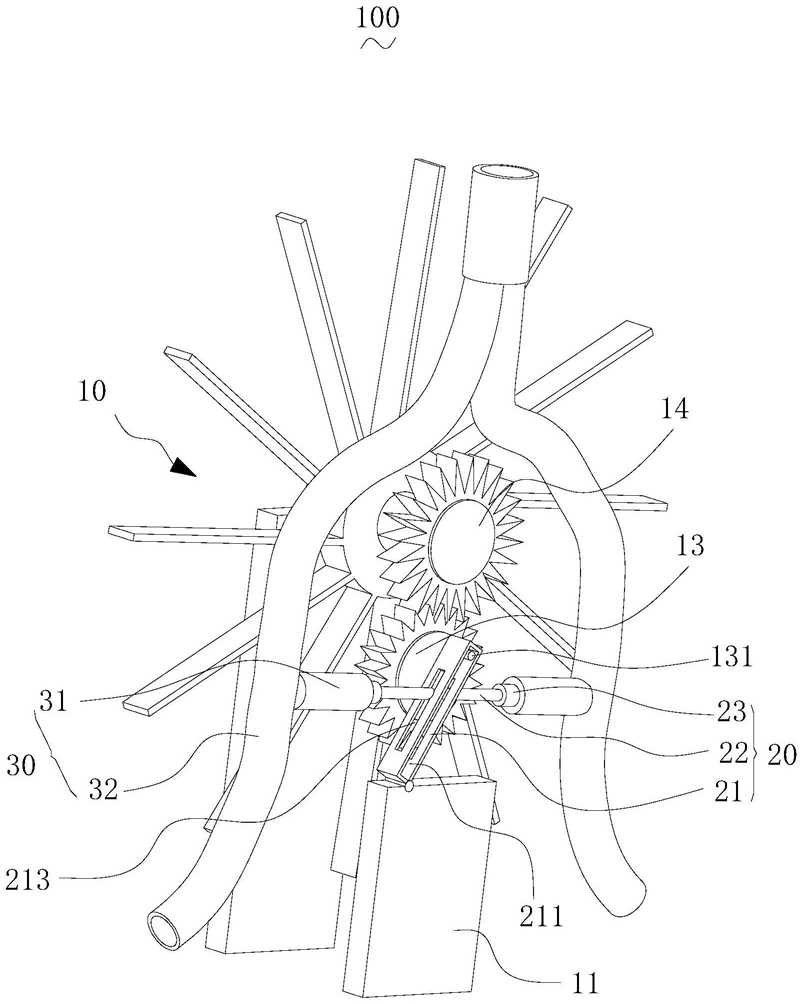

1.一种液流推动式水泵,其特征在于,包括推动组件、曲柄连杆组件与抽水组件,所述推动组件包括支架、旋转叶轮与驱动轮,所述支架设置于河道上,所述旋转叶轮转动地安装于所述支架上并浸入河道内的液流中,所述驱动轮与所述旋转叶轮连接,所述驱动轮的周缘凸设有抵持柱,所述曲柄连杆组件包括转动框、两个活塞杆与两个活塞,所述转动框的底部一端转动地设置于所述支架上,所述转动框内开设有滑动槽,所述抵持柱活动穿设于所述滑动槽内,所述两个活塞杆分别连接于所述转动框的相对两侧,所述两个活塞分别连接于所述两个活塞杆上,所述活塞处于对应的活塞杆远离所述转动框的底部一端,所述抽水组件包括两个筒体与两个抽水管,所述两个筒体分别设置于所述转动框的相对两侧,所述两个活塞分别滑动地设置于所述两个筒体内,所述两个抽水管分别与所述两个筒体的端部垂直连接,所述抽水管内设置有单向阀组件以使水流单向流动;

所述活塞杆远离所述活塞的一端活动地连接于所述转动框上,所述滑动槽的相对两个侧壁上均开设有条形通槽,所述活塞杆的端部活动地穿设于所述条形通槽内,所述活塞杆上凸设有两个环片,所述两个环片相互间隔设置,其中一个所述环片设置于所述滑动槽内,其中另一个所述环片位于所述转动框的外侧,所述两个环片之间的距离大于所述滑动槽的侧壁的厚度,所述滑动槽为条形槽,所述抵持柱为圆形柱,所述抵持柱的直径比所述滑动槽的宽度小,所述单向阀组件包括两个单向阀,所述两个单向阀相互间隔地设置于所述抽水管内,所述两个单向阀分别位于所述筒体的上侧与下侧,所述推动组件还包括传动轮,所述传动轮与所述旋转叶轮固定连接,所述传动轮与所述驱动轮啮合,所述传动轮同轴设置于所述旋转叶轮上,所述传动轮的外径大于所述驱动轮的外径,所述传动轮与所述驱动轮之间的传动比为3:1;

所述液流推动式水泵还包括聚液组件,所述聚液组件包括拦河坝与输液体,所述拦河坝邻近所述支架设置并且横向设置于河道中,所述拦河坝的中部开设有引流缺口,所述输液体凸设于所述拦河坝的一侧并朝所述旋转叶轮延伸,所述输液体上开设有导流通道,所述导流通道与所述引流缺口对应相通,所述拦河坝用于阻拦河道并将河水集中至所述导流通道中,所述旋转叶轮邻近所述输液体设置并对准所述导流通道,所述导流通道的端部形成有冲击底面,所述冲击底面为弧形面,所述冲击底面的高度沿朝向所述旋转叶轮的方向逐渐减小;

所述旋转叶轮包括沿周缘设置的多个驱动叶,每个驱动叶内活动设置有延伸片,所述驱动叶的端部开设有收容槽,所述延伸片滑动地收容于所述收容槽内,所述收容槽的边缘凸设有固持边条,所述延伸片的端部设置有卡止框条,所述卡止框条上凸设有复位弹性条,所述复位弹性条的一端固定于所述收容槽的底面上,所述导流通道的相对两侧均设置有弹性挡片,两个所述弹性挡片分别位于所述旋转叶轮的相对两侧,两个所述弹性挡片分别与所述导流通道的相对两侧壁转动连接,每个所述弹性挡片的底部设置有多个漂浮圆球,所述多个漂浮圆球邻近地面并漂浮于水中,每个所述弹性挡片的上部形成有第一弹性片,每个所述弹性挡片的底部设置有第二弹性片,所述第一弹性片与所述第二弹性片相互连接,所述第一弹性片与所述第二弹性片连接界限处形成有标准水位线。
