专利号: 2018105206899
申请人: 安徽省凤阳酿酒有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

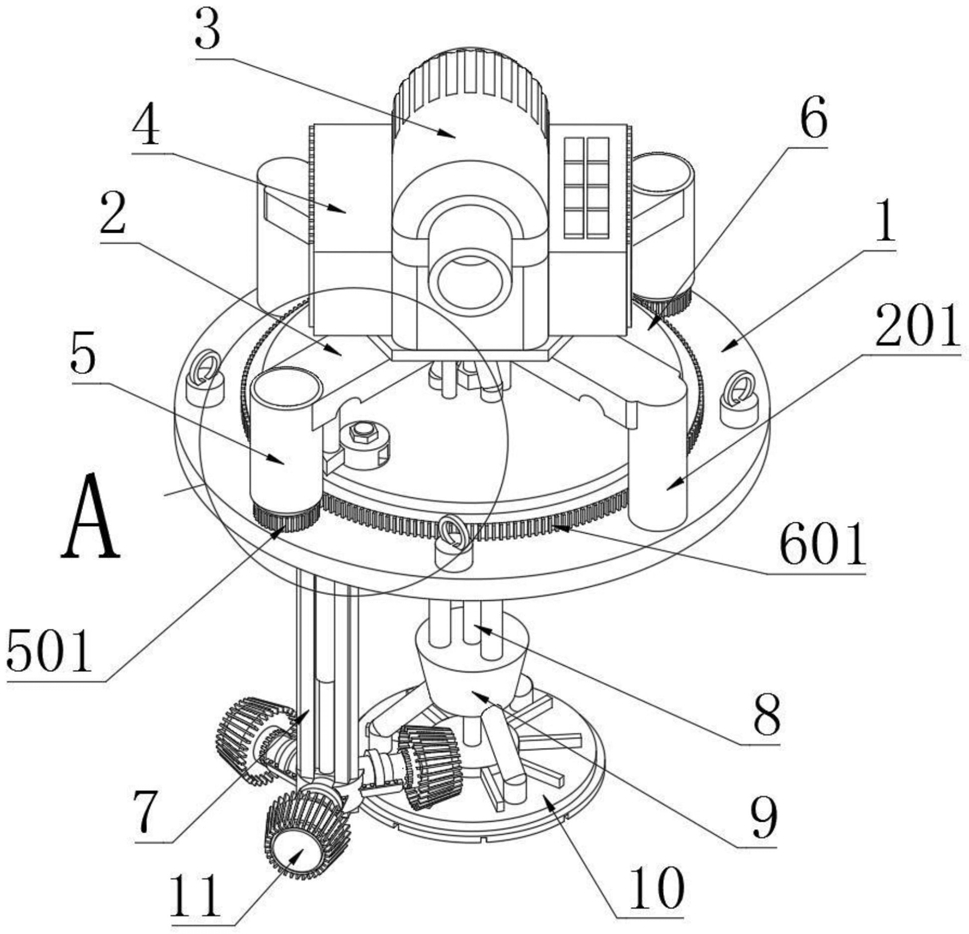

1.机器锅炉用水垢清除装置,其特征在于:该机器锅炉用水垢清除装置包括封盖主体,十字架体,支撑柱,轴承环,水泵,控制器,小型转动电机,齿轮,转动盘,齿轮条,清除杆主体,T型槽,中拉杆,集束头,底清除盘,抽水口,清除头,清除条,角度调整盘,三角凹槽,外拉杆,三角柱块,第一电动气缸,微型转动电机,安装连接环,第二电动气缸,T型滑块,电线和水管,所述封盖主体中部滑动连接有转动盘,且转动盘的中部为外凸的环台,并且转动盘的环台恰好位于封盖主体顶面上;所述封盖主体顶部平面的左端和右端边沿处对称设置有小型转动电机,而与小型转动电机呈垂直角度的方向设置有两个对称的所述支撑柱,且支撑柱和支撑柱顶部固定连接有十字架体;所述十字架体顶部平面中间固定设置有水泵,而水泵两侧设置有控制器;所述十字架体底部平面内置有轴承环,且轴承环底部分别固定连接有三个所述电线和所述水管,并且所述电线和所述水管上端穿过十字架体分别和顶部的控制器和水泵相连接;所述转动盘底部中央固定向下连接有中拉杆,且中拉杆顶端伸出上方转动盘顶部平面中,而中拉杆底端固定连接有圆形的底清除盘;所述转动盘顶部设置的水管向下沿中拉杆周边分布并通过中拉杆下端设置的截锥体状的集束头与底清除盘上的抽水口相连通;所述转动盘靠近外端边沿处竖直设置有外拉杆,且外拉杆底端固定连接有清除杆主体;所述转动盘顶部平面内铺设有电线,并且电性穿过转动盘沿转动盘向下连接到清除杆主体内部;所述清除杆主体上部呈环形阵列设置有三个第一电动气缸,且第一电动气缸下部的活动端固定连接在第二电动气缸内端的T型滑块上,且第二电动气缸和T型滑块组成的整体结构与清除杆主体呈垂直设置;所述第二电动气缸的活动端固定连接有微型转动电机,且微型转动电机转动连接有清除头;所述控制器型号为KYS12,所述小型转动电机底部通过齿轮与所述转动盘上的齿轮条相互咬合形成转动,且齿轮顶部通过转轴转动连接在封盖主体上,所述清除杆主体整体为类三角柱状结构,且清除杆主体的侧壁上竖直开设有T型槽,并且T型槽与T型滑块结构相适应,而T型槽上端内置有第一电动气缸,所述清除头为外部直径小,内部直径大的截锥体状结构构成,且清除头斜侧壁上环形阵列设置有清除条,所述角度调整盘设置在转动盘顶部上,并且角度调整盘与角度调整盘相互咬合,角度调整盘的侧壁上开设有三个呈环形阵列的三角凹槽,且三角凹槽与外拉杆上端的三角柱块相适应,而三角柱块的棱角与下方的清除头的分布位置相对应,三组所述第二电动气缸和所述T型滑块组成的结构通过安装连接环连接为整体环形结构。

2.如权利要求1所述机器锅炉用水垢清除装置,其特征在于:所述封盖主体直径恰好与锅炉顶封盖直径相一致,且封盖主体顶部平面上设置有四组拉环。

3.如权利要求1所述机器锅炉用水垢清除装置,其特征在于:所述底清除盘顶部平面上设置有九组环形阵列的长方体块状结构,而底清除盘底部为九块磨片构成。
