专利号: 201810521440X
申请人: 上海凡舜建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

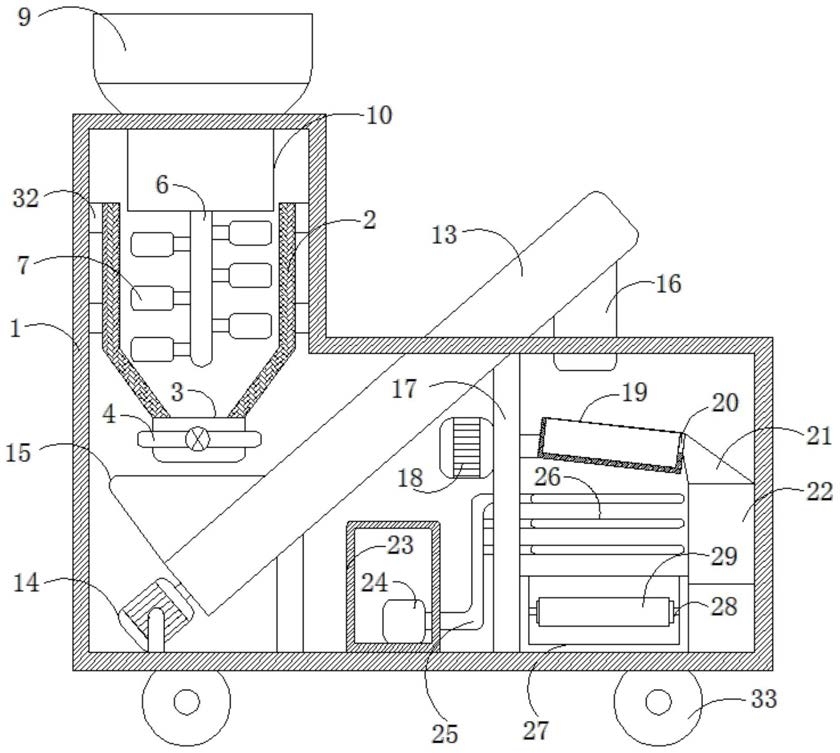

1.一种市政园林绿化土壤高效环保修复处理装置,包括壳体(1),其特征在于,所述壳体(1)的上端内部设有破碎桶(2),所述壳体(1)的上端设有进料斗(9),所述进料斗(9)的下端连通有外管(10),所述外管(10)的下端贯穿壳体(1)并延伸至破碎桶(2)的内部,所述外管(10)的内部设有内管(11),所述内管(11)的外侧壁上对称固定连接有四个固定杆(34),每个所述固定杆(34)的另一端均与外管(10)的内侧壁固定连接,所述内管(11)的上端固定连接有锥形盖(12),所述破碎桶(2)的内部设有破碎装置,所述壳体(1)的内部底端设有输出装置(14),所述输出装置(14)的两端均固定连接有L型杆,两个所述L型杆的下端均与壳体(1)的底端固定连接,所述输出装置(14)的输出端固定连接有螺旋输送装置(13),所述螺旋输送装置(13)的上端贯穿壳体(1)并延伸至壳体(1)的外部,在壳体(1)内部的所述螺旋输送装置(13)的上端连通有接料斗(15),在壳体(1)外部的所述螺旋输送装置(13)的下端连通有排料管(16),所述排料管(16)的下端贯穿壳体(1)并延伸至壳体(1)的内部,所述螺旋输送装置(13)的下端固定连接有第一支撑板(17)和第二支撑板,所述第一支撑板(17)和第二支撑板的下端均与壳体(1)的底端固定连接,所述第一支撑板(17)的一侧固定连接有振动马达(18),所述振动马达(18)的输出端贯穿第一支撑板(17)并固定连接有振动筛(19),所述壳体(1)的底端固定连接有药剂箱(23),所述药剂箱(23)的内部设有水泵(24),所述水泵(24)的输出端固定连接有水管(25),所述水管(25)的另一端贯穿药剂箱(23)并连通有多个支管,每个所述支管的另一端均贯穿第一支撑板(17)并连通有环形喷管(26),所述环形喷管(26)相互靠近的一端开设有多个喷口,在振动筛(19)下端的所述壳体(1)的内部上端固定连接有安置盒(27),所述安置盒(27)的内部设有传动辊(28),所述传动辊(28)的两端均固定连接有第一连接轴,两个所述第一连接轴的另一端均插设在安置盒(27)的内侧壁中,所述壳体(1)的一侧对称固定连接有两个固定板(30),两个所述固定板(30)之间设有转辊(31),所述转辊(31)的两端均固定连接有第二连接轴,两个所述第二连接轴的另一端均插设在固定板(30)中,所述转辊(31)和传动辊(28)通过运输带(29)连接。

2.根据权利要求1所述的一种市政园林绿化土壤高效环保修复处理装置,其特征在于,所述破碎装置包括固定在内管(11)内侧壁上的转动电机(5),所述转动电机(5)的输出轴固定连接有转轴(6),所述转轴(6)上固定连接有多个破碎棍(7)。

3.根据权利要求2所述的一种市政园林绿化土壤高效环保修复处理装置,其特征在于,所述转动电机(5)的输出轴上套设有防护罩(8),所述防护罩(8)靠近内管(11)的一端均与内管(11)的内侧壁固定连接。

4.根据权利要求1所述的一种市政园林绿化土壤高效环保修复处理装置,其特征在于,所述破碎桶(2)上套设有两个环形支撑板(32),两个所述环形支撑板(32)均与破碎桶(2)固定连接,两个所述环形支撑板(32)靠近壳体(1)的一端均与壳体(1)固定连接。

5.根据权利要求1所述的一种市政园林绿化土壤高效环保修复处理装置,其特征在于,所述振动筛(19)远离振动马达(18)的一侧开设有开口(20),所述开口(20)的另一端连通有连接袋(21),所述连接袋(21)的下端连通有收纳箱(22),所述收纳箱(22)靠近壳体(1)的一侧与壳体(1)固定连接。

6.根据权利要求1所述的一种市政园林绿化土壤高效环保修复处理装置,其特征在于,所述破碎桶(2)的下端连通有出料管(3),所述出料管(3)上安装有电磁阀(4)。

7.根据权利要求1所述的一种市政园林绿化土壤高效环保修复处理装置,其特征在于,所述环形喷管(26)围绕的面积大于振动筛(19)的面积。

8.根据权利要求1所述的一种市政园林绿化土壤高效环保修复处理装置,其特征在于,所述壳体(1)的下端连接有四组移动装置(33)。
