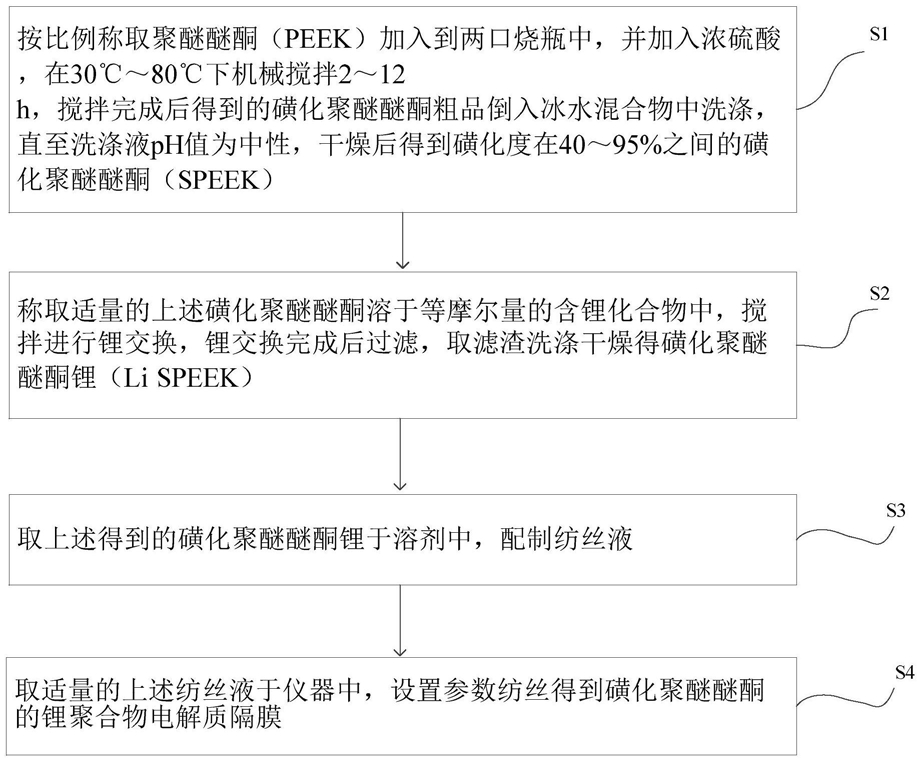

1.一种磺化聚醚醚酮锂聚合物电解质隔膜的制备方法，其特征是，包括以下步骤：

(1)按比例称取聚醚醚酮，并加入浓硫酸，在一定温度下机械搅拌，搅拌完成后得到的磺化聚醚醚酮粗品倒入冰水混合物中洗涤，直至洗涤液pH值为中性，干燥后得到磺化聚醚醚酮；

(2)称取适量的上述磺化聚醚醚酮溶于等摩尔量的含锂化合物中，搅拌进行锂交换，锂交换完成后过滤，取滤渣洗涤干燥得磺化聚醚醚酮锂；

(3)取上述得到的磺化聚醚醚酮锂于溶剂中，配制纺丝液；

(4)取适量的上述纺丝液于仪器中，设置参数纺丝得到磺化聚醚醚酮的锂聚合物电解质隔膜。

2.根据权利要求1所述的一种磺化聚醚醚酮锂聚合物电解质隔膜的制备方法，其特征是，步骤(1)中，搅拌温度为30℃～80℃，时间为2～12h，得到的磺化聚醚醚酮的磺化度在40～95％之间。

3.根据权利要求1所述的一种磺化聚醚醚酮锂聚合物电解质隔膜的制备方法，其特征是，步骤(2)中，所述含锂化合物为氢氧化锂或氢化锂。

4.根据权利要求1所述的一种磺化聚醚醚酮锂聚合物电解质隔膜的制备方法，其特征是，步骤(3)中，取磺化聚醚醚酮锂于N,N-二甲基甲酰胺中，配制28～30wt％浓度的溶液置于磁力搅拌器上加热搅拌溶解均匀，置于室温中完全冷却，得到纺丝液。

5.根据权利要求1所述的一种磺化聚醚醚酮锂聚合物电解质隔膜的制备方法，其特征是，步骤(4)中，纺丝液通过注射器吸取，并安装至静电喷雾仪中，在静电喷雾仪的接收器上铺好铝箔纸，设置纺丝电压、液体流速和接收距离，进行静电纺丝；纺丝结束后，从接收器上取下铝箔纸，得到磺化聚醚醚酮的锂聚合物电解质隔膜。

6.根据权利要求1所述的一种磺化聚醚醚酮锂聚合物电解质隔膜的制备方法，其特征是，步骤(4)中，所述磺化聚醚醚酮的锂聚合物电解质隔膜为多孔膜或致密膜。

7.根据权利要求6所述的一种磺化聚醚醚酮锂聚合物电解质隔膜的制备方法，其特征是，所述多孔膜采用将适量的纳米级SiO2颗粒和步骤(2)中制备的磺化聚醚醚酮锂进行不同比例共混，采用溶液浇筑法成膜后，用HF洗去SiO2颗粒，得到的多孔的磺化聚醚醚酮锂聚合物电解质隔膜。

8.根据权利要求1～7任一项所述的方法制备的一种磺化聚醚醚酮锂聚合物电解质隔膜，其特征是，所述磺化聚醚醚酮的锂聚合物电解质隔膜应用于电池隔膜、锂离子电池、锂硫电池或液流电池的电池器件中。
