专利号: 2018105260145
申请人: 温州博旺联科建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

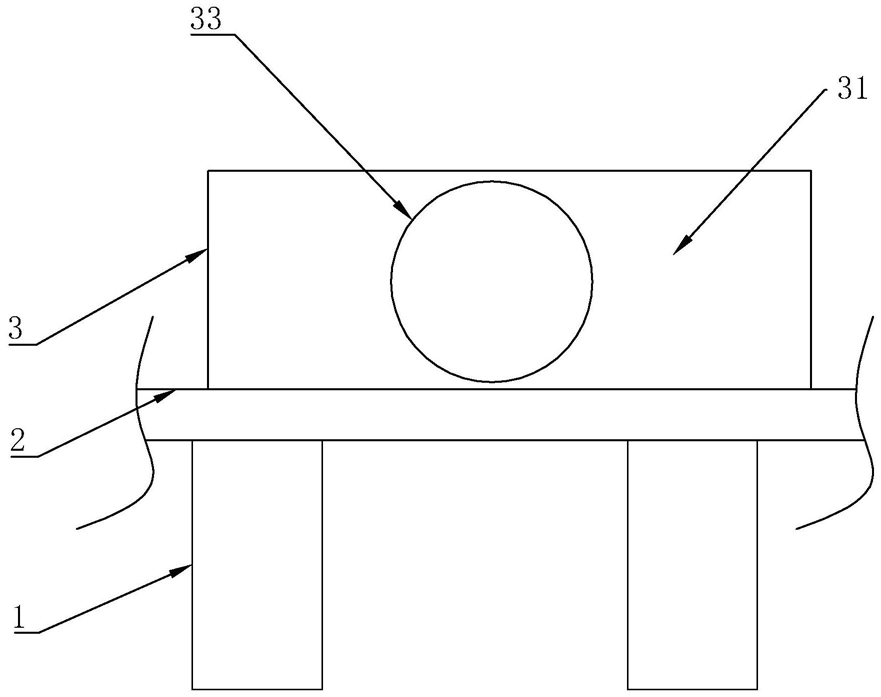

1.一种隔音桥梁,包括桥墩(1)、固定在桥墩(1)上的桥面(2)以及固定在桥面(2)左右两侧的隔音屏(3),其特征在于:所述隔音屏(3)包括基板(31)、吸声板(32)和设置在基板(31)上的抗风装置(33),所述基板(31)的下侧边与桥面(2)的侧边固定连接,所述吸声板(32)贴附在基板(31)朝向桥面(2)的一侧,所述抗风装置(33)包括均设置在基板(31)背向吸声板(32)一侧的抗风组件(331)和用于驱动抗风组件(331)动作的驱动组件(332)以及用于检测侧向风力的风力传感器(333),所述风力传感器(333)与驱动组件(332)耦接,以输出风力信号至驱动组件(332)内,所述驱动组件(332)与抗风组件(331)联动,根据风力信号驱动抗风组件(331)动作,所述抗风组件(331)包括可缩回或是拱起的抗风罩(3311),所述抗风罩(3311)固定在基板(31)背向吸声板(32)的一侧,并呈半球状,所述抗风罩(3311)与驱动组件(332)联动,受驱动组件(332)驱动而缩回或是拱起。

2.根据权利要求1所述的隔音桥梁,其特征在于:所述抗风罩(3311)包括罩布(4)和罩架(5),所述罩架(5)固定在基板(31)背向吸声板(32)的一侧,所述罩布(4)罩在罩架(5)上,所述驱动组件(332)包括驱动电机(3321),所述驱动电机(3321)的机身固定在基板(31)上,转轴上同轴固定有丝杆,所述罩架(5)包括伸缩底座(51)和若干个弧形支杆(52),所述伸缩底座(51)套在丝杆上,并与丝杆螺纹连接,所述弧形支杆(52)的一端均与基板(31)铰接,另一端均与伸缩底座(51)的侧面铰接,所述弧形支杆(52)均为可伸缩设置,所述罩布(4)罩住弧形支杆(52),并与之固定连接,所述驱动电机(3321)与风力传感器(333)耦接,以接收风力传感器(333)输出的风力信号后旋转,驱动伸缩底座(51)运动以与弧形支杆(52)配合将罩布(4)呈弧形拱起或是缩回到基板(31)上。

3.根据权利要求1所述的隔音桥梁,其特征在于:所述抗风罩(3311)包括基底抗风环(6)、顶部抗风座(7)和若干个抗风环(8),所述基底抗风环(6)、若干个抗风环(8)和顶部抗风座(7)的直径依次减小,且可相互拼接成圆盘,所述基底抗风环(6)固定在基板(31)上,所述驱动组件(332)包括气泵(3321)和充气杆(3322),所述充气杆(3322)的一端与基板(31)固定连接,另一端与顶部抗风座(7)固定连接,所述气泵(3321)与充气杆(3322)通过气管连接,所述气泵(3321)与风力传感器(333)耦接,以根据风力信号向充气杆(3322)内充入空气或是抽出空气。

4.根据权利要求1所述的隔音桥梁,其特征在于:所述吸声板(32)包括振动装置(322)、麦克风(323)和若干个振动片(321),所述若干个振动片(321)均匀排布在基板(31)背向抗风罩(3311)的一侧面上,所述振动装置(322)与振动片(321)联动,并与麦克风(323)耦接,用以接收麦克风(323)输出的声音信号控制振动片(321)振动,所述振动装置(322)包括起振组件(3221)和反相器(3222),所述起振组件(3221)与振动片(321)联动以带动振动片(321)振动,所述反相器(3222)的输入端与麦克风(323)耦接,输出端耦接于起振组件(3221),用于将麦克风(323)的信号反相后输入到起振组件(3221)内。

5.根据权利要求4所述的隔音桥梁,其特征在于:所述起振组件(3221)包括数量与振动片(321)相等的电磁铁(32211)和磁铁(32212),所述磁铁(32212)一一对应的固定到振动片(321)上,所述电磁铁(32211)一一对应的设置在基板(31)背向抗风罩(3311)的侧面上,并且位置与振动片(321)一一对应,以与磁铁(32212)相对设置,该电磁铁(32211)还均与反相器(3222)的输出端耦接,以接收反相器(3222)反相后的信号后产生磁力,所述振动片(321) 均呈长条状,其一端与基板(31)固定连接,另一端背向基板(31)延伸,所述磁铁(32212)固定在振动片(321)中部的位置上。
