专利号: 2018105261561
申请人: 文成县意东科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

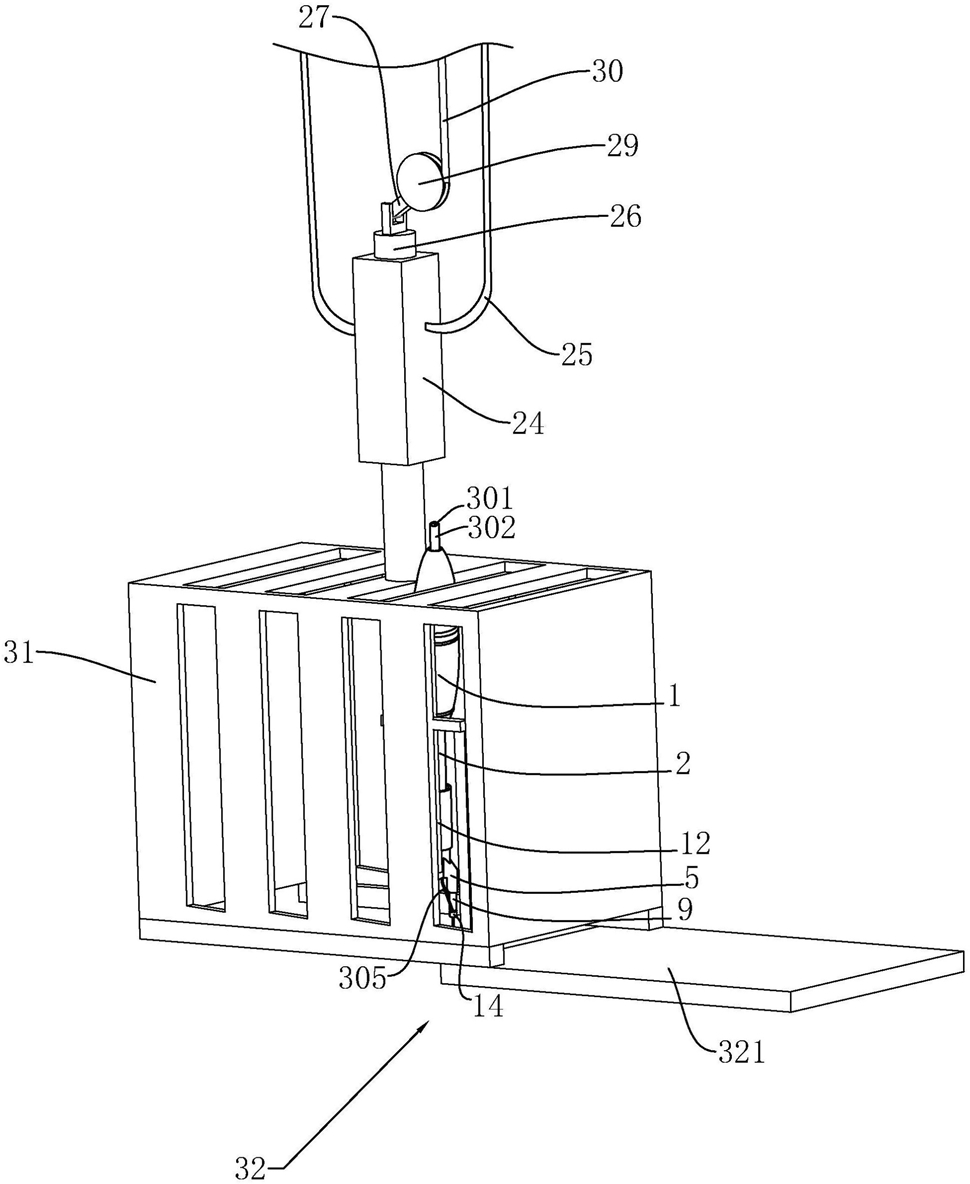

1.一种钓鱼鱼漂,包括中部设置有长孔的浮体(1),所述浮体(1)上设置有引线环(13),其特征是:所述长孔中穿设有中空的固定杆(2),所述固定杆(2)一侧滑移连接有滑移杆(26),所述滑移杆(26)顶部一端铰接有摆杆(27),所述摆杆(27)与滑移杆(26)的铰接点位于固定杆(2)外,所述摆杆(27)固定套接有固定块(28),所述固定块(28)固定连接有转盘(29),所述固定块(28)设置于转盘(29)边缘,所述固定块(28)固定连接有第一绳体(30),所述滑移杆(26)底部固定连接有防脱笼(31),所述防脱笼(31)一侧开口,所述防脱笼(31)上设置有用于关闭防脱笼(31)一侧开口的触发装置(32);

所述触发装置(32)包括固定板(321),所述固定板(321)与防脱笼(31)一侧滑移连接,所述防脱笼(31)底部两侧设置有固定槽(323),所述固定槽(323)配合连接有滑移块(322),所述滑移块(322)与固定板(321)固定连接,所述滑移块(322)一端设置有第一弹簧(324),所述滑移块(322)与防脱笼(31)上设置有相对应的安装孔(325),所述第一弹簧(324)于防脱笼(31)底部的卡槽(101)一侧与防脱笼(31)固定连接,所述固定杆(2)上设置有定位槽(326),所述定位槽(326)内固定连接有安装块(327),所述安装块(327)一端穿入至安装孔(325)中;

所述触发装置(32)还包括设置于固定杆(2)一端的卡板(9),所述卡板(9)转动至与固定杆(2)之间形成卡槽(101),所述卡槽(101)内卡接有卡块(4),所述卡块(4)固定穿设有第二绳体(305),所述第二绳体(305)另一端连接有皮筋(304),所述皮筋(304)连接有支撑杆(301),所述固定杆(2)侧壁上设置有两个限位块(306),所述支撑杆(301)对应两个限位块(306)设置有连接环(303),所述皮筋(304)与连接环(303)连接。

2.根据权利要求1所述的一种钓鱼鱼漂,其特征是:所述支撑杆(301)上套接有指示条(302),所述支撑杆(301)上套接有第二弹簧(307),第二弹簧(307)位于指示条(302)与限位块(306)之间。

3.根据权利要求2所述的一种钓鱼鱼漂,其特征是:所述固定杆(2)的底部固定连接有安装架(5),所述安装架(5)上设置有安装槽(6),所述安装槽(6)靠近固定杆(2)的两侧侧壁设置有腰型槽(7),所述腰型槽(7)卡接有两个圆块(8),所述两个圆块(8)固定连接有同一个卡板(9)。
