专利号: 2018105261913
申请人: 温州博旺联科建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

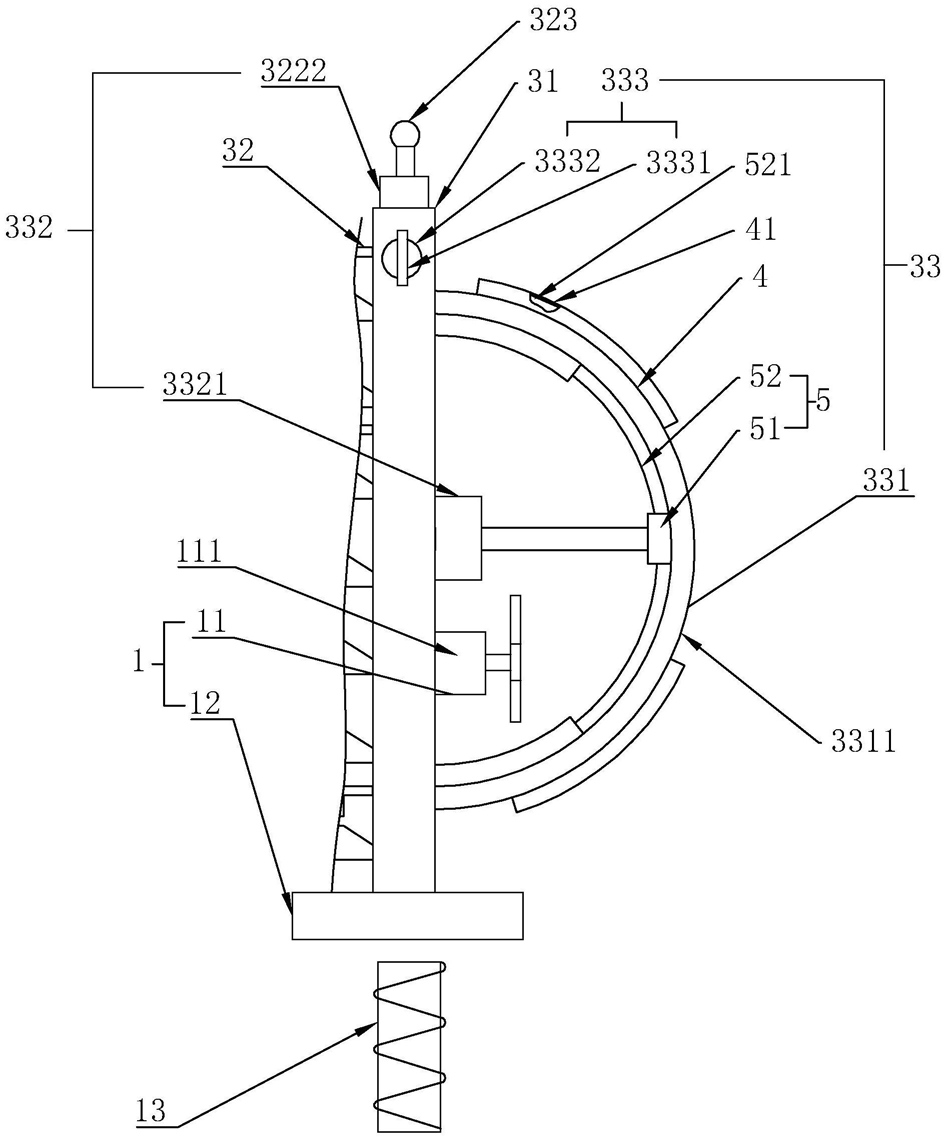

1.一种桥梁用隔音屏,其特征在于:包括基板(31)、吸声板(32)和设置在基板(31)上的抗风装置(33),所述基板(31)的下侧边与外部桥面的侧边固定连接,所述吸声板(32)贴附在基板(31)朝向桥面的一侧,所述抗风装置(33)包括均设置在基板(31)背向吸声板(32)一侧的抗风组件(331)和用于驱动抗风组件(331)动作的驱动组件(332)以及用于检测侧向风力的风力传感器(333),所述风力传感器(333)与驱动组件(332)耦接,以输出风力信号至驱动组件(332)内,所述驱动组件(332)与抗风组件(331)联动,根据风力信号驱动抗风组件(331)动作,所述抗风组件(331)包括可缩回或是拱起的抗风罩(3311),所述抗风罩(3311)固定在基板(31)背向吸声板(32)的一侧,并呈半球状,所述抗风罩(3311)与驱动组件(332)联动,受驱动组件(332)驱动而缩回或是拱起,所述基板(31)的下侧边设有用于增强基板(31)与外部桥面之间连接牢固性的加强装置(1),所述加强装置(1)包括风力发电装置(11)、用于固定在基板(31)下侧边上的磁性板(12)以及固定在外部桥面上的若干个电磁铁(13),若干个所述电磁铁(13)均与风力发电装置(11)耦接,以接收风力发电装置(11)输出的电能信号产生磁力吸附磁性板(12)。

2.根据权利要求1所述的桥梁用隔音屏,其特征在于:所述风力发电装置(11)包括风力发电机(111)和升压电路(112),所述风力发电机(111)固定在基板(31)的下侧边上,所述升压电路(112)与风力发电机(111)耦接,以接收风力发电机(111)输出的电能后升压输出,若干个所述电磁铁(13)均与升压电路(112)耦接,以接收升压后的电能产生磁力。

3.根据权利要求2所述的桥梁用隔音屏,其特征在于:所述升压电路(112)包括:

变压器T,该变压器T的初级侧的一端耦接于风力发电机(111),初级侧的另一端还耦接有旋转开关(113)后与风力发电机(111)耦接,该变压器T的次级侧耦接有二极管D后耦接于电磁铁(13),所述二极管D的阳极耦接于变压器T的次级侧,阴极耦接于电磁铁(13),还并联有升压电容C。

4.根据权利要求3所述的桥梁用隔音屏,其特征在于:所述旋转开关(113)包括旋转环(1131)和固定环(1132),所述旋转环(1131)套接在风力发电机(111)的转轴上,所述固定环(1132)可旋转的套在旋转环(1131)的外壁上,并与风力发电机(111)的机身固定连接,所述固定环(1132)的内环壁上设有静接触触点,所述旋转环(1131)的外环壁上设有动接触触点,所述静接触触点与变压器T的初级侧耦接,所述动接触触点与风力发电机(111)耦接。

5.根据权利要求1或2或3或4所述的桥梁用隔音屏,其特征在于:所述抗风罩(3311)包括罩布(4)和罩架(5),所述罩架(5)固定在基板(31)背向吸声板(32)的一侧,所述罩布(4)罩在罩架(5)上,所述驱动组件(332)包括驱动电机(3321),所述驱动电机(3321)的机身固定在基板(31)上,转轴上同轴固定有丝杆,所述罩架(5)包括伸缩底座(51)和若干个弧形支杆(52),所述伸缩底座(51)套在丝杆上,并与丝杆螺纹连接,所述弧形支杆(52)的一端均与基板(31)铰接,另一端均与伸缩底座(51)的侧面铰接,所述弧形支杆(52)均为可伸缩设置,所述罩布(4)罩住弧形支杆(52),并与之固定连接,所述驱动电机(3321)与风力传感器(333)耦接,以接收风力传感器(333)输出的风力信号后旋转,驱动伸缩底座(51)运动以与弧形支杆(52)配合将罩布(4)呈弧形拱起或是缩回到基板(31)上。

6.根据权利要求5所述的桥梁用隔音屏,其特征在于:所述风力传感器(333)包括测风板(3331)和旋转编码器(3332),所述测风板(3331)呈长条状,其一端弹性铰接在基板(31)的一侧边上,并在复位状态时与基板(31)相持平,所述旋转编码器(3332)固定在基板(31)靠近测风板(3331)的位置上,并且转轴与测风板(3331)联动,以根据测风板(3331)旋转的角度输出相应的编码信号,所述驱动电机(3321)为步进电机,并与旋转编码器(3332)耦接,以接收旋转编码器(3332)输出的编码信号而旋转。
