专利号: 2018105283414
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.煤粉给粉机的给粉方法,其特征在于包括以下步骤:

步骤A:准备好实验用热管相变换热煤粉给粉机;

步骤B:将所述出粉管(12)伸入沉降炉中,启动搅拌电机(1)将煤粉仓(3)内的煤粉进行搅拌,煤粉自煤粉仓(3)的下端落入给粉管(4)内;启动给粉电机(5),通过搅龙(10)的旋转将给粉管(4)内的煤粉输送至引射器(9)内;

步骤C:通过一次风进气管(7)向引射器(9)内吹入一次风,一次风带动引射器(9)内的煤粉从出粉管(11)的下端吹入沉降炉中进行燃烧;

步骤D:伸入沉降炉中的出粉管(11),其上蒸发段环形空腔内的液态循环工质被加热气化,液态循环工质气化过程中吸收周围环境热量,将蒸发段贯通部内流经的煤粉与沉降炉进行隔绝,控制蒸发段贯通部内流经的煤粉处于设定温度范围内;

蒸发段环形空腔内产生的气态循环工质通过管道进入冷凝段环形空腔内,冷凝段贯通部内部通过鼓风机吹入二次风,二次风在冷凝段贯通部流经时与冷凝段环形空腔内的气态循环工质换热,二次风被加热后再通入沉降炉内,同时冷凝段环形空腔内的气态循环工质在冷凝段环形空腔内的表面冷却为液态并附着在冷凝段环形空腔内的表面上,液态的循环工质在重力的作用下通过管道重新进入蒸发段环形空腔内,以此往复循环换热。

2.根据权利要求1所述的煤粉给粉机的给粉方法,其特征在于:步骤D中,在控制单元上设定温度预设值,当蒸发段贯通部下端安装的测温装置检测的温度值大于温度预设值时,控制电磁阀(14)打开,工质储存瓶13内的循环工质进入蒸发段环形空腔以及冷凝段环形空腔内参与换热,一旦测温装置检测的温度值等于温度预设值时,控制电磁阀(7)关闭。

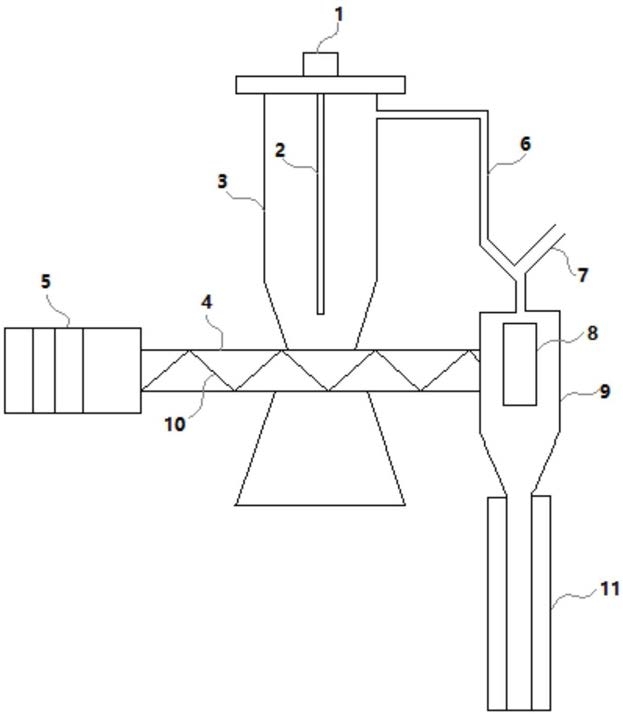

3.根据权利要求2所述的煤粉给粉机的给粉方法,其特征在于,所述实验用热管相变换热煤粉给粉机包括:给粉管(4),该给粉管(4)的内部安装有搅龙(10),所述搅龙(10)通过给粉电机(5)驱动旋转;

煤粉仓(3),该煤粉仓(3)的下端与给粉管(4)连通,所述煤粉仓(3)内安装有搅拌器(2),该搅拌器(2)通过搅拌电机(1)驱动旋转;

引射器(9),所述给粉管(4)的端部与引射器(9)的侧部连通,所述引射器(9)的上部与一次风进气管(7)连通;

出粉管(11),所述出粉管(11)包括中部的蒸发段贯通部以及位于所述蒸发段贯通部四周的蒸发段环形空腔,所述蒸发段贯通部的上端与所述引射器(9)的下部连通;

以及二次风换热器(12),所述二次风换热器(12)包括中部的冷凝段贯通部以及位于所述冷凝段贯通部四周的冷凝段环形空腔,所述蒸发段环形空腔与所述冷凝段环形空腔连通并且所述蒸发段环形空腔与所述冷凝段环形空腔内填充有相变工质。

4.根据权利要求3所述的煤粉给粉机的给粉方法,其特征在于:所述煤粉仓(3)与所述引射器(9)上部之间通过压力平衡管(6)连通。

5.根据权利要求4所述的煤粉给粉机的给粉方法,其特征在于:所述冷凝段贯通部的上端为进风口(1201),所述冷凝段贯通部的下端为出风口(1202),所述进风口(1201)通过管道与鼓风机连通,所述出风口(1202)通过管道与炉膛的二次风进口连通。

6.根据权利要求5所述的煤粉给粉机的给粉方法,其特征在于:所述冷凝段贯通部的内壁上连接有若干块沿冷凝段贯通部长度方向延伸的换热板(1205)。

7.根据权利要求6所述的煤粉给粉机的给粉方法,其特征在于:沿所述冷凝段环形空腔内的内侧表面上环绕设置有若干块内凸起部(1203),所述内凸起部(1203)沿冷凝段环形空腔的长度方向延伸,相邻内凸起部(1203)之间形成横截面为V形的沟槽;沿所述冷凝段环形空腔内的外侧表面上环绕设置有若干块外凸起部(1204),所述外凸起部(1204)沿冷凝段环形空腔的长度方向延伸,相邻外凸起部(1204)之间形成横截面为V形的沟槽。

8.根据权利要求7所述的煤粉给粉机的给粉方法,其特征在于:所述蒸发段环形空腔的上端设有连通孔(1101),每个连通孔(1101)分别通过管道与所述冷凝段环形空腔的下端连通。

9.根据权利要求8所述的煤粉给粉机的给粉方法,其特征在于:所述冷凝段环形空腔的上端通过输送管道与工质储存瓶(13)连通,所述工质储存瓶(13)内填充有相变工质,所述输送管道上安装有电磁阀(14);所述蒸发段贯通部的下端安装有测温装置,该测温装置与控制单元连接,所述电磁阀(14)与控制单元连接。

10.根据权利要求3-9任意一项所述的煤粉给粉机的给粉方法,其特征在于:所述引射器(9)安装有振动装置(8)。
