专利号: 2018105285655
申请人: 敏达环保科技(嘉兴)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

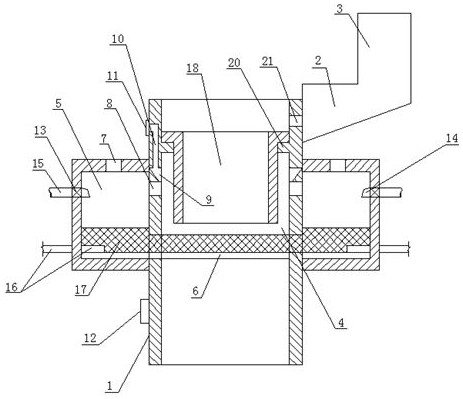

1.一种能够清洁燃烧煤块的燃烧炉,包括炉膛(1),所述炉膛(1)的顶部一侧通过烟道(2)连接有烟囱(3),炉膛(1)的中心为主燃烧室(4),主燃烧室(4)的上方设有受热装置,其特征在于:所述炉膛(1)的侧壁设有气化室(5),所述气化室(5)的底部与主燃烧室(4)的底部连通,所述主燃烧室(4)的底部设有炉排(6),炉排(6)靠近气化室(5)的一端向气化室(5)的底部延伸,并延伸至气化室(5)远离主燃烧室(4)的一侧底部,所述气化室(5)的顶部设有加煤口(7),炉排(6)上堆有煤块层(17);所述气化室(5)在靠近主燃烧室(4)的一侧顶部设有煤气出口(8),煤气出口(8)连通气化室(5)与主燃烧室(4),并且炉膛(1)的侧壁在煤气出口(8)的上方处设有二次风出口(9),所述二次风出口(9)朝向主燃烧室(4),并倾斜向下布置,二次风出 口(9)通过二次风通道(10)与位于燃烧炉炉壁的二次配风口(11)连通,所述炉膛(1)在炉排(6)的下方的侧壁上设有一次进风口(12);所述气化室(5)远离主燃烧室(4)的一侧侧壁上设有单向进水阀(13),单向进水阀(13)在位于气化室(5)内的部分设有一个耐高温的喷头(14),喷头(14)位于煤块层(17)的上方,单向进水阀(13)位于气化室(5)外的部分连接进水管(15);所述气化室(5)在远离主燃烧室(4)的一侧底部设有推煤杆(16),所述推煤杆(16)通过液压驱动在炉排(6)上往复滑动;

所述气化室(5)设有一对,两个气化室(5)对称分布在炉膛(1)的侧壁上;

所述主燃烧室(4)内设有增温筒(18),增温筒(18)为两端相通的柱状筒,增温筒(18)的侧壁上均匀分布若干进风孔(19);

所述增温筒(18)的底部设有圆盘(22),所述圆盘(22)的直径小于增温筒(18)的内径,并且所述圆盘(22)的下方设有烟气入口(23),烟气入口(23)设于一个第一连接块(24)的中心,所述第一连接块(24)与增温筒(18)的内壁固定;所述圆盘(22)的上方设有第二连接块(25),第二连接块(25)的中心设有烟气出口(26),所述烟气入口(23)以及烟气出口(26)的直径为圆盘(22 )直径的一半;

所述第一连接块(24)的顶面在与增温筒(18)连接的一端设有斜坡(27),所述斜坡(27)与增温筒(18)的内壁之间形成一个凹槽(28),凹槽(28)的底面为平面;

所述烟气入口(23)的内壁、圆盘(22)的底面均为凹凸不平的表面。

2.根据权利要求1所述的能够清洁燃烧煤块的燃烧炉,其特征在于:所述炉膛(1)的顶部设有台阶(20),增温筒(18)设于台阶(20)内,所述台阶(20)的侧壁设有与烟道(2)连接的通道(21)。

3.根据权利要求2所述的能够清洁燃烧煤块的燃烧炉,其特征在于:所述增温筒(18)的底部延伸至炉排(6)的上方,增温筒(18)的底部与在主燃烧室(4)内的煤块层(17)的顶部之间的距离为10cm,并且所述进风孔(19)分布在增温筒(18)的中上段。

4.根据权利要求1所述的能够清洁燃烧煤块的燃烧炉,其特征在于:所述第一连接块(24)的端部与增温筒(18)的内壁连为一体。

5.根据权利要求1 4任一项所述的能够清洁燃烧煤块的燃烧炉,其特征在于:所述炉膛~

(1)的外壳为防爆外壳。
