专利号: 2018105290367
申请人: 重庆理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

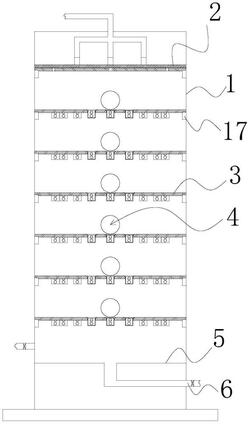

1.一种滴滤式生物膜反应塔,其特征在于:包括反应塔塔体(1)、布水器(2)以及至少一个滴滤板(3),

所述反应塔塔体(1)的侧壁上设有若干透气孔(4),反应塔塔体(1)内腔的下部设有滤液收集板(5)与汇流出水口(6)通过管路相连;

所述布水器(2)包括上进水板(7)、下滴漏板(8),上进水板(7)和下滴漏板(8)固定连接,且在上进水板(7)和下滴漏板(8)之间留有间隙空间,该间隙空间的周边通过密封形成一布水夹层(9),该布水夹层(9)的空间高度为0.2‑0.8mm,所述上进水板(7)上设有至少一个布水夹层进水孔(10),布水夹层进水孔(10)孔径为3‑8mm,所述下滴漏板(8)上设有布水夹层的若干滴漏出水孔(11),各滴漏出水孔的孔径为1.0‑3.0mm,一个布水夹层进水孔(10)对应的布水域直径为60‑100mm,对应的滴漏出水孔(11)数量为十四至十七个,使布水夹层进水孔(10)的过流量小于若干滴漏出水孔(11)的过流量;

所述滴滤板(3)包括支撑板(12)和若干填料滴滤筒(13),所述支撑板(12)上设有若干贯穿支撑板的连接孔(14),这些连接孔(14)与布水器(2)上的滴漏出水孔(11)一一对应,各所述填料滴滤筒(13)中分别填充有微生物挂膜填料,各填料滴滤筒(13)的侧壁上设有多个通风孔(15),各填料滴滤筒(13)的底部设有滴滤出水孔(16),各所述填料滴滤筒(13)与对应的连接孔(14)配合固定在支撑板(12)上,且筒口位置低于支撑板(12)的顶面;

所述布水器(2)、至少一个滴滤板(3)分层安装在反应塔塔体(1)内腔,布水器(2)位于滴滤板(3)上方,布水器(2)上的滴漏出水孔(11)与滴滤板(3)上对应的连接孔(14)位于同一重垂线上,构成滴滤式生物膜反应塔;

所述下滴漏板(8)上设有凹腔,凹腔的深度为0.2‑0.8mm,若干滴漏出水孔(11)与凹腔连通,所述上进水板(7)和下滴漏板(8)固定连接,凹腔形成布水夹层(9),或者,所述上进水板(7)和下滴漏板(8)之间设有密封环(21),密封环(21)的厚度为0.2‑0.8mm,密封环(21)的内部空间形成布水夹层(9);

所述连接孔(14)的上端孔口与支撑板(12)顶面之间通过锥面相连,所述填料滴滤筒(13)与连接孔(14)通过螺纹配合固定在支撑板(12)上。

2.根据权利要求1所述的滴滤式生物膜反应塔,其特征在于:所述反应塔塔体(1)的内腔侧壁上设有若干支撑凸起(17),若干支撑凸起(17)沿反应塔塔体(1)的高度方向呈多层分布,各层的支撑凸起数量相同且沿圆周均匀分布。

3.根据权利要求2所述的滴滤式生物膜反应塔,其特征在于:所述下滴漏板(8)的侧壁上设有多个连通底面的固定缺口(18),这些固定缺口(18)的数量与反应塔塔体(1)内腔侧壁上各层支撑凸起的数量相同且均分360°圆周,所述布水器(2)通过固定缺口(18)与反应塔塔体(1)内腔顶层的支撑凸起配合,安装在反应塔塔体(1)内腔的上部。

4.根据权利要求2所述的滴滤式生物膜反应塔,其特征在于:所述支撑板(12)的侧壁上设有多个连通底面的支撑缺口(19),这些支撑缺口(19)的数量与反应塔塔体(1)内腔侧壁上各层支撑凸起的数量相同且均分360°圆周,所述支撑板(12)的侧壁上还设有多个贯穿支撑板的让位缺口(20),这些让位缺口(20)的数量与支撑缺口(19)的数量相同且均分360°圆周,所述滴滤板(3)通过让位缺口(20)穿过上层的支撑凸起,且通过支撑缺口(19)与下层的支撑凸起配合,安装在反应塔塔体(1)内腔,位于布水器(2)的下方。

5.根据权利要求1所述的滴滤式生物膜反应塔,其特征在于:若干滴漏出水孔(11)中的其中一个位于下滴漏板(8)的中心,其余的滴漏出水孔沿下滴漏板(8)的中心呈多个环状分布,各环上的滴漏出水孔均分360°圆周;若干连接孔(14)中的其中一个位于支撑板(12)的中心,其余的连接孔沿支撑板(12)的中心呈多个环状分布,各环上的连接孔均分360°圆周。

6.根据权利要求5所述的滴滤式生物膜反应塔,其特征在于:各环上的滴漏出水孔(11)数量从内环向外环呈倍数递增;各环上的连接孔(14)数量从内环向外环呈倍数递增。

7.根据权利要求6所述的滴滤式生物膜反应塔,其特征在于:若干滴漏出水孔(11)中的其中一个位于下滴漏板的中心,其余的滴漏出水孔沿下滴漏板的中心呈第一环、第二环、第三环分布,其中,第一环上的滴漏出水孔数量为六个,第二环上的滴漏出水孔数量为十二个,第三环上的滴漏出水孔数量为十八个;若干连接孔(14)中的其中一个位于支撑板的中心,其余的连接孔沿支撑板的中心呈第一环、第二环、第三环分布,其中,第一环上的连接孔数量为六个,第二环上的连接孔数量为十二个,第三环上的连接孔数量为十八个。

8.根据权利要求1所述的滴滤式生物膜反应塔,其特征在于:所述布水夹层进水孔(10)的数量为多个,沿上进水板的中心均分360°,所述布水夹层(9)的空间高度为0.3‑0.5mm。
