专利号: 2018105297192
申请人: 温州莱益机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

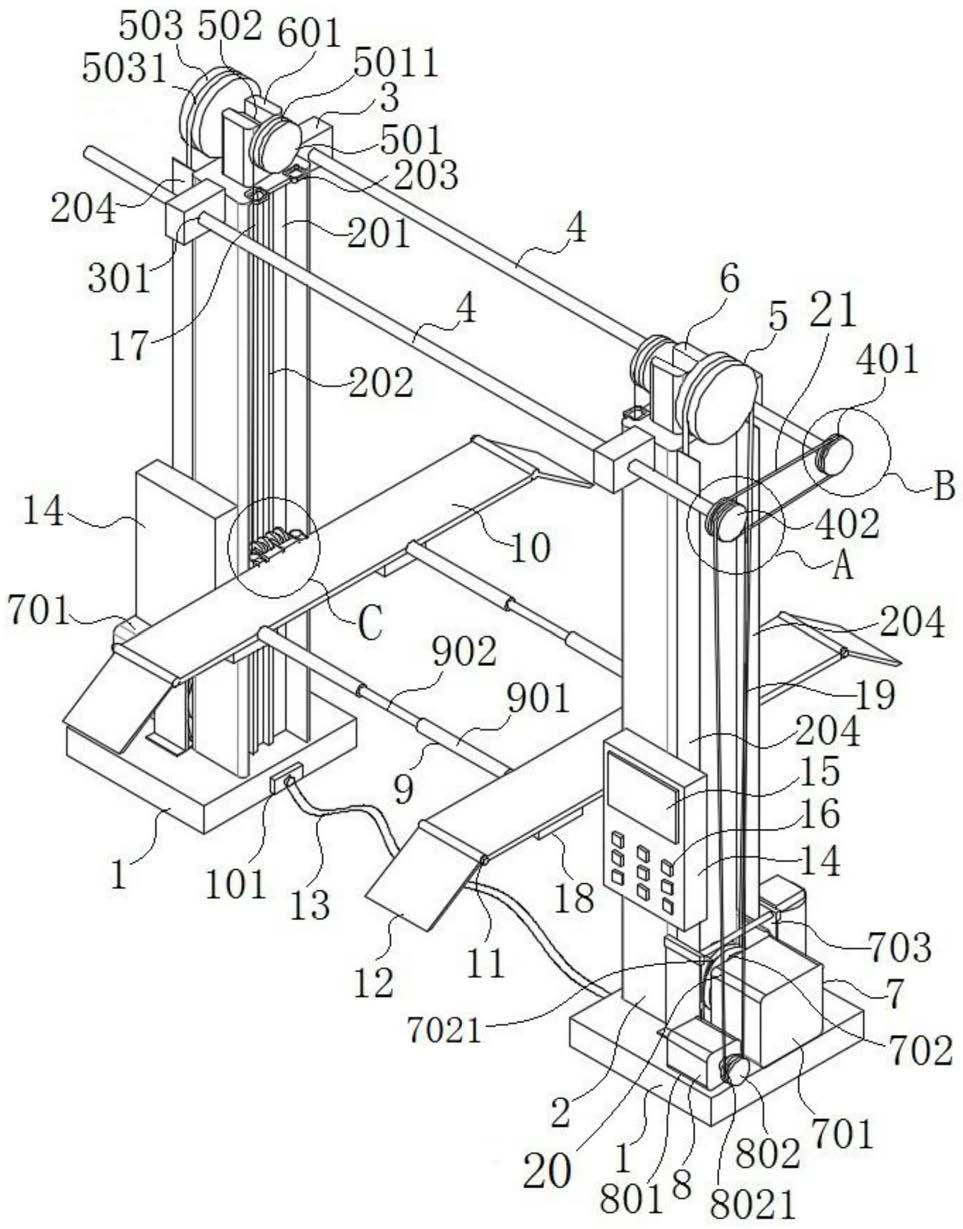

1.一种可移动伸缩调节的双柱式汽车举升机,其特征在于,包括一对底座(1),两所述底座(1)的一表面各垂直焊接固定有一立柱(2),两所述立柱(2)的顶面各焊接固定有一支撑柱(6),两所述支撑柱(6)的顶面各横向开设有一第一凹槽(601),所述第一凹槽(601)内安装有轴承座,所述轴承座转动连接有一传动结构(5);

所述传动结构(5)包括第一转盘(501)、转轴(502)、第二转盘(503),所述转轴(502)与轴承座转动连接,所述第一转盘(501)的周侧面开设有一圈第一槽道(5011),所述第二转盘(503)的周侧面开设有一圈第二槽道(5031);

两所述立柱(2)的相对侧面各竖直开设有一第二凹槽(201),所述第二凹槽(201)内焊接固定有至少两个滑轨(202);

两所述立柱(2)的滑轨(202)之间各滑动连接有一举升板(10);所述举升板(10)的一侧设有与滑轨(202)滑动配合的滑轮(1002),所述举升板(10)的两侧设有提升用挂环(1003);

所述滑轮(1002)通过凹字形连接块(1001)固定连接举升板(10);所述挂环(1003)通过矩形块(1004)固定连接举升板(10);

两所述举升板(10)的相对侧面之间至少安装有两个伸缩液压装置(9),所述伸缩液压装置(9)包括分别固定焊接于举升板(10)一对相对侧面的液压油缸(901),套接于液压油缸(901)中的伸缩杆(902);

两所述立柱(2)的一对相对侧面分别焊接有一支撑块(3),所述支撑块(3)的表面开设有一贯穿孔(301),所述支撑块(3)位于立柱(2)的上端,两所述立柱(2)的同一侧的贯穿孔(301)之间转动连接有丝杆(4),所述贯穿孔(301)中安装有滚珠螺母,所述滚珠螺母与丝杆(4)转动连接,一所述丝杆(4)的一端固定连接有第三转盘(402),另一所述丝杆(4)的一端固定连接有第四转盘(401),所述第三转盘(402)与第四转盘(401)之间通过第一张紧皮带(21) 连接;

两所述底座(1)的一表面各焊接固定有第一伺服驱动装置(7),所述第一伺服驱动装置(7)包括第一伺服电机(701)、焊接固定于第一伺服电机(701)转轴一端的第五转盘(702)、与第五转盘(702)配合的液压制动器(703),所述第五转盘(702)与第二转盘(503)之间通过第二张紧皮带(19)连接;

一所述底座(1)的一表面焊接固定有一第二伺服驱动装置(8),所述第二伺服驱动装置(8)包括第二伺服电机(801),所述第二伺服电机(801)的转动轴的一端焊接固定有第六转盘(802),所述第六转盘(802)与第三转盘(402)之间通过第三张紧皮带(20)连接;

所述第二张紧皮带(19)张紧转动连接于第二槽道(5031)与第三槽道(7021)之间;所述第一槽道(5011)内锁紧卷绕有钢丝拉绳(17),所述钢丝拉绳(17)一端锁紧连接挂环(1003);

所述底座(1)的另一表面开设有若干盲孔,所述盲孔中安装有行走轮(102)。

2.根据权利要求1所述的一种可移动伸缩调节的双柱式汽车举升机,特征在于,两所述底座(1)一表面的第一伺服电机(701)同步转动,两所述液压制动器(703)同步制动,两所述第一伺服电机(701)的转动方向和转动时间保持同步。

3.根据权利要求1所述的一种可移动伸缩调节的双柱式汽车举升机,其特征在于,两所述立柱(2)的顶面与挂环(1003)垂直相对的位置上各设有一限位环(203),所述钢丝拉绳(17)穿过限位环(203)伸出。

4.根据权利要求1所述的一种可移动伸缩调节的双柱式汽车举升机,其特征在于,所述第四转盘(401)周侧面开设有一圈第七槽道(4011),所述第三转盘(402)周侧面开设有一圈第四槽道(4021)和第五槽道(4022),所述第七槽道(4011)与第四槽道(4021)之间通过第一张紧皮带(21)传动连接,所述第五槽道(4022)与第六转盘(802)周侧面开设的第六槽道(8021)之间通过第三张紧皮带传动连接。

5.根据权利要求1所述的一种可移动伸缩调节的双柱式汽车举升机,其特征在于,两所述底座(1)的相对侧面各设置有一电缆接头(101),两所述电缆接头(101)之间连接有电缆(13)。

6.根据权利要求1所述的一种可移动伸缩调节的双柱式汽车举升机,其特征在于,两所述立柱(2)的一侧面各焊接固定一电力箱(14),一所述电力箱(14)的表面设置有一显示屏(15)和控制面板(16)。

7.根据权利要求1所述的一种可移动伸缩调节的双柱式汽车举升机,其特征在于,两所述立柱(2)位于第二张紧皮带(19)的一侧垂直焊接固定有两防护板(204),所述第二张紧皮带(19)位于两防护板(204)之间。

8.根据权利要求1所述的一种可移动伸缩调节的双柱式汽车举升机,其特征在于,所述举升板(10)的两端各通过铰链(11)转动连接有一引坡板(12)。

9.根据权利要求1所述的一种可移动伸缩调节的双柱式汽车举升机,其特征在于,所述举升板(10 )的底面设置有若干橡胶块(18),所述橡胶块(18)的高度为20~50cm。
