专利号: 2018105300481
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

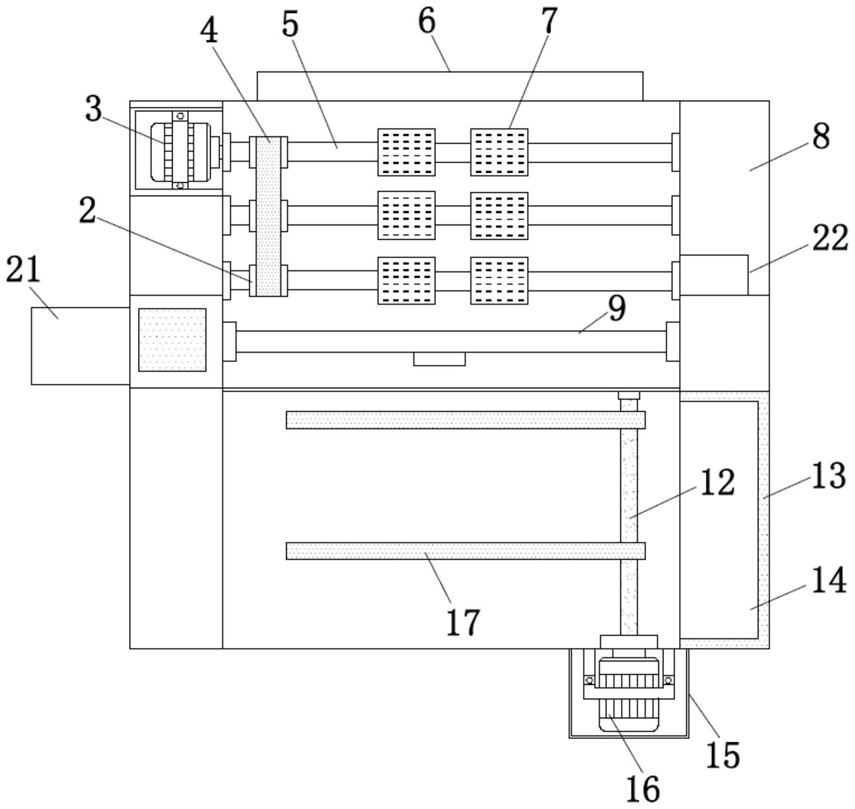

1.一种自动衣物毛球修剪机,其特征在于:包括壳体(8)、第一电机(3)、控制器(22)、修剪件(9)和衣物输送轮(7),所述第一电机(3)安装在壳体(8)内的左侧上端,第一电机(3)外部安装有第三保护罩(19),第一电机(3)的一侧安装有第一转轴(5),且第一转轴(5)上安装有带轮(2),所述带轮(2)的一侧安装有皮带(4),所述第一转轴(5)的一侧与衣物输送轮(7)连接,修剪件(9)安装在衣物输送轮(7)下方,所述控制器(22)安装在修剪件(9)右侧的上方,衣物输送轮(7)上方设有衣物定位板(20),衣物定位板(20)的顶部安装有第二螺筒(31),且第二螺筒(31)的内部安装有第一丝杆(24),所述第一丝杆(24)的顶部安装有调节电机(23),所述第一丝杆(24)的底部安装有第一导轮(25),所述衣物定位板(20)的底部安装有第二导轮(26),第一导轮(25)连接有第一放置板(61),第二导轮(26)连接有第二放置板(62),第一放置板(61)上覆盖有压电薄膜,压电薄膜、第一电机(3)、调节电机(23)均与控制器(22)电性连接;

所述修剪件(9)包括毛球修剪器(66)和修剪板(63),修剪板(63)上安装有齿轮条(64),齿轮条(64)啮合连接有修剪移动齿轮(65),修剪移动齿轮(65)连接有修剪移动电机,并与毛球修剪器(66)固定连接,毛球修剪器(66)通过滑轨与修剪板(63)活动连接;

所述修剪件(9)下方设有光电开关,光电开关与控制器(22)电性连接;

所述修剪件(9)右侧的下方安装有丝杆箱(30),且丝杆箱(30)的内部安装有第一螺筒(29),且第一螺筒(29)的一侧安装有第三丝杆(28),所述第三丝杆(28)的一侧安装有第二丝杆(27),且第二丝杆(27)的一端连接有升降电机(21),升降电机(21)与控制器(22)电性连接。

2.根据权利要求1所述的一种自动衣物毛球修剪机,其特征在于:所述壳体(8)的一侧安装有第二保护罩(15),第二保护罩(15)的内部安装有第三电机(16),所述第三电机(16)的一侧安装有第二转轴(12),且第二转轴(12)的一侧安装有推板(17),所述壳体(8)的一侧安装有衣物放置盒(13),且衣物放置盒(13)的内部开设有放置槽(14)。

3.根据权利要求2所述的一种自动衣物毛球修剪机,其特征在于:所述推板(17)表面安装有压力传感器,压力传感器与控制器(22)电性连接。
