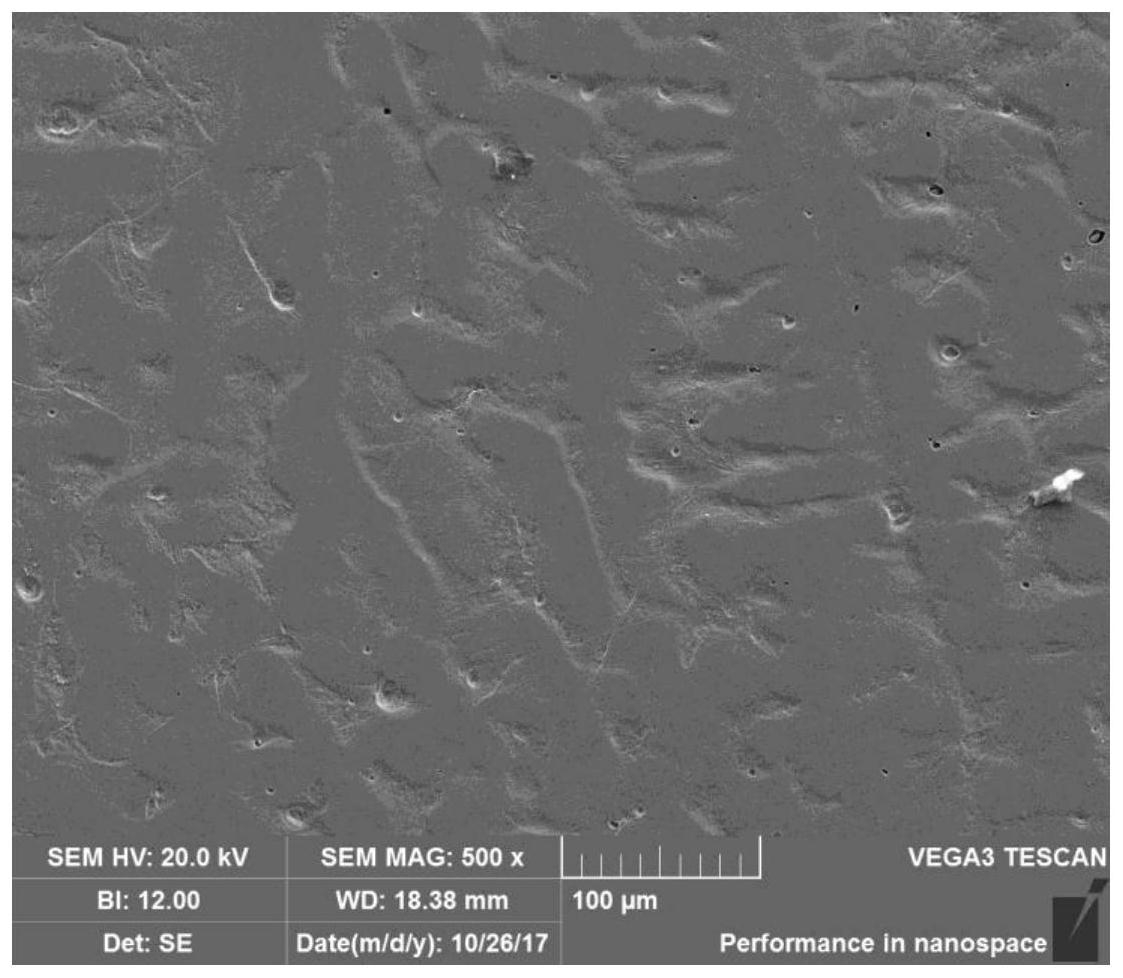

1.一种Cu-Ni-Mn-Fe合金室温快速热处理方法，其特征在于，首先将真空感应熔炼后的Cu-Ni-Mn-Fe合金加工成板材并对合金板材进行室温冷变形处理，然后采用电脉冲处理技术在室温下对冷变形后的Cu-Ni-Mn-Fe合金板材进行短时固溶处理，再通过调整电脉冲参数对经过短时固溶处理后的合金板材进行室温电脉冲时效处理，最终得到经快速热处理的Cu-Ni-Mn-Fe合金。

2.根据权利要求1所述的一种Cu-Ni-Mn-Fe合金室温快速热处理方法，其特征在于，所述将真空感应熔炼后的Cu-Ni-Mn-Fe合金加工成板材并对合金板材进行室温冷变形处理的具体方法为：将Cu-Ni-Mn-Fe合金铸锭采用电火花线线切割的方式加工成板材，利用双辊轧机对合金板材进行室温冷变形处理。

3.根据权利要求2所述的一种Cu-Ni-Mn-Fe合金室温快速热处理方法，其特征在于，所述利用双辊轧机对合金板材进行室温冷变形处理的控制变形量为20％～50％，变形沿板材长度方向。

4.根据权利要求1所述的一种Cu-Ni-Mn-Fe合金室温快速热处理方法，其特征在于，所述采用电脉冲处理技术在室温下对冷变形后的Cu-Ni-Mn-Fe合金板材进行短时固溶处理的具体方法为：在室温下对冷变形后的合金板材进行电脉冲处理，设定脉冲设备充电电压为

50～70V，脉冲频率为325～400Hz，利用表面测温设备监测温度区间为510～540℃，处理时间为180～300s，水冷至室温。

5.根据权利要求1所述的一种Cu-Ni-Mn-Fe合金室温快速热处理方法，其特征在于，所述通过调整电脉冲参数对经过短时固溶处理后的合金板材进行室温电脉冲时效处理过程具体为：在室温下对经过短时固溶处理后的合金板材施加充电电压为40～50V，脉冲频率为

275～350Hz，利用表面测温设备监测温度区间为410～440℃，处理时间为1～3h，空冷。
