专利号: 2018105329899
申请人: 绍兴市亚索新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

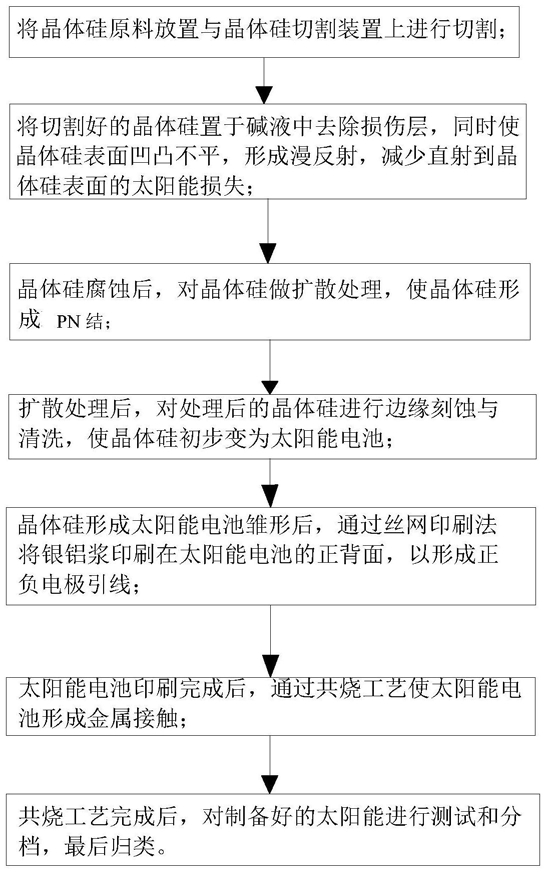

1.一种太阳能电池制造工艺,其特征在于:该制造工艺包括如下步骤;

步骤一:将晶体硅原料放置于晶体硅切割装置上进行切割;

步骤二:步骤一切割完成后,将切割好的晶体硅置于碱液中去除损伤层,同时使晶体硅表面凹凸不平,形成漫反射,减少直射到晶体硅表面的太阳能损失;

步骤三:步骤二中晶体硅腐蚀后,对晶体硅做扩散处理,使晶体硅形成PN节;

步骤四:步骤三中扩散处理后,对处理后的晶体硅进行边缘刻蚀与清洗,使晶体硅初步变为太阳能电池;

步骤五:步骤四中晶体硅形成太阳能电池雏形后,通过丝网印刷法将银铝浆印刷在太阳能电池的正背面,以形成正负电极引线;

步骤六:步骤五中太阳能电池印刷完成后,通过共烧工艺使太阳能电池形成金属接触;

步骤七:步骤六中共烧工艺完成后,对制备好的太阳能进行测试和分档,最后归类;

其中,步骤一中所述的晶体硅切割装置包括底座(1)、固定支架(2)、双滑块无杆气缸(3)、支撑架(4)、切割装置(5)、固定座(6)、夹紧块(7)和立板(8);所述固定支架(2)安装在底座(1)上;所述双滑块无杆气缸(3)固定在固定支架(2)上,双滑块无杆气缸(3)用于带动切割装置(5)上下运动;所述支撑架(4)数量为二,支撑架(4)分别固定在双滑块无杆气缸(3)的滑块上;所述切割装置(5)数量为二,切割装置(5)固定在支撑架(4)上,切割装置(5)上下相对设置,切割装置(5)用于切割晶体硅;所述固定座(6)数量为二,其中一个固定座(6)固定在固定支架(2)上,另一个固定座(6)固定在立板(8)上,固定座(6)用于放置单晶硅;所述夹紧块(7)数量为二,夹紧块(7)分别设置于两块固定座(6)上,夹紧块(7)左右对立设置;所述立板(8)固定在底座(1)上,立板(8)用于支撑固定座(6)。

2.根据权利要求1所述的一种太阳能电池制造工艺,其特征在于:所述固定座(6)前后两侧开设有矩形的滑槽,固定座(6)上还设有滑轮(61),所述滑轮(61)数量若干,滑轮(61)用于将晶体硅在固定座(6)上的滑动摩擦转变为滚动摩擦;所述的夹紧块(7)为长方体,长方体右端面上沿长方体的长度方向开设有矩形凹槽,夹紧块在矩形凹槽的前后侧壁上设置有矩形的凸块,矩形凸块位于固定座(6)滑槽内,夹紧块(7)通过矩形凸块在固定座(6)实现水平滑动,长方体顶部设置有螺钉;所述螺钉贯穿长方体并与固定座(6)接触,螺钉用于实现夹紧块(7)在固定座(6)上的固定。

3.根据权利要求1所述的一种太阳能电池制造工艺,其特征在于:所述的切割装置(5)包括基座(51)与切刀(52);所述的基座(51)固定在固定座(6)上,基座(51)内部还开设有矩形空腔(511),所述矩形空腔(511)用于存放水;基座(51)两侧设有进水孔,所述进水孔上设有电磁开关,进水孔用于向基座(51)矩形空腔(511)内注入或抽出水;所述切刀(52)通过弹簧固定在基座(51)的矩形空腔(511)内,切刀(52)用于切割晶体硅,切刀(52)还设有叶轮(521)、销钉和活塞(522),切刀(52)内部开有空心腔室(523),切刀(52)顶部与底部分别开设有通孔一(524)与通孔二(525);所述叶轮(521)通过转轴安装在通孔一(524)内;所述活塞(522)位于切刀(52)内部空心腔室(523)内,活塞(522)通过弹簧与切刀(52)相连接,活塞(522)用于将通孔二(525)封住。

4.根据权利要求3所述的一种太阳能电池制造工艺,其特征在于:所述切割装置(5)的两侧还设有导流板(53),所述导流板(53)内部设有通道,导流板(53)表面开有进水孔,导流板(53)表面的进水孔与导流板(53)内部的通道相连通,导流板(53)内部通道的末端设有过滤网(531),过滤网(531)用于将进入导流板(53)内部的水进行过滤,导流板(53)内部的通道还与基座(51)两侧的进水孔相连通,导流板(53)用于将水注入基座(51)内部的矩形空腔(511)内。

5.根据权利要求1所述的一种太阳能电池制造工艺,其特征在于:所述固定座(6)底部还设有支撑机构(9),所述支撑机构(9)包括固定块(91)、磁铁(92)、支撑杆(93)、固定杆和弹簧;所述固定块(91)为L形,固定块(91)安装在固定座(6)底部;所述固定杆数量为二,固定杆对立固定在固定块上;所述支撑杆(93)通过转轴安装在固定杆上,支撑杆(93)用于支撑切割后的晶体硅;所述磁铁(92)数量为二,其中一个磁铁(92)固定在固定块(91)底部,另一个磁铁(92)与支撑杆(93)一端相连接,磁铁(92)相对面极性不同,磁铁(92)用于控制支撑杆(93)的上下;所述弹簧一端固定在支撑杆(93)上,弹簧另一端固定在固定块(91)上,弹簧用于保证磁铁(92)无法在自身重力作用下实现吸合。
