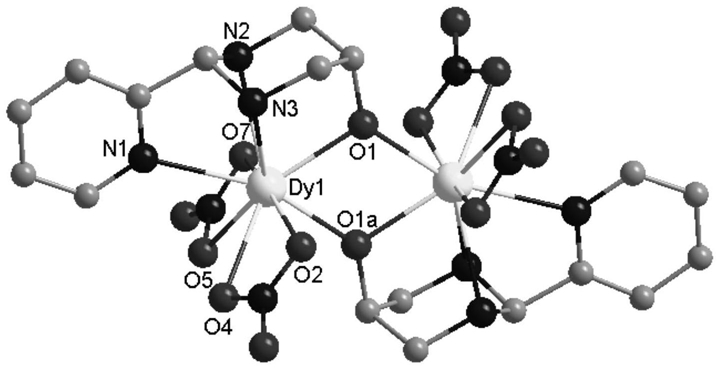

1.2-吡啶甲醛缩1,3二氨基-2-丙醇席夫碱双核镝簇合物，其特征在于：该簇合物的化学式为：[Dy2(C9H11N3O)2(NO3)4]；

该簇合物属于单斜晶 系，P21/n空间群 ，晶胞参数为 ：α＝90.00°,β＝97.897(7)°，γ＝90.00°。

2.权利要求1所述2-吡啶甲醛缩1,3二氨基-2-丙醇席夫碱双核镝簇合物的合成方法，其特征在于：取2-吡啶甲醛、1,3-二氨基-2-丙醇和Dy(NO3)3·6H2O溶解于混合溶剂中，调节所得溶液的pH＝7.2～7.8，所得混合液于加热条件下反应，反应物冷却，有晶体析出，即得目标产物；其中，所述的混合溶剂为乙醇和乙腈的组合物。

3.根据权利要求2所述的合成方法，其特征在于：所述的混合溶剂中，乙醇和乙腈的体积比为1：2～6。

4.根据权利要求2所述的合成方法，其特征在于：所述的混合溶剂中，乙醇和乙腈的体积比为1：3～5。

5.根据权利要求2所述的合成方法，其特征在于：调节所得溶液的pH＝7.4～7.6。

6.根据权利要求2所述的合成方法，其特征在于：所述反应在50～120℃条件下进行。

7.根据权利要求2所述的合成方法，其特征在于：所述反应在60～100℃条件下进行。

8.权利要求1所述的2-吡啶甲醛缩1,3二氨基-2-丙醇席夫碱双核镝簇合物在制备磁性材料中的应用。
