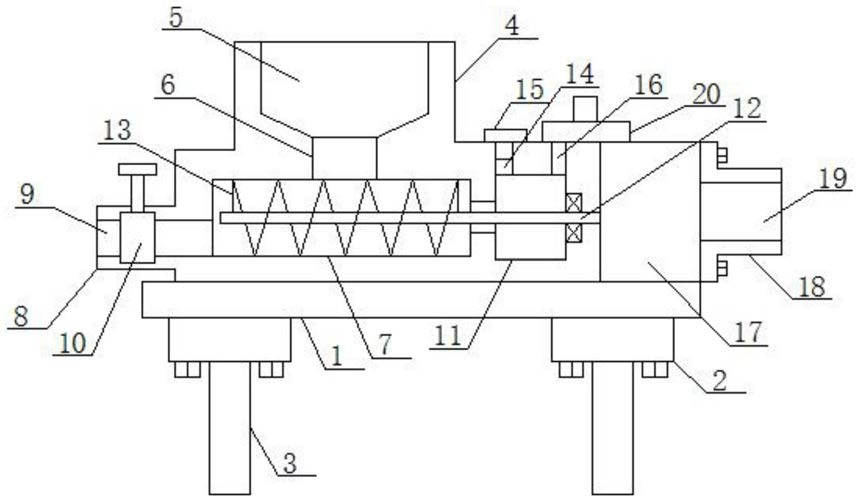

1.一种污泥焚烧用污泥上油装置，包括底部支撑基板（1），其特征在于：所述底部支撑基板（1）底部通过螺栓固定有主连接板（2），所述主连接板（2）的底部安装有支撑腿（3），所述底部支撑基板（1）的上表面安装一主中空壳体（4），所述主中空壳体（4）上表面的内部设置有污泥储存空间（5），所述污泥储存空间（6）的底部设置有总进料孔（6），所述主中空壳体（4）在位于所述总进料孔（6）的底部设置有横向的污泥搅拌混合空间（7），所述主中空壳体（4）在位于所述污泥搅拌混合空间（7）的一侧设置有液体储存空间（11），所述主中空壳体（4）在位于所述污泥搅拌混合空间（7）一侧的外部安装一空气单向驱动注入机构（17），所述空气单向驱动注入机构（17）的一侧通过螺栓固定一电动机安装外壳（18），所述电动机安装外壳（18）的内部安装一电动机（19），所述主中空壳体（4）另一侧的底部设置有污泥排放管道（8），所述污泥排放管道（8）的内部设置有连通外界和污泥搅拌混合空间（7）端面底部的污泥排放孔（9），所述污泥排放管道（8）在位于污泥排放孔（9）的部位安装一手动阀门（10），所述主中空壳体（4）的内部设置有连通外界和液体储存空间（11）顶部两侧的主进液孔（16）和注液孔（14），所述注液孔（14）的端部插入一柱塞（15），所述主中空壳体（4）在位于所述主进液孔（16）的部位和空气单向驱动注入机构（17）之间通过一空气分流压强控制机构（20），所述主中空壳体（4）的中心安装一液体流动及旋转传递机构（12），且所述液体流动及旋转传递机构（12）的轴体延伸至所述污泥搅拌混合空间（7）和液体储存空间（11）的内部，所述液体流动及旋转传递机构（12）在位于所述污泥搅拌混合空间（7）内部的轴体上安装一螺旋叶片（13）。

2.根据权利要求1所述的一种污泥焚烧用污泥上油装置，其特征在于：所述液体流动及旋转传递机构（12）包括液体流动及旋转传递机构用旋转轴（121）、液体流动及旋转传递机构用电动机主轴镶嵌凹槽结构（122）、液体流动及旋转传递机构用中空结构（123）、液体流动及旋转传递机构用液体排放孔（124）、液体流动及旋转传递机构用密封圈（125）、液体流动及旋转传递机构用轴承（126）和液体流动及旋转传递机构用进液孔（127）；所述液体流动及旋转传递机构用旋转轴（121）一端面的中心设置有液体流动及旋转传递机构用电动机主轴镶嵌凹槽结构（122），所述液体流动及旋转传递机构用旋转轴（121）内部的中心设置有液体流动及旋转传递机构用中空结构（123），所述液体流动及旋转传递机构用旋转轴（121）在位于所述液体流动及旋转传递机构用电动机主轴镶嵌凹槽结构（122）一端的轴体上安装一液体流动及旋转传递机构用轴承（126），所述液体流动及旋转传递机构用旋转轴（121）在位于其另一端的轴体上安装一液体流动及旋转传递机构用密封圈（125），所述液体流动及旋转传递机构用旋转轴（121）在位于液体流动及旋转传递机构用密封圈（125）和液体流动及旋转传递机构用轴承（126）之间的轴体内部设置有液体流动及旋转传递机构用进液孔（127），所述液体流动及旋转传递机构用进液孔（127）的两端分别连通液体流动及旋转传递机构用旋转轴（121）外界和液体流动及旋转传递机构用中空结构（123），所述液体流动及旋转传递机构用旋转轴（121）在位于液体流动及旋转传递机构用密封圈（125）一侧的轴体内部设置有多个呈环形阵列设置的液体流动及旋转传递机构用液体排放孔（124），所述液体流动及旋转传递机构用液体排放孔（124）的两端分别连通液体流动及旋转传递机构用旋转轴（121）外界和液体流动及旋转传递机构用中空结构（123）。

3.根据权利要求2所述的一种污泥焚烧用污泥上油装置，其特征在于：所述液体流动及旋转传递机构用密封圈（125）和液体流动及旋转传递机构用轴承（126）分别安装在主空心壳体（4）在位于液体储存空间（11）两侧的内部。

4.根据权利要求2所述的一种污泥焚烧用污泥上油装置，其特征在于：所述液体流动及旋转传递机构用进液孔（127）位于液体储存空间（11）的内部，所述液体流动及旋转传递机构用液体排放孔（124）位于污泥搅拌混合空间（7）的内部。

5.根据权利要求1所述的一种污泥焚烧用污泥上油装置，其特征在于：所述空气单向驱动注入机构（17）包括空气单向驱动注入机构用圆柱形外壳（171）、空气单向驱动注入机构用底部连接板（172）、空气单向驱动注入机构用固定板结构（173）、空气单向驱动注入机构用螺栓孔（174）、空气单向驱动注入机构用涡轮安装空间（175）、空气单向驱动注入机构用进气孔（176）、空气单向驱动注入机构用排气孔（177）、空气单向驱动注入机构用旋转轴（178）、空气单向驱动注入机构用轴套（179）和空气单向驱动注入机构用涡轮（1710）；所述空气单向驱动注入机构用圆柱形外壳（171）底部侧面安装有两对立的空气单向驱动注入机构用底部连接板（172），两所述空气单向驱动注入机构用底部连接板（172）的底部设置有与其一体式结构的空气单向驱动注入机构用固定板结构（173），两所述空气单向驱动注入机构用固定板结构（173）的内部设置有连通其上下表面的空气单向驱动注入机构用螺栓孔（174），所述空气单向驱动注入机构用圆柱形外壳（171）的内部设置有空气单向驱动注入机构用涡轮安装空间（175），所述空气单向驱动注入机构用圆柱形外壳（171）的底部中心设置有连通空气单向驱动注入机构用圆柱形外壳（171）下方空间和空气单向驱动注入机构用涡轮安装空间（175）的空气单向驱动注入机构用进气孔（176），所述空气单向驱动注入机构用圆柱形外壳（171）的顶部中心设置有连通空气单向驱动注入机构用圆柱形外壳（171）上方空间和空气单向驱动注入机构用涡轮安装空间（175）的空气单向驱动注入机构用排气孔（177），所述空气单向驱动注入机构用圆柱形外壳（171）的中心安装一空气单向驱动注入机构用轴套（179），所述空气单向驱动注入机构用轴套（179）的轴体上安装一空气单向驱动注入机构用涡轮（1710）。

6.根据权利要求5所述的一种污泥焚烧用污泥上油装置，其特征在于：所述空气单向驱动注入机构用旋转轴（178）的一端镶嵌在液体流动及旋转传递机构（12）中液体流动及旋转传递机构用电动机主轴镶嵌凹槽结构（122）的内部，所述空气单向驱动注入机构用旋转轴（178）的另一端与电动机（19）中的主轴端部固定连接。

7.根据权利要求5所述的一种污泥焚烧用污泥上油装置，其特征在于：所述空气单向驱动注入机构用固定板结构（173）通过插入到空气单向驱动注入机构用螺栓孔（174）内部的螺栓固定在底部支撑基板（1）的表面。

8.根据权利要求1所述的一种污泥焚烧用污泥上油装置，其特征在于：所述空气分流压强控制机构（20）包括空气分流压强控制机构用空心外壳（201）、空气分流压强控制机构用第一插入式管道体（202）、空气分流压强控制机构用第二插入式管道体（203）、空气分流压强控制机构用空气外排管道体（204）、空气分流压强控制机构用第一管道孔（205）、空气分流压强控制机构用第二管道孔（206）、空气分流压强控制机构用第三管道孔（207）、空气分流压强控制机构用手动空气阀门（208）和空气分流压强控制机构用中空结构（209）；所述空气分流压强控制机构用空心外壳（201）的内部中心设置有空气分流压强控制机构用中空结构（209），所述空气分流压强控制机构用空心外壳（201）底部的两侧分别设置有与其一体式结构的空气分流压强控制机构用第一插入式管道体（202）和空气分流压强控制机构用第二插入式管道体（203），所述空气分流压强控制机构用空心外壳（201）顶部中心设置有与其一体式结构的空气分流压强控制机构用空气外排管道体（204），所述空气分流压强控制机构用第一插入式管道体（202）、空气分流压强控制机构用第二插入式管道体（203）和空气分流压强控制机构用空气外排管道体（204）的内部分别设置有空气分流压强控制机构用第一管道孔（205）、空气分流压强控制机构用第二管道孔（206）和空气分流压强控制机构用第三管道孔（207），且所述空气分流压强控制机构用第一管道孔（205）、空气分流压强控制机构用第二管道孔（206）和空气分流压强控制机构用第三管道孔（207）的端部均连通所述空气分流压强控制机构用中空结构（209），所述空气分流压强控制机构用空气外排管道体（204）在位于所述空气分流压强控制机构用第三管道孔（207）的部位安装一空气分流压强控制机构用手动空气阀门（208）。

9.根据权利要求8所述的一种污泥焚烧用污泥上油装置，其特征在于：所述空气分流压强控制机构用第一插入式管道体（202）和空气分流压强控制机构用第二插入式管道体（203）分别插入到主进气孔（16）和空气单向驱动注入机构（17）中空气单向驱动注入机构用排气孔（177）的内部。

10.根据权利要求8所述的一种污泥焚烧用污泥上油装置，其特征在于：所述空气分流压强控制机构用手动空气阀门（208）为手动旋转式空气排放阀门。
