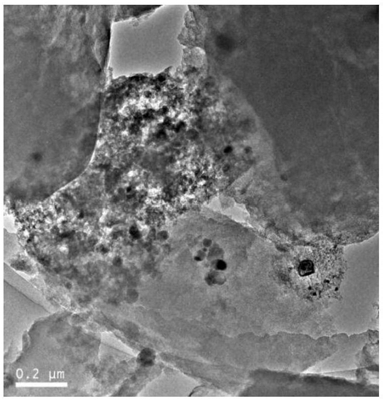

1.一种Cu-Pd/C催化剂中金属粒子的再分散方法，包括：

还原态的Cu-Pd/C催化剂，在50～600℃条件下，经氟氯烃和氢气混合气，处理10min～

50h，完成Cu-Pd/C催化剂中金属粒子的再分散；

所述氟氯烃的化学式为CmHnClxFyBrz，其中，m为1～3、n为0～3、x为0～4、y为1～6、z为0～1的整数，且2m+2≥n+x+y+z。

2.根据权利要求1所述的Cu-Pd/C催化剂中金属粒子的再分散方法，其特征在于，所述Cu-Pd/C催化剂中Pd的质量百分含量为0.1～10％；Cu的质量百分含量为0.1～30％。

3.根据权利要求1所述的Cu-Pd/C催化剂中金属粒子的再分散方法，其特征在于，所述的氟氯烃为CFCl3、CCl3CF3或CF2ClCFCl2中的一种或几种。

4.根据权利要求1所述的Cu-Pd/C催化剂中金属粒子的再分散方法，其特征在于，所述的氟氯烃和氢气混合气中氟氯烃气体和氢气的摩尔比为1:0.5～20。

5.根据权利要求1所述的Cu-Pd/C催化剂中金属粒子的再分散方法，其特征在于，所述氟氯烃和氢气混合气体处理温度为200～400℃，时间为2～30h。

6.根据权利要求1所述的Cu-Pd/C催化剂中金属粒子的再分散方法，其特征在于，所述的氟氯烃和氢气混合气体的空速为600～15000h-1。

7.根据权利要求1所述的Cu-Pd/C催化剂中金属粒子的再分散方法，其特征在于，所述的Cu-Pd/C催化剂为负载型催化剂，所述的载体为炭。

8.根据权利要求7所述的Cu-Pd/C催化剂中金属粒子的再分散方法，其特征在于，所述的炭为活性炭、炭黑、石墨或纳米碳管。

9.一种通过如权利要求1所述方法使M-Pd/C催化剂中金属粒子再分散的方法，其中M为Mg、Ba、Al、Cu、Zn、Fe、Co或Ni中的一种或几种。
