专利号: 2018105408053
申请人: 江苏农牧科技职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

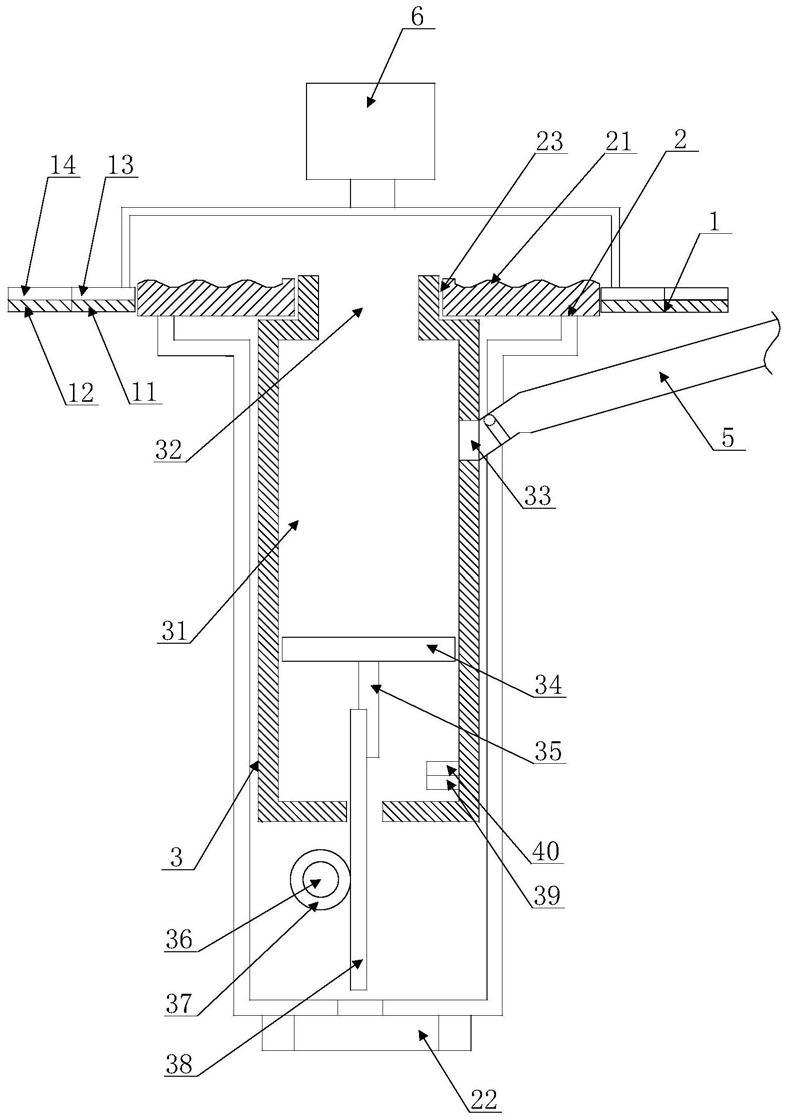

1.一种新型鱼饲料投饵机,其特征在于,包括:投饵盘、饵料分散装置及用于为所述饵料分散装置提供鱼饲料的饵料供给装置,所述投饵盘套设在所述饵料分散装置的外部,且所述投饵盘由第一电机驱动进行旋转,所述投饵盘包括:内盘及外盘,所述内盘上设置呈散射状的分割凸条,所述外盘上设置若干沿所述内盘切线方向延伸而出的甩饵凸条,分割凸条与甩饵凸条一一对应;

所述饵料分散装置包括:波浪盘及振动电机,所述波浪盘中心开设圆形入料口,所述振动电机驱动所述波浪盘震动;

所述分割凸条的一端自所述内盘的内边缘开始至所述内盘的外边缘结束;

所述饵料供给装置包括:供给桶及推送机构,所述供给桶上方设置圆形出料口,所述推送机构设置在所述供给桶内,所述供给桶的筒壁上开设供给口;

所述推送机构包括:推盘及设置在所述推盘底部的推杆,所述推杆由驱动机构驱动在所述供给桶内移动,将所述供给桶内的鱼饲料自所述圆形出料口中推出;

所述驱动机构包括:第二电机、齿轮及与所述齿轮啮合的齿条,所述齿条设置在所述推杆上,所述齿轮设置在所述第二电机的驱动轴上;

所述圆形出料口嵌置在所述圆形入料口内,且所述圆形出料口的顶端高于所述圆形入料口的顶端;

所述驱动机构还包括:控制器及检测所述推盘移动数据的位移传感器,所述位移传感器将检测数据上传至所述控制器,所述控制器控制所述第二电机正转/反转,使得所述推盘在所述供给桶内上移/下移;还包括:供料管,供料管与所述供给口连通。
