专利号: 2018105409874
申请人: 翟德文
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

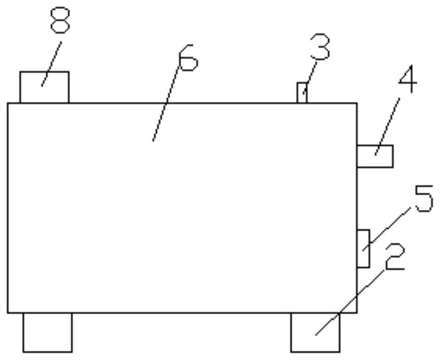

1.一种医用药膏制造用粉碎搅拌装置,其特征在于,包括搅拌主机(6),所述搅拌主机(6)下方设有支撑架(2),所述搅拌主机(6)右侧设有赋形剂连接口(4),所述赋形剂连接口(4)下方设有出料口(5),搅拌主机(6)上方设有按压杆(3),所述按压杆(3)与搅拌主机(6)活动连接,所述搅拌主机(6)上方左侧设有进料口(8),所述搅拌主机(6)包括外壳(601)、重力机构(602)、捣碎机构(603)、动力机构(604)、搅拌机构(605)、按压机构(606)、减振机构(607),所述的进料口(8)下端通过嵌入方式安装在外壳(601)内部,所述的重力机构(602)位于进料口(8)下方,所述的重力机构(602)与捣碎机构(603)活动连接,所述的捣碎机构(603)与搅拌机构(605)相连接,所述的动力机构(604)安装在外壳(601)内部底面,所述的搅拌机构(605)与动力机构(604)机械连接,所述的按压机构(606)与按压杆(3)活动连接,所述的按压机构(606)与赋形剂连接口(4)相连接,所述的搅拌机构(605)与按压机构(606)相连接,所述的减振机构(607)上端与外壳(601)外部上表面相连接,所述的减振机构(607)下端与搅拌机构(605)外表面相连接。

2.根据权利要求1所述的一种医用药膏制造用粉碎搅拌装置,其特征在于,所述重力机构(602)包括固定架(6021)、导向壳(6022)、固定杆(6023)、搅拌刀(6024)、翘板(6025)、固定板(6026)、回力弹簧(6027)、压杆(6028)、传动机构(6029),所述的固定架(6021)左端固定安装在外壳(601)内部左侧表面,所述的固定架(6021)右端固定安装在导向壳(6022)左侧表面,所述的导向壳(6022)内部与固定杆(6023)一端固定连接,所述的固定杆(6023)另一端与搅拌刀(6024)活动连接,所述的翘板(6025)位于搅拌刀(6024)下方,所述的翘板(6025)右端与固定板(6026)上端固定连接,所述的翘板(6025)左侧下端与回力弹簧(6027)上端相连接,所述的压杆(6028)上端与翘板(6025)左侧下端活动连接,所述的压杆(6028)下端与传动机构(6029)活动连接。

3.根据权利要求2所述的一种医用药膏制造用粉碎搅拌装置,其特征在于,所述的传动机构(6029)包括活动板(60291)、转盘(60292)、固定圆块(60293)、一字杆(60294)、弧形齿板(60295)、齿条(60296)、固定滑块(60297)、驱动杆(60298),所述的活动板(60291)左端与压杆(6028)下端活动连接,所述的活动板(60291)左端安装在转盘(60292)上并且活动连接,所述的转盘(60292)上设有固定圆块(60293),所述的转盘(60292)通过固定圆块(60293)与一字杆(60294)活动连接,所述的一字杆(60294)下端与弧形齿板(60295)上端固定连接,所述的弧形齿板(60295)下端与齿条(60296)相啮合,所述的齿条(60296)左端通过嵌入方式安装在固定滑块(60297)内部并且间隙配合,所述的齿条(60296)右端与驱动杆(60298)相焊接并且活动连接,所述的驱动杆(60298)与捣碎机构(603)下端活动连接。

4.根据权利要求3所述的一种医用药膏制造用粉碎搅拌装置,其特征在于,所述的捣碎机构(603)包括驱动齿轮板(6031)、联动齿轮板(6032)、旋转杆(6033)、固定座(6034)、搅拌杆(6035)、捣碎球(6036)、出口管(6037)、连接软管(6038),所述的驱动齿轮板(6031)与驱动杆(60298)活动连接,所述的驱动齿轮板(6031)与联动齿轮板(6032)相啮合,所述的旋转杆(6033)贯穿于联动齿轮板(6032)内部并且机械连接,所述的旋转杆(6033)下端安装在固定座(6034)内部并且间隙配合,所述的旋转杆(6033)上端与搅拌杆(6035)相焊接并且机械连接,所述的搅拌杆(6035)与捣碎球(6036)相焊接并且机械连接,所述的出口管(6037)与连接软管(6038)相连接。

5.根据权利要求1所述的一种医用药膏制造用粉碎搅拌装置,其特征在于,所述的动力机构(604)包括电机(6041)、电机轴(6042)、轴承座(6043)、驱动组件(6044)、联动杆组(6045)、旋转盘(6046)、驱动皮带(6047)、驱动转轴(6048),所述的电机(6041)安装在外壳(601)内部底面,所述的电机(6041)与电机轴(6042)机械连接,所述的电机轴(6042)贯穿于轴承座(6043)内部,所述的轴承座(6043)下端固定安装在外壳(601)内部底面,所述的电机轴(6042)与驱动组件(6044)机械连接,所述的驱动组件(6044)通过联动杆组(6045)与旋转盘(6046)活动连接,所述的旋转盘(6046)通过驱动皮带(6047)与驱动转轴(6048)机械连接,所述的驱动转轴(6048)与搅拌机构(605)机械连接。

6.根据权利要求5所述的一种医用药膏制造用粉碎搅拌装置,其特征在于,所述的搅拌机构(605)包括驱动转杆(6051)、第一联动转轴(6052)、联动皮带(6053)、第二联动转轴(6054)、搅拌旋转杆(6055)、轴承(6056)、搅拌扇叶(6057)、搅拌内箱(6058)、进口管(6059),所述的驱动转杆(6051)左端通过嵌入方式安装在驱动转轴(6048)内部并且机械连接,所述的驱动转杆(6051)中部设有第一联动转轴(6052),所述的第一联动转轴(6052)通过联动皮带(6053)与第二联动转轴(6054)机械连接,所述的搅拌旋转杆(6055)左端通过嵌入方式安装在第二联动转轴(6054)内部并且机械连接,所述的搅拌旋转杆(6055)通过嵌入方式安装在轴承(6056)内部并且间隙配合,所述的搅拌旋转杆(6055)左端与搅拌扇叶(6057)相焊接并且机械连接,所述的搅拌扇叶(6057)安装在搅拌内箱(6058)内部,所述的进口管(6059)设在搅拌内箱(6058)左侧中部,所述的进口管(6059)与连接软管(6038)相连接。

7.根据权利要求1所述的一种医用药膏制造用粉碎搅拌装置,其特征在于,所述的按压机构(606)包括移动轴(6061)、牵引板(6062)、轴轨(6063)、压板(6064)、触杆(6065)、固定旋转轴(6066)、连接固定杆(6067)、抽水泵机构(6068),所述的移动轴(6061)与牵引板(6062)固定连接,所述的牵引板(6062)上端与按压杆(3)下端活动连接,所述的移动轴(6061)安装在轴轨(6063)内部并且间隙配合,所述的牵引板(6062)下端与压板(6064)上表面相连接,所述的压板(6064)中部与触杆(6065)上端活动连接,所述的触杆(6065)中部设有固定旋转轴(6066),所述的触杆(6065)通过固定旋转轴(6066)与连接固定杆(6067)相连接,所述的连接固定杆(6067)右端固定安装在外壳(601)内部右侧表面,所述的触杆(6065)与抽水泵机构(6068)活动连接。

8.根据权利要求7所述的一种医用药膏制造用粉碎搅拌装置,其特征在于,所述的抽水泵机构(6068)包括机械开关(60681)、通电盒(60682)、抽水泵(60683)、通料连接管(60684)、连接进料管(60685)、赋形剂喷口(60686),所述的机械开关(60681)与触杆(6065)活动连接,所述的机械开关(60681)下端安装在通电盒(60682)上,所述的通电盒(60682)通过导线与抽水泵(60683)电连接,所述的抽水泵(60683)右端设有通料连接管(60684),所述的通料连接管(60684)上端与赋形剂连接口(4)相连接相连接,所述的通料连接管(60684)下端与连接进料管(60685)相连接,所述的连接进料管(60685)左端安装在搅拌内箱(6058)内部上表面,所述的赋形剂喷口(60686)设在连接进料管(60685)下表面。

9.根据权利要求1所述的一种医用药膏制造用粉碎搅拌装置,其特征在于,所述的减振机构(607)包括受力板(6071)、支撑杆(6072)、缓冲杆(6073)、减振弹簧(6074)、顶座(6075),所述的受力板(6071)下表面与搅拌内箱(6058)上表面相贴合,所述的受力板(6071)下端与支撑杆(6072)下端相连接,所述的缓冲杆(6073)下端通过嵌入方式安装在支撑杆(6072)上端中部,所述的缓冲杆(6073)上端外部设有减振弹簧(6074),所述的顶座(6075)下表面与缓冲杆(6073)上表面相焊接。
