专利号: 2018105417419
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

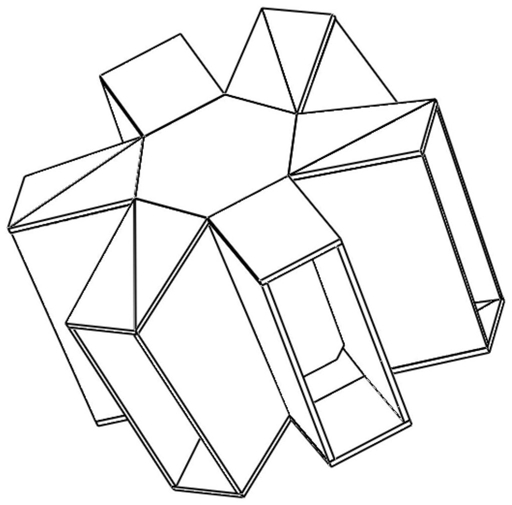

1.六角牛腿口钢节点焊接装配顺序的规划方法,其特征在于:步骤一、用钢结构设计软件建立六角牛腿口钢节点的三维模型;六角牛腿口钢节点由基础六角板、叠加六角板和n块框架板焊接装配而成,22≤n≤30,且n为偶数;对n块框架板依次进行排序并编号;

步骤二、提取六角牛腿口钢节点的三维模型中n块框架板的设计信息,第i块框架板的设计信息Ri包括第i块框架板的质量、第i块框架板的空间位置系数和第i块框架板的公共边系数;

若第i块框架板与特征平面相交,则第i块框架板的空间位置系数等于0;若第i块框架板与特征平面不相交,且位于特征平面靠近基础六角板的那一侧,则第i块框架板的空间位置系数等于1;若第i块框架板与特征平面不相交,且位于特征平面靠近叠加六角板的那一侧,则第i块框架板的空间位置系数等于1;特征平面为六角牛腿口钢节点三维模型中基础六角板与叠加六角板的对称面;

若第i块框架板与基础六角板或叠加六角板存在公共边,则第i块框架板的公共边系数等于1;若第i块框架板与基础六角板及叠加六角板均不存在公共边,则第i块框架板的公共边系数等于0;

空间位置系数等于0的框架板组成第一框架板组;空间位置系数等于1且公共边系数等于1的框架板组成第二框架板组;空间位置系数等于1且公共边系数等于0的框架板组成第三框架板组;空间位置系数等于2且公共边系数等于1的框架板组成第四框架板组;空间位置系数等于2且公共边系数等于0的框架板组成第五框架板组;第一框架板组由十块框架板组成;第二框架板组由六块框架板组成;第三框架板组由a块框架板组成;第四框架板组由六块框架板组成;第五框架板组由a块框架板组成;0≤a≤4;

步骤三、确定叠加六角板及n块框架板焊接顺序数;叠加六角板的焊接顺序数H0等于3;

第i块框架板的焊接顺序数等于Hi;第一框架板组内的十块框架板依质量从大到小,焊接顺序数依次为1、2、4、5、6、7、8、9、10、11;

第二框架板组内的六块框架板的焊接顺序数分别为12、13、14、15、16、17;第三框架板组内的a块框架板的焊接顺序数分别为18、19、…、17+a;第四框架板组内的六块框架板的焊接顺序数分别为18+a、19+a、20+a、21+a、22+a、23+a;第五框架板组内的a块框架板的焊接顺序数分别为24+a、25+a、…、23+2a;

将叠加六角板与n块框架板按焊接顺序数从小到大依次排列,得到叠加六角板与n块框架板的焊接顺序。

2.根据权利要求1所述的六角牛腿口钢节点焊接装配顺序的规划方法,其特征在于:所述的钢结构设计软件采用SOLIDWORKS。

3.根据权利要求1所述的六角牛腿口钢节点焊接装配顺序的规划方法,其特征在于:所述的基础六角板为焊接时直接放置在工作台上的六角板;叠加六角板为焊接时位于基础六角板上方的六角板;基础六角板与叠加六角板形状相同。

4.根据权利要求1所述的六角牛腿口钢节点焊接装配顺序的规划方法,其特征在于:所述第i块框架板的设计信息Ri还包括第i块框架板的材质。
