专利号: 2018105426812
申请人: 浙江金果知识产权有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-03-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

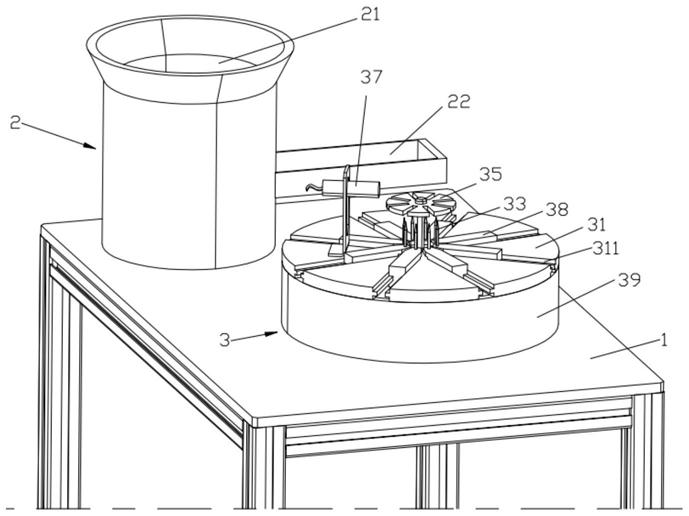

1.一种弹性皮套扩张机构,其特征在于包括:

移动盘,所述移动盘上绕其中心轴线均匀地分布有复数个滑移槽,每个所述滑移槽内设置有与其匹配的滑移块,所述滑移块的向内的一端上固设有一扩张针;

推移组件,所述推移组件用于推移所述滑移块以使得所述滑移块沿所述滑移槽向内/向外滑动;

工件托盘,所述工件托盘用于放置工件,其上开设有与所述滑移槽相同多数个避让槽,所述扩张针从所述避让槽中穿过;

所述推移组件包括螺旋盘和与所述螺旋盘的底端面连接旋转气缸,所述螺旋盘上开设有阿基米德螺旋线槽,所述滑移块与所述阿基米德螺旋线槽滑动连接;

每个所述滑移块的底端面均设置有定位柱,所述定位柱上套设有轴承,所述轴承设置于所述阿基米德螺旋线槽内并在所述阿基米德螺旋线槽内滑动。

2.根据权利要求1所述的一种弹性皮套扩张机构,其特征在于:该弹性皮套扩张机构还包括工作桌和固设于所述工作桌的桌面上的中空的承载座,所述移动盘固设于所述承载座的上方,所述螺旋盘嵌设于所述承载座中,所述旋转气缸被围于所述承载座之中并固设于所述工作桌的桌面上。

3.根据权利要求1所述的一种弹性皮套扩张机构,其特征在于:所述滑移块的两侧开设有凹槽以使得其横截面呈工字型,所述滑移槽的两内侧壁分别设置有与所述凹槽相匹配的凸块,所述滑移块设置于所述滑移槽内且两者通过所述凹槽和凸块实现配合。

4.根据权利要求1所述的一种弹性皮套扩张机构,其特征在于:所述滑移块高于所述移动盘的上表面。

5.根据权利要求1所述的一种弹性皮套扩张机构,其特征在于:所述移动盘上沿其中心轴线均匀地分布有八个滑移槽。
