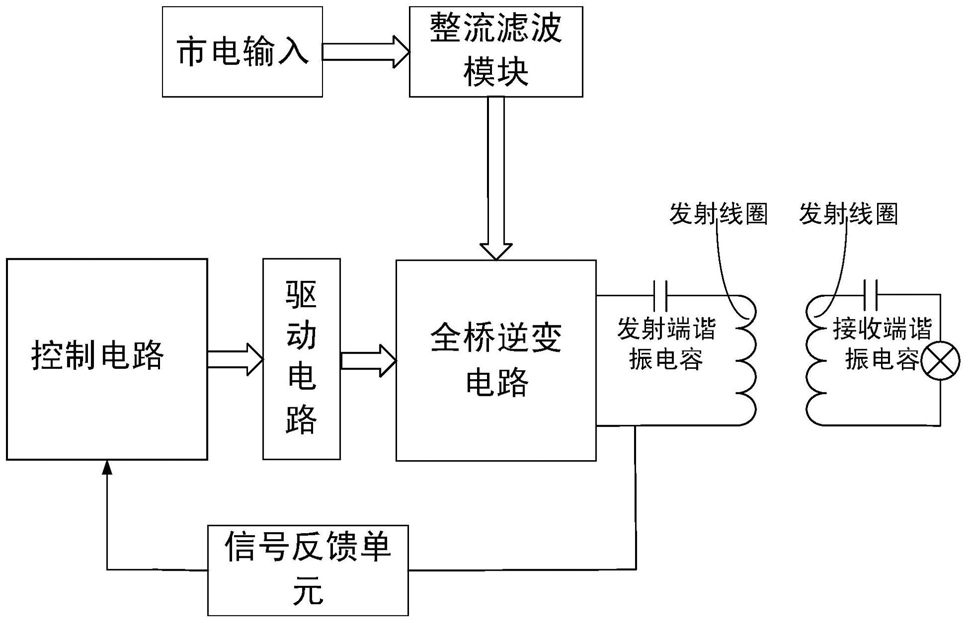

1.一种谐振式无线充电系统，其特征在于，包括整流滤波模块、全桥逆变电路、驱动电路、控制电路、信号反馈单元、谐振发射单元以及谐振接收单元，其中，所述整流滤波模块与市电输入相连接，用于输出直流电压以为该系统提供供电；

所述全桥逆变电路用于根据驱动电路的驱动信号将所述整流滤波模块输出的直流电压逆变为与所述谐振发射单元频率相匹配的交流电；

所述谐振接收单元与所述谐振发射单元工作在谐振状态，两者之间产生磁场耦合共振并以此实现能量的无线传输；

所述信号反馈单元与所述谐振发射单元相连接，用于向所述控制电路传输反馈信号；

所述控制电路用于根据反馈信号输出控制信号控制所述驱动电路；

所述控制电路包括限幅和过零检测电路、启动与停止电路、过流保护电路和灭弧电路，所述过流保护电路和限幅和过零检测电路与反馈信号相连接；

所述启动与停止电路采用逻辑器件实现，用于根据所述限幅和过零检测电路、过流保护电路和灭弧电路的输出信号控制所述驱动电路；

所述的限幅和过零检测电路包括第一二极管D1、第二二极管D2、第三二极管D3、第四二极管D4、第五二极管D5、第六二极管D6、第一电容C1、第一电阻R1、施密特触发器U1，其中，第一二极管D1的阳极与第三二极管D3的阳极、第一电容C1的一端相连共同与反馈信号相连接；第一二极管D1的阴极与第二二极管D2的阴极相连；第三二极管D3的阴极与第四二极管D4的阴极相连；第二二极管D2的阳极与第四二极管D4的阳极、第六二极管D6的阳极、施密特触发器U1的第2引脚相连并接地；第一电容C1的另一端与第一电阻R1的一端相连；第一电阻R1的另一端与第五二极管D5的阳极、第六二极管D6的阴极、施密特触发器U1的第3引脚相连；第五二极管D5的阴极与施密特触发器U1的第1引脚相连并接上+5V电源；施密特触发器U1的第4引脚连接到启动与停止电路的输入端；所述的第一二极管D1、第四二极管D4为肖特基二极管；第二二极管D2、第三二极管D3为稳压二极管；第五二极管D5、第六二极管D6为开关二极管；第一电容C1为瓷片电容；施密特触发器U1的型号为74HC14；

所述的启动与停止电路包括施密特触发器U2、U6与U7、与门U3和U4、D触发器U5、第七二极管D7、第二电阻R2、第二电容C2，其中，D触发器U5的第1引脚与施密特触发器U7的输出端相连；施密特触发器U7的输入端与第七二极管D7的阳极、第二电容C2的一端、第二电阻R2的一端相连；第二电容C2另一端接地；D触发器U5的第2引脚接地；D触发器U5的第3引脚与经过限幅和过零检测电路的信号、施密特触发器U2的输入端、与门U4的第1引脚相连；施密特触发器U2的输出端与与门U3的第一引脚相连，D触发器U5的第4引脚与第七二极管D7的阴极、第二电阻R2的另一端、施密特触发器U6的输出端相连；D触发器U5的第5引脚与与门U4的第2引脚、与门U3的第2引脚相连；与门U3和与门U4的输出端连接驱动电路；D触发器U5的第6引脚悬空；所述的施密特触发器U2、U6和U7的型号是74HC14；与门U3和U4型号为74HC08、D触发器U5型号为74HC74；

所述的过流保护电路包括第八二极管D8、第九二极管D9、第十二极管D10、第十一二极管D11、第三电容C3、第四电容C4、第五电容C5、第六电容C6、第三电阻R3、第四电阻R4、第五电阻R5、可变电阻VR1、电压比较器U9；电压比较器U9的第1引脚与其第4引脚、第六电容C6的一端、第三电阻R3的一端、第三电容C3的一端、第九二极管D9与第十一二极管D11的阳极相连并接地；第九二极管D9的阴极与第八二极管D8的阳极、反馈信号的一端相连；第十一二极管D11的阴极与第十二极管D10的阳极、反馈信号的另一端相连；电压比较器U9的第2引脚与可变电阻VR1的滑动端、第五电容C5的一端相连；第五电容C5的另一端与可变电阻VR1的一端、第四电容C4的一端相连并接地；可变电阻VR1的另一端与第四电阻R4的一端相连；电压比较器U9的第3引脚与第三电阻R3的另一端、第三电容C3的另一端、第八二极管D8的阴极和第十二极管D10的阴极相连；电压比较器U9的第5引脚和第6引脚相连；电压比较器U9的第7引脚与第六电容C6的另一端、第五电阻R5的一端相连；第五电阻R5的另一端接+5V电源；电压比较器U9的第8引脚与第四电阻R4的另一端、第四电容C4的另一端相连并接上+9V电源；

所述的电压比较器U9的型号为LM311；

所述的灭弧电路包括555芯片U10与U11、第六电阻R6、第七电阻R7、第八电阻R8、第九电阻R9、第十电阻R10、第十一电阻R11、第十二电阻R12、第十三电阻R13、第十四电阻R14、第七电容C7、第八电容C8、第九电容C9、第十电容C10、第十一电容C11、第十二电容C12、第十三电容C13、第十四电容C14、第十二二极管D12、第十三二极管D13、第十四二极管D14、滑动变阻器VR2与VR3、光纤头U12与U13、施密特触发器U14、与门U15、D触发器U16；555芯片U10的第1引脚与第7引脚相连并接地；555芯片U10的第2引脚与其第6引脚、第七电容C7、第六电阻R6的一端相连；第六电阻R6的另一端接滑动变阻器VR2的一端；第七电容C7的另一端接地；555芯片U10的第3引脚与滑动变阻器VR2的另一端、第十电容C10的一端相连；555芯片U10的第4引脚与第七电阻R7、第十二二极管D12的阴极、第八电阻R8的一端、555芯片U11的第8引脚、滑动变阻器VR3的一端相连；555芯片U10的第5引脚与第八电容C8的一端相连；第八电容C8的另一端接地；555芯片U10的第8引脚与第九电容C9的一端相连；第九电容C9的另一端接地；555芯片U11的第1引脚接地；555芯片U11的第2引脚与第十电容C10的另一端、第七电阻R7的另一端、第十二二极管D12的阳极相连；555芯片U11的第3引脚与第十电阻R10的一端、第十一电阻R11的一端相连；555芯片U11的第4引脚接第八电阻R8的另一端；555芯片U11的第5引脚与第十二电容C12的一端相连；第十二电容C12的另一端接地；555芯片U11的第6引脚与其第7引脚、第九电阻R9的一端、第十三电容C13的一端相连；第九电阻R9的另一端与滑动变阻器VR3的另一端相连；555芯片U11的第8引脚与第十一电容C11的一端相连；第十一电容C11的另一端接地；光纤头U12的第2引脚与其第6引脚、第7引脚、第十一电阻R11的另一端相连；光纤头U12的第3引脚接地；光纤头U13的第2引脚与其第6引脚、第十二电阻R12的一端、第十四电容C14的一端相连；第十四电容C14的另一端接地；光纤头U13的第3引脚与第十二电阻R12的另一端、施密特触发器U14的输入端、第十四二极管D14的阴极相连；第十四二极管D14的阳极接第十三电阻R13的一端；第十三电阻R13的另一端接+5V电源；光纤头U13的第7引脚接地；施密特触发器U14的输出端与与门U15的第1引脚、D触发器U16的第3引脚相连；与门U15的第2引脚与D触发器U16的第5引脚相连；D触发器U16的第1引脚悬空；D触发器U16的第2引脚与其第4引脚相连并接+5V电源；D触发器U16的第6引脚接第十四电阻R14；第十四电阻R14的另一端接地；所述的第十三二极管D13与第十四二极管D14为发光二极管；光纤头U12与U13采用芯片HFBR2412，施密特触发器U14采用芯片74HC14，与门U15采用芯片

74HC08，D触发器U16采用芯片74HC74。

2.根据权利要求1所述的谐振式无线充电系统，其特征在于，所述信号反馈单元采用互感器。

3.根据权利要求1或2所述的谐振式无线充电系统，其特征在于，所述谐振发射单元包括发射端谐振电容和发射线圈。

4.根据权利要求1或2所述的谐振式无线充电系统，其特征在于，所述谐振接收单元包括接收端谐振电容和接收线圈。
