1.一种贵金属纳米颗粒嵌入稀土掺杂发光材料内部的方法，其特征在于该方法由下述步骤组成：(1)贵金属纳米颗粒包覆稀土掺杂发光材料

将稀土掺杂发光材料加入去离子水中，并加入还原剂，室温超声5～20分钟后，加热至

60～90℃，再加入硅烷偶联剂，继续升温至90～100℃，然后加入0.01～0.1mol/l贵金属可溶性盐的水溶液，恒温反应10～30分钟，自然冷却，离心、洗涤、干燥，得到包覆贵金属纳米颗粒的稀土掺杂发光材料；

(2)贵金属纳米颗粒嵌入稀土掺杂发光材料内部

将包覆贵金属纳米颗粒的稀土掺杂发光材料用激光照射2秒～20分钟，激光波长与贵金属纳米颗粒等离激元共振峰的波长耦合，激光功率密度为1.7×103～4.0×104W/cm2，使贵金属纳米颗粒粒径增大并嵌入稀土掺杂发光材料内部。

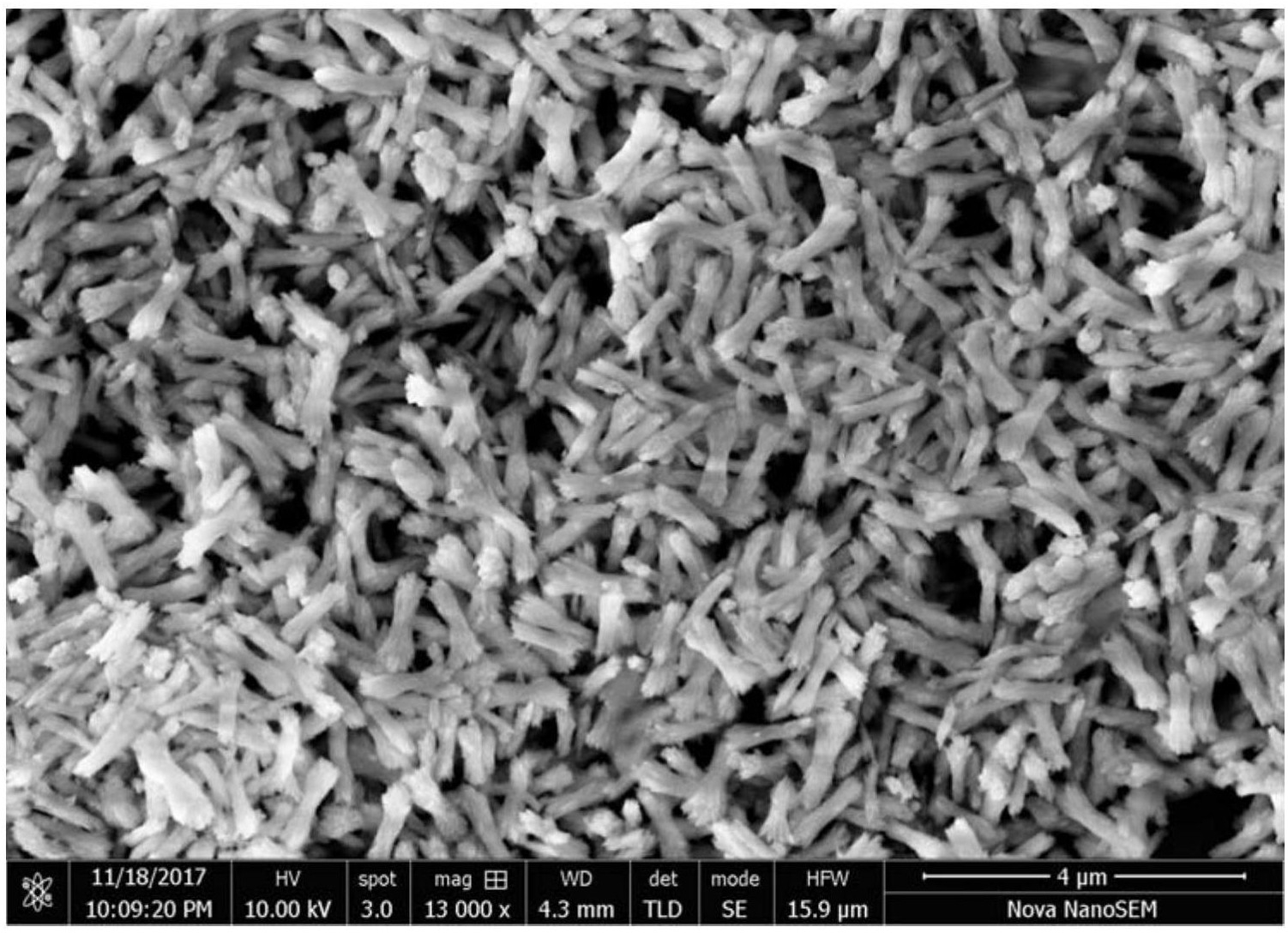

2.根据权利要求1所述的贵金属纳米颗粒嵌入稀土掺杂发光材料内部的方法，其特征在于：所述稀土掺杂发光材料为YF3:RE3+亚微米晶体、LaF3:RE3+亚微米晶体NaYF4:RE3+亚微米晶体、NaYbF4:RE3+亚微米晶体、NaGdF4:RE3+亚微米晶体、NaLaF4:RE3+亚微米晶体中任意一种，其中RE3+是镧系离子中任意一个或两个。

3.根据权利要求2所述的贵金属纳米颗粒嵌入稀土掺杂发光材料内部的方法，其特征在于：步骤(1)中，所述稀土掺杂发光材料与去离子水的质量-体积比为1mg:1～3mL。

4.根据权利要求2所述的贵金属纳米颗粒嵌入稀土掺杂发光材料内部的方法，其特征在于：步骤(1)中，所述稀土掺杂发光材料与贵金属可溶性盐、还原剂、硅烷偶联剂的摩尔比为1:(0.06～0.3):(20～50):(0.3～1.5)。

5.根据权利要求4所述的贵金属纳米颗粒嵌入稀土掺杂发光材料内部的方法，其特征在于：所述贵金属可溶性盐为氯金酸、氯化银、硝酸银中任意一种。

6.根据权利要求5所述的贵金属纳米颗粒嵌入稀土掺杂发光材料内部的方法，其特征在于：所述还原剂为柠檬酸三钠、柠檬酸、抗坏血酸、草酸、硼氢化钠、乙二醇中任意一种。

7.根据权利要求4所述的贵金属纳米颗粒嵌入稀土掺杂发光材料内部的方法，其特征在于：所述硅烷偶联剂为3-氨丙基三甲氧基硅氧烷、(甲基丙烯酰氧)丙基三甲氧基硅烷、乙烯基三乙氧基硅烷中任意一种。

8.根据权利要求1所述的贵金属纳米颗粒嵌入稀土掺杂发光材料内部的方法，其特征在于：步骤(2)中，激光功率密度为1.0～2.0×104W/cm2，激光照射时间为2～10秒。
