专利号: 2018105481398
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

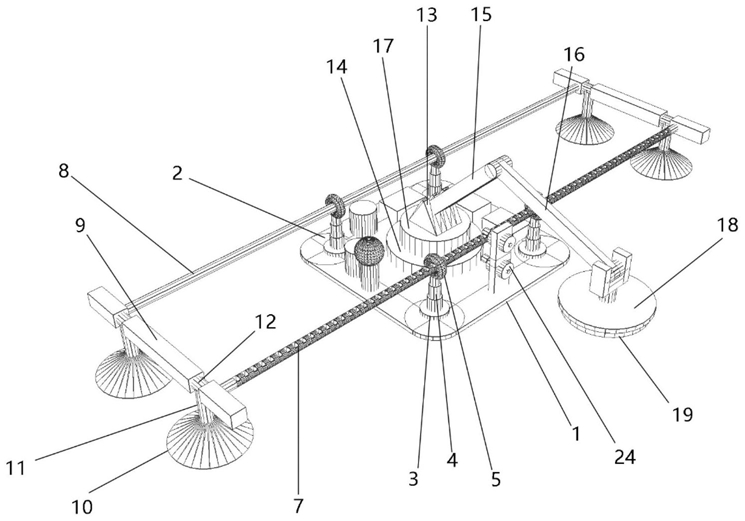

1.一种蜘蛛形玻璃清洁机器人,其特征在于,包括主体(1)和可伸缩轨道滑扣(2),所述可伸缩轨道滑扣(2)设置于主体(1)内表面的四个拐角上,所述可伸缩轨道滑扣(2),包括固定在所述主体(1)内表面上的底盘(3),每个所述底盘(3)中心处固定有伸缩杆(4),每个所述伸缩杆(4)的端部固定有固定环(5),还包括平行设置的第一轨道(7)和第二轨道(8),且所述第一轨道(7)和第二轨道(8)的两端均穿过所述固定环(5),所述第一轨道(7)中还设置有齿条,所述第一轨道(7)和第二轨道(8)的两端通过平行设置的连接杆(9)连接,每个所述连接杆(9)内套有转轴(12),每个所述转轴(12)的两端均通过竖直设置的支杆(11)连接有防滑吸盘(10),所述主体(1)内表面中心处还设置有旋转底座(14),所述旋转底座(14)一端面上固定有机械手臂刷(13),所述主体(1)内表面上设置有控制机构、驱动机构、空气泵(25)和图像采集设备(26)。

2.根据权利要求1所述的一种蜘蛛形玻璃清洁机器人,其特征在于,所述控制机构,包括嵌入系统(21)和电机驱动板(22),所述嵌入系统(21)内集成有无线收发设备,所述嵌入式系统(21)与电机驱动板(22)电连接。

3.根据权利要求1所述的一种蜘蛛形玻璃清洁机器人,其特征在于,所述驱动机构,包括呈上下设置在所述主体(1)内表面上的两个减速电机(24),还包括齿轮,所述齿轮分别安装在两个所述减速电机(24)上,其中一个所述齿轮和所述第一轨道(7)内的齿条啮合。

4.根据权利要求1所述的一种蜘蛛形玻璃清洁机器人,其特征在于,所述旋转底座(14)穿出所述主体(1)内表面的端面还固定有真空吸盘(23)。

5.根据权利要求1所述的一种蜘蛛形玻璃清洁机器人,其特征在于,所述机械手臂刷(13),包括固接在旋转底座(14)上的机械手臂旋转底座(17),所述机械手臂旋转底座(17)上活动固接有第一机械臂(15),所述第一机械臂(15)通过关节活动连接第二机械臂(16),所述第二机械臂(16)活动固接有旋转盘(18),所述旋转盘(18)外表面设置有刷头(19)。

6.根据权利要求1所述的一种蜘蛛形玻璃清洁机器人,其特征在于,每个所述伸缩杆(4)均为三节伸缩杆。

7.根据权利要求1所述的一种蜘蛛形玻璃清洁机器人,其特征在于,所述第一轨道(7)穿过的一个所述固定环(5)上还设置有锁止器(6)。

8.根据权利要求7所述的一种蜘蛛形玻璃清洁机器人,其特征在于,所述锁止器(6),包括固定在所述固定环(5)上的架体(33),所述架体(33)内呈对称竖直设置固定杆(32),两个所述固定杆(32)通过水平设置有连接板(30)连接,且所述固定杆(32)一端固定在所述架体(33)顶部,所述固定杆(32)另一端穿过所述连接板(30)底部,所述连接板(30)底部外表面呈对称竖直固定有锁舌(29),所述锁舌(29)穿出所述架体(33)底面时能卡在第一轨道(7)中的齿条上,所述架体(33)顶部固定有直流电机(28),所述直流电机(28)的电机轴上固定有螺旋杆(31),所述螺旋杆(31)穿过连接板(30)的中心处。
