专利号: 2018105499211
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

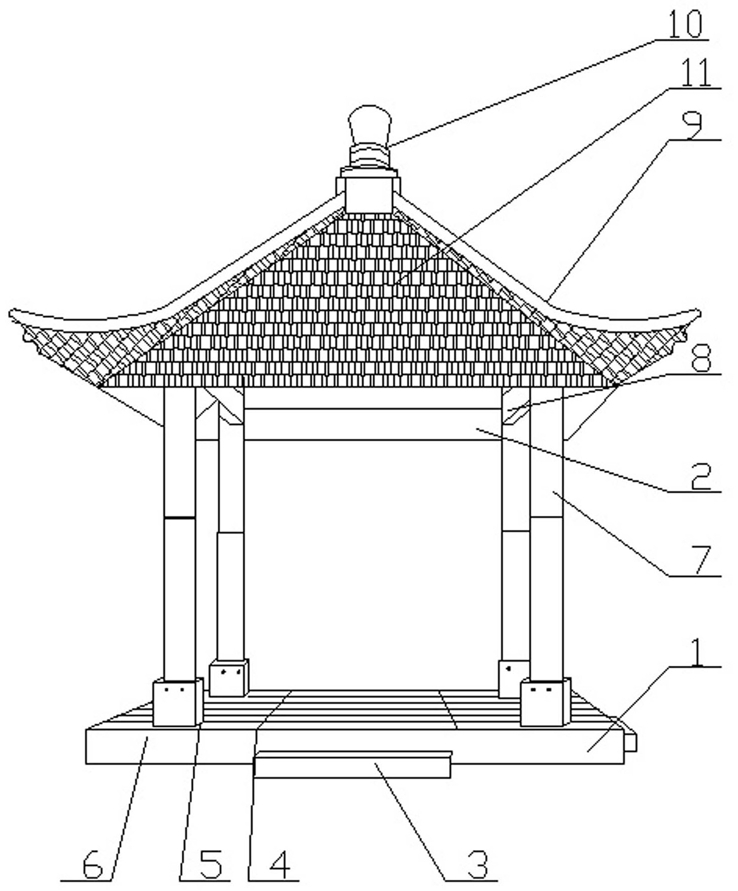

1.一种折叠可移动中式亭,其特征在于:包括亭基(1)和亭主体(2),所述的亭基(1)包括台阶(3)、桁架(4)、地板(5)和柱础(6),所述的亭主体(2)包括柱(7)、梁(8)、屋脊(9)、宝顶(10)和屋面(11);所述的亭基(1)和亭主体(2)通过柱础(6)和柱(7)连接;所述的柱础(6)与地基使用锚杆连接固定,所述的桁架(4)与柱础(6)通过杆件连接固定,地板(5)铺设在桁架(4)上,柱(7)与柱础(6)使用杆件连接固定,所述的柱(7)与梁(8)固定连接,所述的柱(7)与屋脊(9)活动连接 ,所述的屋脊(9)与宝顶(10)固定连接,所述的屋脊(9)与屋面(11)活动连接;所述的柱(7)分为柱Ⅰ(7-1)和柱Ⅱ(7-2),柱Ⅰ(7-1)的顶部设有凸条,柱Ⅰ(7-1)设有滑道,柱Ⅰ(7-1)与柱Ⅱ(7-2)绕柱(7)中心节点活动连接;所述的梁(8)分为梁Ⅰ(8-1)、梁Ⅱ(8-2)和梁Ⅲ(8-3),所述的梁Ⅰ(8-1)和梁Ⅲ(8-3)活动安装在梁Ⅱ(8-2)的两侧,其中,梁Ⅰ(8-1)和梁Ⅲ(8-3)设置有对接块,与梁Ⅱ(8-2)开端开有的拼接槽对接;所述的屋脊(9)分为屋脊Ⅰ(9-1)、屋脊Ⅱ、屋脊Ⅲ和屋脊Ⅳ(9-4),所述的屋脊Ⅲ下设有滑道,所述的柱Ⅰ(7-1)的顶部的凸条嵌入屋脊Ⅲ的滑道上,所述的柱(7)沿滑道移动。

2.根据权利要求1所述的一种折叠可移动中式亭,其特征在于:所述的屋面(11)由八块屋面拼接而成,分别为屋面Ⅰ(11-1)、屋面Ⅱ(11-2)、屋面Ⅲ(11-3)、屋面Ⅳ(11-4)、屋面Ⅴ(11-5)、屋面Ⅵ(11-6)、屋面Ⅶ(11-7)和屋面Ⅷ(11-8);各所述屋面活动连接,所述的屋面(11)通过折页与屋脊(9)相连。

3.根据权利要求1所述的一种折叠可移动中式亭,其特征在于:所述的宝顶(10)分为两部分宝顶Ⅰ(10-1)和宝顶Ⅱ(10-2),所述的宝顶Ⅱ(10-2)中设有空腔,所述的宝顶Ⅰ(10-1)滑落入宝顶Ⅱ(10-2)中。
