专利号: 2018105506338
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

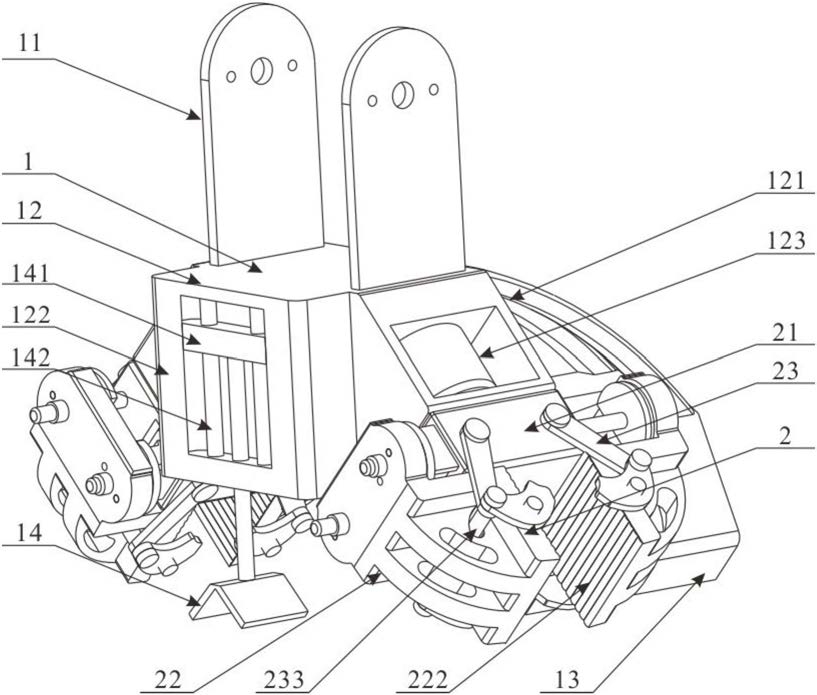

1.一种爬塔机器人复合足,其特征在于,包括吸附足架(1)和夹持机构(2),所述吸附足架(1)包括架体(12),所述架体(12)内设置有单片机,架体(12)上端固定设置有连接片(11),架体(12)包括弹簧安装槽(122),弹簧安装槽(122)的两侧对称设置有电机安装槽(121),弹簧安装槽(122)的后侧固定设置有吸附臂(13);所述弹簧安装槽(122)下部安装有纠偏足架(14),纠偏足架(14)的末端与弹簧(142)固定连接;

所述电机安装槽(121)的下侧与夹持机构(2)的齿条盒(21)固定连接,所述齿条盒(21)的两侧壁上分别对称设置有齿条(211);电机安装槽(121)内设置有电机(123),电机(123)的输出轴贯穿齿条盒(21)的上表面并与齿条(211)啮合连接,电机(123)与单片机连接;

所述齿条(211)的末端贯穿齿条盒(21)的侧壁并与防滑夹(214)固定连接,防滑夹(214)的下端设置有夹持臂(22);两侧夹持臂(22)相对的一面设置有防滑面(222),两侧防滑面(222)相互平行;

夹持臂(22)上贯穿设置有限位槽(221),齿条盒(21)上与齿条(211)所在侧面相邻的两个侧面上对称地铰接有两对抱紧臂(23),同一侧面上相对设置有两个抱紧臂(23),两相互平行抱紧臂(23)的中部通过限位桁杆(233)连接,限位桁杆(233)套设于限位槽(221)内。

2.根据权利要求1所述的爬塔机器人复合足,其特征在于,所述纠偏足架(14)末端与压力传感器(141)的下表面固定连接,压力传感器(141)的上表面与弹簧(142)固定连接,压力传感器(141)与单片机连接。

3.根据权利要求1所述的爬塔机器人复合足,其特征在于,所述吸附臂(13)的末端设置有电磁铁安装槽(131),电磁铁安装槽(131)内安装有吸附电磁铁(132)。

4.根据权利要求1所述的爬塔机器人复合足,其特征在于,所述齿条(211)的后部连接有导杆(212),两个齿条(211)上导杆(212)的位置分别位于相对的一侧。

5.根据权利要求4所述的爬塔机器人复合足,其特征在于,所述导杆(212)和齿条(211)与防滑夹(215)的连接部固定设置有紧固件(213),所述紧固件(213)与防滑夹(215)固定连接。

6.根据权利要求1所述的爬塔机器人复合足,其特征在于,所述抱紧臂(23)包括抱紧后臂(231),抱紧后臂(231)的一端与齿条盒(21)的侧壁铰接,另一端与抱紧前臂(232)铰接,抱紧后臂(231)与抱紧前臂(232)的铰接部与限位桁杆(233)固定连接;抱紧前臂(232)的中部与防滑面(222)的侧壁铰接。

7.根据权利要求6所述的爬塔机器人复合足,其特征在于,所述抱紧前臂(232)上设置有弧形凹槽。
