1.一种白光LED用硼酸盐橙色荧光粉，其特征在于，该荧光粉具有如下化学表示式：RSr(2-x)M(BO3)3:xEu2+，其中，x＝0.001～0.1，R为Na或K，M为Zr或Hf。

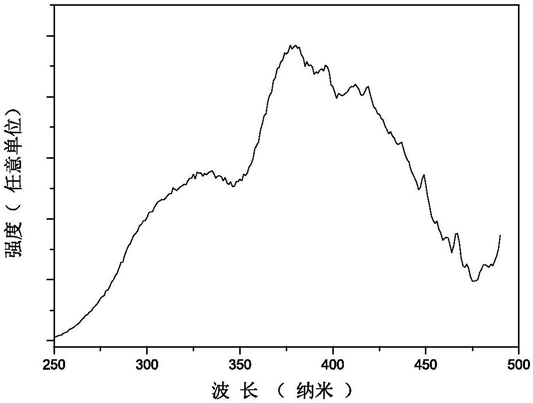

2.一种权利要求1所述的白光LED用硼酸盐橙色荧光粉的制备方法，其特征在于，包括：按化学式RSr(2-x)M(BO3)3:xEu2+的化学计量比称取相应的原料，所述原料分别为锶的无机盐、硼酸、氧化铕、含R的无机盐和含M的氧化物，其中，x＝0.001～0.1；将所述原料的均匀混合物在还原气氛下于高温炉内烧结后缓慢冷却至室温，得到硼酸盐橙色荧光粉。

3.如权利要求2所述的制备方法，其特征在于：所述烧结的温度为800～1050℃，烧结时间为3～7小时。

4.如权利要求2或3所述的制备方法，其特征在于：所述含R的无机盐为含R的碳酸盐。

5.如权利要求4所述的制备方法，其特征在于：所述含R的碳酸盐为碳酸钠或碳酸钾。

6.如权利要求2、3或5所述的制备方法，其特征在于：所述锶的无机盐为碳酸锶。

7.如权利要求4所述的制备方法，其特征在于：所述锶的无机盐为碳酸锶。

8.如权利要求2至7中任一项所述的制备方法，其特征在于：所述含M的氧化物为氧化锆或氧化铪。

9.如权利要求2至8中任一项所述的制备方法，其特征在于：所述还原气氛为氮氢混合气或CO气氛。
