专利号: 2018105542599
申请人: 辽宁科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

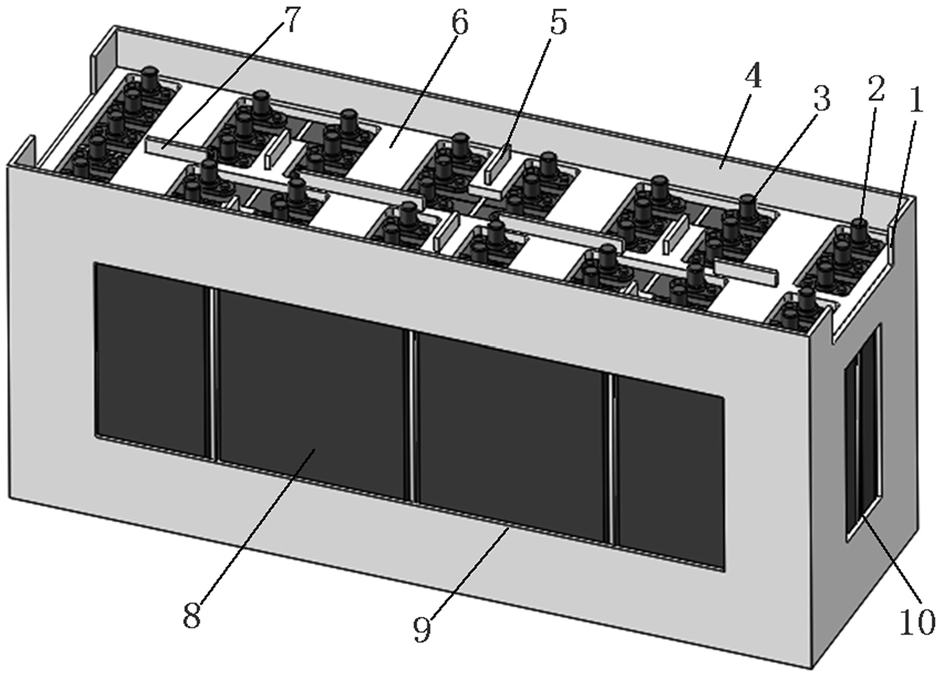

1.一种新型电池组绝缘隔板结构,包括水平上绝缘隔板和上端开通的外围绝缘隔框,其特征在于上绝缘隔板设置在外围绝缘隔框上端,上绝缘隔板下端插接有垂直下纵绝缘隔板和下横绝缘隔板,下纵绝缘隔板和下横绝缘隔板下端与外围绝缘隔框底板相接,下纵绝缘隔板与下横绝缘隔板分割出多个相等的隔离区域,上绝缘隔板相应于隔离区域设置有电池端子露出口;

所述外围绝缘隔框侧壁设置有镂空口;

所述上绝缘隔板、下纵绝缘隔板和下横绝缘隔板均为长方形隔板,外围绝缘隔框为长方体框;上绝缘隔板四边与外围绝缘隔框内四壁相接,下横绝缘隔板与上绝缘隔板的长度方向相对应设置在上绝缘隔板的中部,下纵绝缘隔板与上绝缘隔板的宽度方向相对应与下横绝缘隔板交叉相接;

所述下纵绝缘隔板为三个,沿上绝缘隔板的长度方向均布;

所述下横绝缘隔板上端具有向上方凸出与下横绝缘隔板厚度一致且在同一平面的矩形插头,下纵绝缘隔板上端具有向上方凸出与下纵绝缘隔板厚度一致且在同一平面的矩形插头,上绝缘隔板上相应于矩形插头设置有插口;下横绝缘隔板上端非矩形插头部分设置有垂直条状上插槽,下纵绝缘隔板下端中部相应于垂直条状上插槽设置有垂直条状下插槽;

所述上绝缘隔板长度方向一端的电池端子露出口为一个长方形电池端子露出口,该长方形电池端子露出口长度方向两端延伸至等距接近上绝缘隔板宽度方向端部,长方形电池端子露出口长度方向与上绝缘隔板长度方向垂直;上绝缘隔板长度方向另一端的电池端子露出口为两个等尺寸的长方形电池端子露出口,该两个等尺寸的长方形电池端子露出口对称设置在上绝缘隔板长轴两侧,该两个等尺寸的长方形电池端子露出口的长轴与上绝缘隔板长轴垂直,该两个等尺寸的长方形电池端子露出口长度方向外端与上绝缘隔板对应长边的间距与所述一个长方形电池端子露出口长度方向端部与上绝缘隔板对应长边的间距相等;

所述上绝缘隔板长度方向两端电池端子露出口之间的电池端子露出口为凹字形组开口,凹字形组开口包括等尺寸同朝向的前凹字形开口和后凹字形开口,前凹字形开口与后凹字形开口沿上绝缘隔板宽度方向均匀布置,前凹字形开口与后凹字形开口的中心线重合并与上绝缘隔板长轴垂直,前凹字形开口前端与邻近上绝缘隔板长边的间距、后凹字形开口后端与邻近上绝缘隔板长边的间距、所述一个长方形电池端子露出口长度方向端部与上绝缘隔板对应长边的间距相等;前凹字形开口与后凹字形开口的最近间距、所述两个等尺寸的长方形电池端子露出口的间距相等;

凹字形开口凹陷处相应于下纵绝缘隔板上端矩形插头设置有插口,该插口设置在凹陷处的中心;与下横绝缘隔板上端矩形插头相对应插口的水平投影与凹字形开口的水平投影部分重合且设置在凹字形开口侧部;

所述凹字形组开口为三个,对应三个下纵绝缘隔板,中间凹字形组开口的朝向与两侧凹字形组开口的朝向相反;下横绝缘隔板上端的矩形插头为四个,对称设置在上绝缘隔板短轴两侧,靠近中部的两个矩形插头的长度大于两侧两个矩形插头的长度,较长矩形插头的横向中心与其两侧纵绝缘隔板间距中心重合;

所述凹字形开口两侧开口的宽度、所述一个长方形电池端子露出口的宽度、两个等尺寸的长方形电池端子露出口的宽度相等;

所述长方体框的四壁上均设置有一个镂空口,相对侧壁上的镂空口对称设置且设置在侧壁的中部,镂空口的形状与所在侧壁的形状相对应;

所述长方体框长度方向两端侧壁上端中部设置有横向矩形缺口,矩形缺口的长度大于其所在侧壁镂空口的宽度,该侧壁镂空口为竖向矩形镂空口。
