专利号: 2018105543125
申请人: 绍兴市高砚智生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

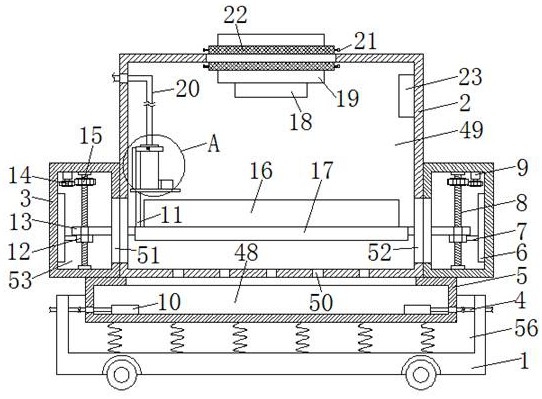

1.一种兽医专用动物治疗护笼,包括底座(1),其特征在于,所述底座(1)的上端设有限位凹槽(56),所述限位凹槽(56)的内底部设有多个第一弹簧,多个所述第一弹簧的上端连接有收放板(5),所述收放板(5)的上端设有收放槽(48),所述收放槽(48)的内底部对称设有两个抽水泵(10),两个所述抽水泵(10)的侧壁均贯穿设有第一输水管(4),两个所述第一输水管(4)均依次贯穿收放板(5)的侧壁、底座(1)的侧壁,所述收放板(5)的上端侧壁固定连接有壳体(2),所述壳体(2)的内部设有中空腔(49),所述壳体(2)的底部侧壁贯穿设有多个与中空腔(49)相互连通的通水孔(50),所述壳体(2)的前侧壁贯穿设有开口,所述开口处连接有玻璃门,所述玻璃门的侧壁贯穿设有多个透气孔,所述壳体(2)的两端侧壁均固定连接有固定箱(3),两个所述固定箱(3)的内部均设有升降腔(53),两个所述固定箱(3)靠近壳体(2)的一端侧壁均贯穿设有与升降腔(53)相互连通的第一升降槽(51),所述壳体(2)的两端侧壁均贯穿设有与中空腔(49)相互连通的第二升降槽(52),所述升降腔(53)、第一升降槽(51)、第二升降槽(52)、中空腔(49)相互连通,两个所述升降腔(53)内均设有第一螺纹杆(8),两个所述第一螺纹杆(8)均与升降腔(53)的内侧壁转动连接,两个所述第一螺纹杆(8)的外侧壁均固定连接有从动轮(15),两个所述升降腔(53)的内顶部均固定连接有电机(9),两个所述电机(9)的输出轴末端均固定连接有与从动轮(15)相互啮合的主动轮(14),两个所述第一螺纹杆(8)的外侧壁均设有抬升杆(13),两个所述第一螺纹杆(8)均贯穿相对的抬升杆(13)的侧壁并与其滑动连接,两个所述第一螺纹杆(8)的外侧壁均设有升降环(12),两个所述升降环(12)均与相对的第一螺纹杆(8)螺纹连接,且两个所述升降环(12)的上端侧壁均与同一侧的抬升杆(13)底部侧壁相抵,两个所述抬升杆(13)相对的侧壁均依次贯穿第一升降槽(51)和第二升降槽(52)并延伸至中空腔(49)内,两个所述抬升杆(13)相对的侧壁固定连接有抬升板(17),两个所述升降腔(53)的内侧壁均固定连接有第一限位块(6),两个所述第一限位块(6)的侧壁均设有第一滑动槽,两个所述升降环(12)的侧壁均设有延伸块(7),两个所述延伸块(7)均与同一侧的第一滑动槽滑动连接,所述抬升板(17)的上端侧壁固定连接有放置板(16),所述放置板(16)的上端侧壁设有放置槽(55),所述抬升板(17)的上端侧壁设有第一竖杆(11),所述第一竖杆(11)的上端侧壁水平设有水平板(24),所述水平板(24)的上端侧壁竖直设有第二竖杆(47),所述第二竖杆(47)的侧壁固定连接有第一限位装置,所述水平板(24)的上端侧壁设有喂食装置,所述喂食装置包括设置在水平板(24)上端的盛水桶(27),所述盛水桶(27)的内部设有盛水腔,所述盛水桶(27)的侧壁贯穿设有与盛水腔相互连通的接水板(26),所述接水板(26)的上端侧壁设有接水槽,所述接水板(26)的侧壁固定连接有投食板(25),所述投食板(25)的上端侧壁设有投食槽(54),所述盛水桶(27)的上端侧壁贯穿设有与盛水腔相互连通的第二输水管(20),所述第一限位装置相对的侧壁与盛水桶(27)的外侧壁相抵,所述壳体(2)的上端侧壁贯穿设有环形板(22),所述环形板(22)的内侧壁设有安装箱(19),所述环形板(22)的外侧壁贯穿设有多个第二螺纹杆(21),多个所述第二螺纹杆(21)均与安装箱(19)的外侧壁相抵,所述安装箱(19)的内部设有安装腔(57),所述安装箱(19)的底部侧壁固定连接有防护板(18),所述防护板(18)的上端侧壁设有防护槽(59),所述安装箱(19)的底部侧壁贯穿设有与安装腔(57)相互连通的第一连接槽(58),所述防护板(18)的底部侧壁贯穿设有与防护槽(59)相互连通的第二连接槽(60),所述安装腔(57)、第一连接槽(58)、防护槽(59)、第二连接槽(60)相互连通,所述安装腔(57)的内顶部转动连接有两个悬挂杆(34),两个所述悬挂杆(34)的下端连接有摄像机(38),所述摄像机(38)的下端贯穿第一连接槽(58)并延伸至防护槽(59)内,所述安装腔(57)相对的内侧壁均设有伸缩装置,两个所述伸缩装置相对的一端连接有第二限位装置,所述第二限位装置相对的侧壁均与摄像机(38)的外侧壁相抵。

2.根据权利要求1所述的一种兽医专用动物治疗护笼,其特征在于,所述第一限位装置包括第一弧形杆(30)和第二弧形杆(28),所述第一弧形杆(30)的侧壁与第二竖杆(47)的侧壁固定连接,所述第一弧形杆(30)的侧壁与第二弧形杆(28)的侧壁通过转轴转动连接,所述第一弧形杆(30)与第二弧形杆(28)远离转轴的一端侧壁通过连接装置连接,所述第一弧形杆(30)和第二弧形杆(28)相对的侧壁均设有第一弧形块(31),两个所述第一弧形块(31)相对的侧壁均设有弧形槽,两个所述弧形槽内均设有第二弧形块(32),两个所述第二弧形块(32)与相对的弧形槽内侧壁之间均通过多个第二弹簧连接,两个所述第二弧形块(32)相对的侧壁均与盛水桶(27)的外侧壁相抵。

3.根据权利要求2所述的一种兽医专用动物治疗护笼,其特征在于,所述连接装置包括设置在第一弧形杆(30)侧壁上的第一卡槽(61),所述第一弧形杆(30)的外侧壁贯穿设有与第一卡槽(61)相互连通的第二卡槽(62),所述第二弧形杆(28)的侧壁固定连接有第二卡块(33),所述第二卡块(33)的侧壁设有第三卡槽(63),所述第三卡槽(63)内设有第二卡块(29),所述第二卡块(29)与第三卡槽(63)内侧壁之间连接有多个第三弹簧,所述第二卡块(29)远离第三弹簧的一端侧壁贯穿第二卡槽(62)并与其滑动连接。

4.根据权利要求1所述的一种兽医专用动物治疗护笼,其特征在于,所述伸缩装置为自动伸缩杆(40)。

5.根据权利要求1所述的一种兽医专用动物治疗护笼,其特征在于,所述第二限位装置包括设置在安装腔(57)内侧壁的限位板(41),所述限位板(41)的侧壁固定连接有第二限位块(43),所述第二限位块(43)的侧壁设有第二滑动槽,所述第二滑动槽内滑动连接有滑动块(44),所述限位板(41)的侧壁固定连接有第一连接板(42),所述第一连接板(42)和滑动块(44)的侧壁分别固定连接有第三弧形杆(35)和第四弧形杆(39),所述第三弧形杆(35)的内部设有弧形腔,所述第四弧形杆(39)的两端分别贯穿第三弧形杆(36)的两端侧壁并延伸至弧形腔内,所述第四弧形杆(39)的两端侧壁之间连接有第四弹簧,所述第三弧形杆(35)和第四弧形杆(39)相对的侧壁分别设有第三弧形块(46)和第四弧形块(45),所述第三弧形块(46)和第四弧形块(45)相对的侧壁均与摄像机(38)的外侧壁相抵,所述第三弧形杆(35)和第四弧形杆(39)远离限位板(41)的一端侧壁均设有第二连接板(36),两个所述第二连接板(36)之间贯穿设有多个第三螺纹杆(37)。

6.根据权利要求1所述的一种兽医专用动物治疗护笼,其特征在于,所述电机(9)为伺服电机。

7.根据权利要求1所述的一种兽医专用动物治疗护笼,其特征在于,所述中空腔(49)的内侧壁固定连接有照明灯(23)。

8.根据权利要求1所述的一种兽医专用动物治疗护笼,其特征在于,所述底座(1)的底部设有行走轮。
