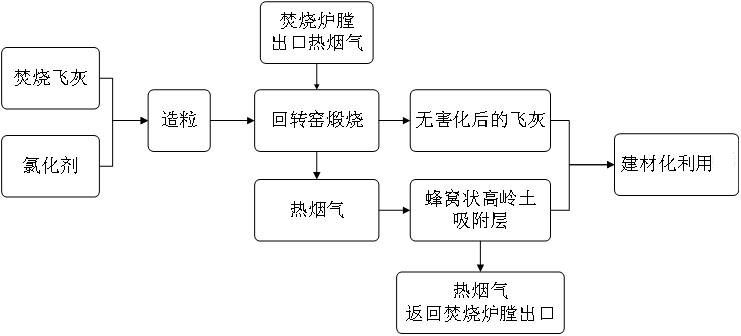

1.一种垃圾焚烧飞灰无害化资源化利用的方法，其特征在于，包括如下步骤：（1）选取过100 200目筛的氯化钙和氯化镁以3:1 5:1的质量比例均匀混合，制备成重~ ~金属氯化剂粉末；

（2）将重金属氯化剂粉末与焚烧飞灰以1:10-1:5的质量比例均匀混合；

（3）将均匀混合的氯化钙与焚烧飞灰混合物以8-12MPa的压强压制为直径3-10mm球形颗粒；

（4）使用回转窑对造粒飞灰进行煅烧，温度900-1100℃，球形颗粒在炉内停留时间30-

60min；

（5）回转窑下料口下游位置布置蜂窝状高岭土吸附层来高温吸附重金属蒸气，吸附层温度900-1100℃；

（6）步骤（4）处理后的飞灰颗粒与步骤（5）吸附后的高岭土吸附层混合后破碎，可作路基材料或建材。

2.根据权利要求1所述的一种垃圾焚烧飞灰无害化资源化利用的方法，其特征在于步骤（4）所述的回转窑，其类型为外热式回转窑，内部载气流速为0.1-0.3m/s；载气采用垃圾焚烧炉膛出口烟气，温度大于800℃；载气流经蜂窝状高岭土吸附层后，排出回转窑，返回至垃圾焚烧炉炉膛出口烟道内。

3.根据权利要求1所述的一种垃圾焚烧飞灰无害化资源化利用的方法，其特征在于步骤（5）所述的蜂窝状高岭土吸附层，其主要组分为天然高岭土，蜂窝状高岭土吸附层与回转窑同轴等速旋转，吸附层壁厚1 3mm，孔尺寸5×5mm 10×10mm，载气在吸附剂层内停留时间~ ~

2 10s。

~
