1.一种扁平式三相永磁无刷直流电机机芯,由三相永磁无刷直流电机本体、控制机芯及霍尔传感器三部分组成,其特征在于:
所述的三相永磁无刷直流电机本体、控制机芯、霍尔传感器三者分别通过支架(7)连接,合三为一,组成一种扁平式三相永磁无刷直流电机机芯,其中:所述的三相永磁无刷直流电机本体包括转子铁心体(1)、定子铁心体(2),永磁体(3)、转轴(4)、线包(5);
所述的定子铁心体(2)上开有线包嵌槽(21),线包(5)嵌入线包嵌槽(21)中,所述的定子铁心体(2)上开有用于固定支架孔(22),定子铁心体(2)的外侧边沿处有四个相邻90度夹角的楔形边槽(24),定子铁心体(2)的内侧边沿处有三个相邻120度夹角的圆弧形开口(23);
所述的转子铁心体(1)上开有永磁体嵌槽(11),在转子铁心体(1)的边沿处的两个相邻永磁体嵌槽(11)之间开有分隔槽(12),所述的永磁体(3)掩埋嵌入到永磁体嵌槽(11)中;
所述的转轴(4)上带一个转轴圆盘(41),所述的转轴圆盘(41)紧密地嵌入转子铁心体(1)中;

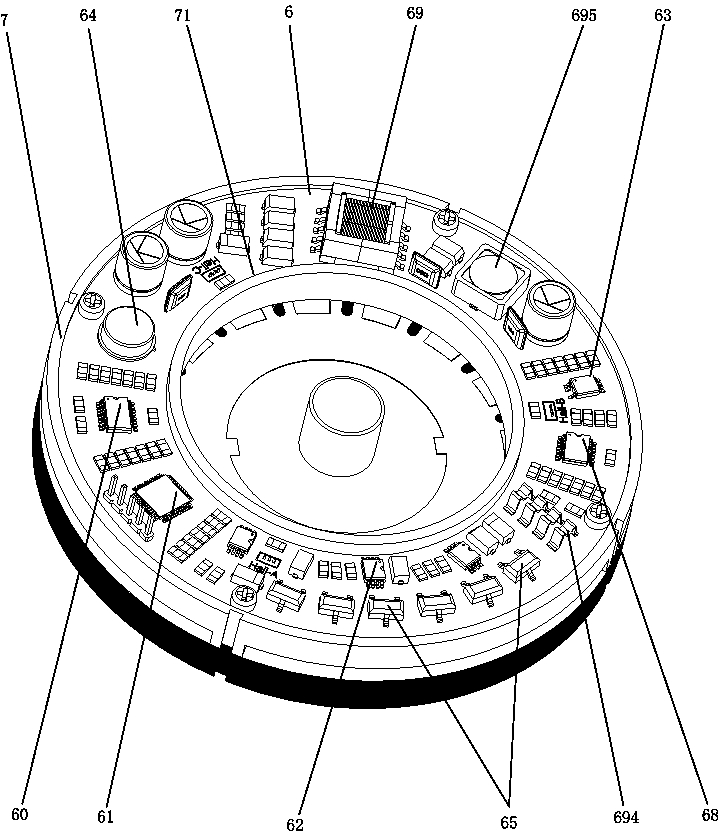

所述的控制机芯及霍尔传感器部分包括PCB电路板(6),所述的PCB电路板(6)为圆环形,上面焊接有无线接收芯片(60)、315MHz声表面波滤波器(64)、单片机(61)、驱动芯片(62)、开关电源芯片(63)、VMOS管(65)、编程下载插座(66)、霍尔传感器(67)、信号调理芯片(68)、高频变压器(69)、康铜采样电阻(694)、功率电感器(695),所述的霍尔传感器(67)为三线直插式开关型霍尔元件,所述的PCB电路板(6)上开有PCB电路板安装孔(693)、Hall-A接线焊孔(690)、Hall-B接线焊孔(691)、Hall-C接线焊孔(692),所述的VMOS管(65)为贴片封装,直接表贴焊接在PCB电路板(6)上;
所述的单片机(61)为核心器件,其I/O引脚与驱动芯片(62)的输入引脚相连,驱动芯片(62)的输出引脚与VMOS管的栅极相连, 315MHz声表面波滤波器(64)与无线接收芯片(60)相连,无线接收芯片(60)的输出引脚与单片机(61)上的串行引脚相连,所述的康铜采样电阻(694)的采样数据经信号调理芯片(68)预处理后送单片机(61)的A/D引脚,来自霍尔传感器(67)的三个位置传感信号分别送单片机(61)的外部中断引脚,所述的编程下载插座(66)与单片机(61)的程序下载引脚相连;
外部直流电源送高频变压器(69)的输入侧的一端,高频变压器(69)的输入侧的另一端接开关电源芯片(63),高频变压器(69)输出侧的电压信号经整流,功率电感器(695)和电容滤波后,提供PCB电路板(6)电源;
所述的支架(7)为圆环形,采用耐热ABS工程塑料注塑而成,中央开口处伸出圆形内衬板(71),支架(7)的底部有三个相邻120度夹角的霍尔传感器护座(75)以及四个相邻90度夹角的支架台阶(72),支架台阶(72)的边沿开有楔形槽(74),中间开有支架孔(73);
安装时,所述的圆环形PCB电路板(6)放入支架(7)中,所述的支架台阶(72)上的楔形槽(74)与定子铁心体(2)的外侧边沿处的楔形边槽(24)相对应,三个霍尔传感器(67)的引脚穿过霍尔传感器护座(75)后分别与PCB电路板(6)上的Hall-A接线焊孔(690)、Hall-B接线焊孔(691)及Hall-C接线焊孔(692)相接,焊牢后的霍尔传感器(67)再嵌入定子铁心体(2)上圆弧形开口(23)处,并用焊接胶水固定,所述的霍尔传感器(67)的磁感应平面对着转子铁心体(1),然后,螺丝穿过PCB电路板安装孔(693)、支架台阶(72)上的支架孔(73)后与定子铁心体(2)上的固定支架孔(22)连为一体,三合为一,装配后的三相永磁无刷直流电机机芯直径低至55mm,整机厚度不超过25mm。
2.根据权利要求1所述的一种扁平式三相永磁无刷直流电机机芯,其特征在于:所述的永磁体(3)采用钕铁硼材料。
3.根据权利要求1所述的一种扁平式三相永磁无刷直流电机机芯,其特征在于:所述的线包(5)采用无氧铜线绕制。
4.根据权利要求1所述的一种扁平式三相永磁无刷直流电机机芯,其特征在于:所述的康铜采样电阻(694)弯折为M形状。
5.根据权利要求1所述的一种扁平式三相永磁无刷直流电机机芯,其特征在于:所述的无线接收芯片(60)支持315MHz手持式无线遥控器操作。
