专利号: 2018105652550
申请人: 山东同其信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

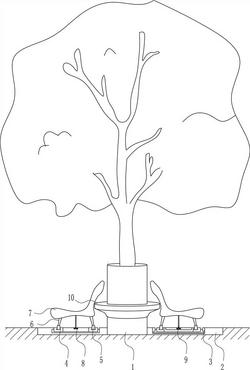

1.一种园林休息设备,其特征在是:包括有圆柱管、第一环形滑轨、第一环形滑块、第二环形滑轨、第二环形滑块、支腿、椅子、第一轴承座、第一连接杆和放置台,树的外侧下部连接有圆柱管,地面上设有第一环形滑轨,第一环形滑轨位于树的外侧,第一环形滑轨上滑动式连接有左右两个第一环形滑块,左右两侧的第一环形滑块上分别设有第二环形滑轨,左右两侧的第二环形滑轨上分别滑动式连接有第二环形滑块,左右两侧的第二环形滑块上分别连接有两根支腿,左右两侧的两根支腿上均连接有椅子,左右两侧的第二环形滑轨中间分别安装有第一轴承座,左右两侧的第一轴承座内均过盈连接有第一连接杆,左右两侧的第一连接杆的顶部均与左右两侧的椅子的底部连接,圆柱管的外侧下部连接有放置台。

2.按照权利要求1所述的一种园林休息设备,其特征在是:还包括有第二连接杆、遮挡板、支撑块、定滑轮、拉线、导套、挂钩和挂环,圆柱管外侧上部的左右两侧均设有第二连接杆,左右两侧的第二连接杆的外侧下部均铰接连接有遮挡板,左右两侧的第二连接杆外侧下部设有支撑块,左右两侧的支撑块顶部与左右两侧的遮挡板底部相接触,左右两侧的第二连接杆顶部均连接有定滑轮,左右两侧的遮挡板顶部均连接有拉线,左右两侧的第二连接杆内侧上部均设有导套,左右两侧的拉线分别绕在左右两侧的定滑轮上后分别穿过左右两侧的导套,左右两侧的拉线末端连接有挂钩,左右两侧的第二连接杆内侧下部均设有挂环。

3.按照权利要求2所述的一种园林休息设备,其特征在是:还包括有滑道、滑轴、第三连接杆、安装架、转动轴、安装杆、踏板、挡块和弹簧,椅子的前侧设有滑道,滑道上滑动式连接有滑轴,滑轴的下侧设有第三连接杆,第三连接杆的末端设有安装架,安装架的前后两侧均连接有转动轴,前后两侧的转动轴上分别连接有安装杆,前后两侧的安装杆顶部之间连接有踏板,安装架的底部设有挡块,挡块右侧的前后两部均与前后两侧的安装杆左侧之间连接有弹簧。

4.按照权利要求3所述的一种园林休息设备,其特征在是:还包括有放置板、落料管和垃圾箱,圆柱管的外侧下部设有放置板,放置板位于放置台的下方,放置台上连接有落料管,落料管穿过放置台,放置板上放置有垃圾箱,垃圾箱位于落料管的正下方。

5.按照权利要求4所述的一种园林休息设备,其特征在是:还包括有第二轴承座、转轴、滚筒、遮挡布、圆环、摇杆和圆轴,椅子后侧的前后两部均设有第二轴承座,前后两侧的第二轴承座之间连接有转轴,转轴上连接有滚筒,滚筒上绕有遮挡布,遮挡布末端的前后两侧均连接有圆环,转轴的前端转动式连接有摇杆,椅子前后两侧的左部分别连接有圆轴。
