1.一种姜黄素‑针枞酚药物共晶，其特征在于：姜黄素和针枞酚通过非共价相互作用结合生成，在X‑射线粉末衍射图样中，共晶在衍射角2θ = 8.757°，17.142°，20.304°，

22.512°，23.227°，24.614°，26.028°处有主要峰，在衍射角2θ = 11.680°，12.141°，

14.508°，15.771°，17.480°，18.051°，18.834°，21.100°，21.504°，23.582°，25.067°，

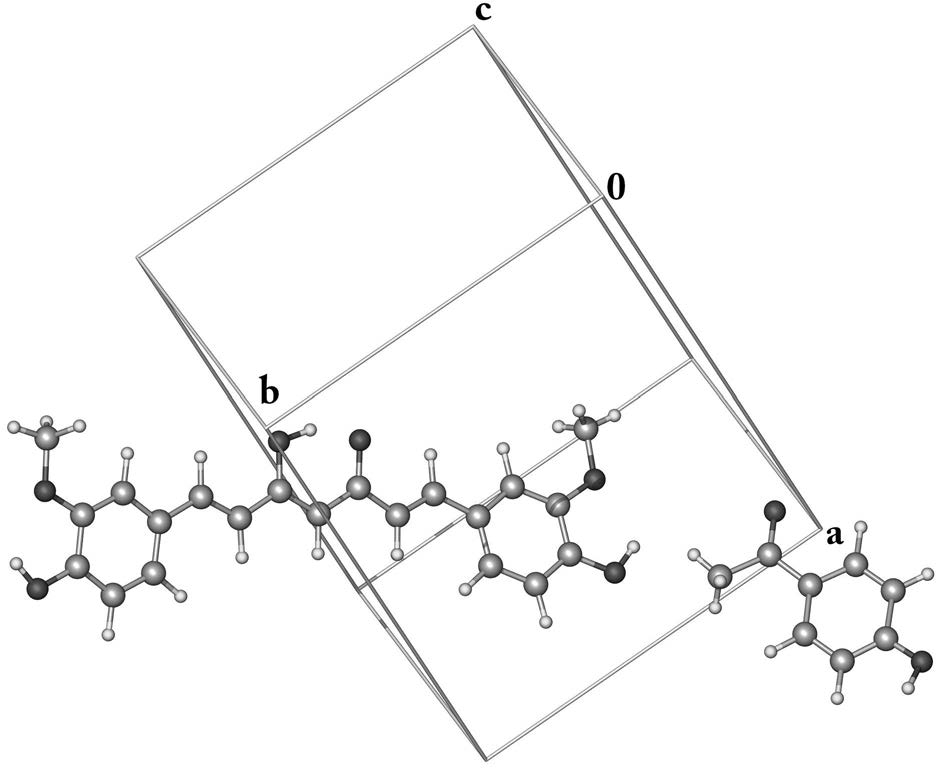

25.631°，26.928°，27.763°处有次要峰，其中2θ值的误差范围为±0.3°；姜黄素‑针枞酚药物共晶属于三斜晶系，其轴长a = 15.652   15.852 Å，b = 11.476   11.676 Å，c = ~ ~

7.226   7.426 Å，轴角α = 97.37°   97.57°，β = 96.29°   96.49°，γ = 100.46°   ~ ~ ~ ~

100.66°。

2.权利要求1所述的姜黄素‑针枞酚药物共晶的制备方法，其步骤为：(1) 质量比为5:1到1:1的姜黄素和针枞酚置于直径为8   20 cm的玛瑙研钵内，研磨~

成100   400目的粉末；

~

(2) 用微量移液枪移入50   500 µL的助研溶剂，均匀研磨1   3 h，所用助研溶剂为~ ~

甲醇、乙醇、丙酮、氯仿、二氯甲烷中的一种或几种的混合；

(3) 收集粉末，冷冻干燥1 h，得到黄色粉末即为姜黄素‑针枞酚药物共晶。
