1.一种多孔铁掺杂钒氧化物电极材料的制备方法，其特征在于：包括如下步骤：(1)合金制备：制备铁钒合金，所述铁钒合金中，铁的原子含量为10％-40％，钒的原子含量为60％-90％；所述铁钒合金被加工成20-30um厚的合金条带；

(2)将步骤(1)制备得到的铁钒合金采用研磨方法制备出粒径大小均匀的合金粉末；

(3)将步骤(2)制备得到的合金粉末在400℃-700℃进行氧化处理和还原处理，保温1h-

9h，得到多孔铁掺杂钒氧化物电极材料。

2.根据权利要求1所述的一种多孔铁掺杂钒氧化物电极材料的制备方法，其特征在于：所述步骤(1)中的合金制备方法为电磁感应熔炼法或电弧熔炼法。

3.根据权利要求1所述的一种多孔铁掺杂钒氧化物电极材料的制备方法，其特征在于：所述步骤(3)中的氧化处理包括以下步骤：将合金粉末置于气氛炉中，以10℃/min的升温速率升高到600℃，保温5小时后自然降温。

4.根据权利要求1所述的一种多孔铁掺杂钒氧化物电极材料的制备方法，其特征在于：所述步骤(3)中的还原处理包括以下步骤：将氧化后的合金粉末置于气氛炉中，通入100-

500sccm的氢气，以10℃/min的升温速率升高到600℃，保温3h然后自然降温。

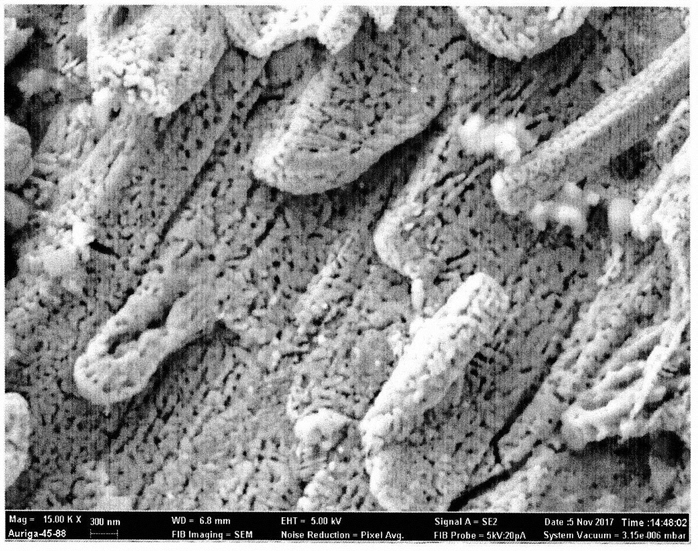

5.根据权利要求1所述的一种多孔铁掺杂钒氧化物电极材料的制备方法，其特征在于：所述步骤(3)中制得的多孔铁掺杂钒氧化物电极材料的孔径为2-50nm，比表面积为10-

30m2/g。

6.根据权利要求1-5任一项所述制备方法制得的多孔铁掺杂钒氧化物电极材料。

7.根据权利要求1-5任一项所述制备方法制得的多孔铁掺杂钒氧化物电极材料在锂离子电池方面的应用。
