专利号: 2018105682537
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 焙烤;制作或处理面团的设备;焙烤用面团〔1,8〕
更新日期:2023-10-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

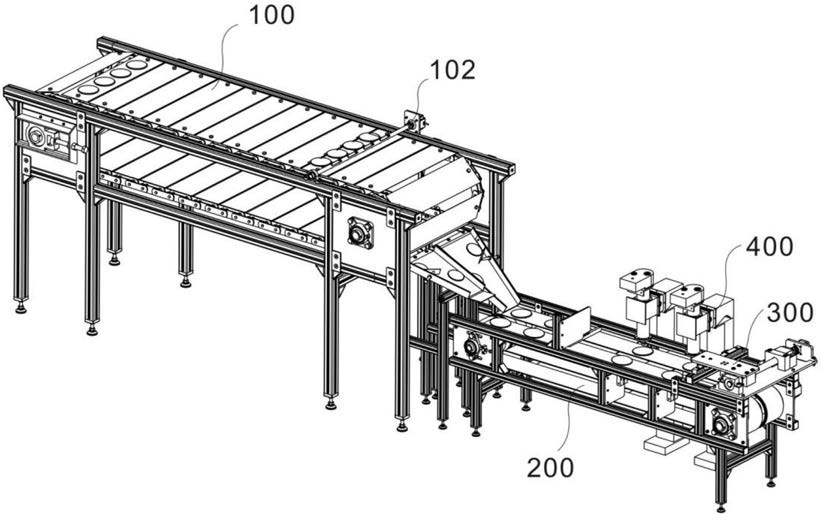

1.一种三明治自动成品的装置,其特征在于:包括,

第一输送组件(100),其包括第一传送件(101)、翻转件(102)和过度件(103),其中,所述翻转件(102)搭载于所述第一传送件(101)上,且所述翻转件(102)置于所述第一传送件(101)传送方向上,距离所述第一传送件(101)末端位置的长度不大于第一传送件(101)长度的二分之一;

其中,所述过度件(103)置于所述第一传送件(101)传送方向上末端的下方,所述第一输送组件(100)上存在四路加热;

所述过度件(103)包括第一缓冲件(103a),所述第一缓冲件(103a)内设有第一挡板(103a‑1)和第一调节件(103a‑2),所述第一调节件(103a‑2)穿过所述第一缓冲件(103a),一端抵触在所述第一挡板(103a‑1)上;

还包括第二输送组件(200),所述第二输送组件(200)设于所述第一传送件(101)传送方向上末端的旁侧,接收所述第一传送件(101)输送过来的三明治;

所述第二输送组件(200)包括第二传送件(201)和第三传送件(202),所述第二传送件(201)和第三传送件(202)并列传输,所述第一缓冲件(103a)一端设于所述第一传送件(101)传送方向上末端的下方,另一端设于所述第二传送件(201)的上方;

所述过度件(103)还包括第二缓冲件(103b),所述第二缓冲件(103b)包括,第二挡板(103b‑1)、第二调节件(103b‑2)和缓冲平板(103b‑3),所述第二调节件(103b‑2)穿过所述第二缓冲件(103b),一端抵触在所述第二挡板 (103b‑1)上,所述缓冲平板(103b‑3)设于所述过度件(103)的末端,置于所述第三传送件(202)的上方,且平行于所述第三传送件(202);

所述第二缓冲件(103b)与所述第二输送组件(200)之间的夹角大于所述第一缓冲件(103a)与所述第二输送组件(200)之间的夹角。

2.根据权利要求1所述的三明治自动成品的装置,其特征在于:所述翻转件(102)包括第一动力件(102a)、长轴(102b)和铲板(102c),所述第一动力件(102a)与所述长轴(102b)相连接,所述长轴(102b)与所述铲板(102c)固定连接,所述第一动力件(102a)驱动所述长轴(102b)旋转,所述铲板(102c)随着所述长轴(102b)旋转,搁置在所述铲板(102c)上的三明治被翻转180。

3.根据权利要求2所述的三明治自动成品的装置,其特征在于:所述第二输送组件(200)还包括限位件(203),所述限位件(203)包括支撑板(203a)、限位板(203b)和第四动力件(203c),所述支撑板(203a)固定在所述第二输送组件(200)的支架上,所述第四动力件(203c)一端与所述支撑板(203a)连接,一端与所述限位板(203b)相连接,驱动所述限位板(203b)在与所述第二输送组件(200)传送方向相垂直的方向上运动。

4.根据权利要求3所述的三明治自动成品的装置,其特征在于:还包括,吸附组件(300),

所述吸附组件(300)设于所述第二输送组件(200)传送方向的末端,包括,第二动力件 (301)、移动件(302)和工作平台(303),所述移动件(302)与所述第二动力件(301)相连接,所述第二动力件(301)驱动所述移动件(302)移动,所述移动件(302)带动所述工作平台 (303)移动。

5.根据权利要求4所述的三明治自动成品的装置,其特征在于:所述工作平台(303)包括,连接固定板(303a)、直线导轨(303b)、直线滑块(303c)和吸盘(303d),所述连接固定板(303a)一端与所述移动件(302)相固定连接,另一端与所述直线滑块(303c)相连接,所述吸盘(303d)固定在所述固定板(303a)上。

6.根据权利要求5所述的三明治自动成品的装置,其特征在于:所述工作平台(303)还包括第三动力件(303e),所述第三动力件(303e)与吸盘(303d)相连接,固定在固定板(303a)上。
