专利号: 2018105689447
申请人: 博兴融智科技创新发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

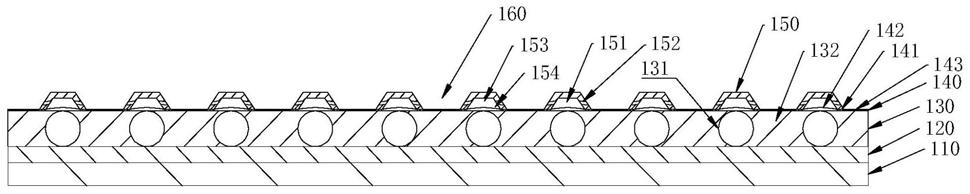

1.一种地暖新风加热系统,其特征在于:包括地暖体、地暖控制结构以及新风控制结构,所述地暖体敷设于地面,所述地暖体由下至上包括有基层,敷设于地面;

防水层,设置于基层上方;

敷设层,设置于所述防水层上方,所述敷设层内部设置有地暖组件以及导热组件,所述地暖组件工作时提供热能,所述地暖组件受控于所述地暖控制结构工作,所述导热组件用于传导所述的地暖组件产生的热能,所述导热组件包括轻质发泡水泥制成的填充材料;

复合层,包括有粘接件、导热件以及隔热件,所述导热件设置为导热硅胶,所述粘接件设置为水泥黏胶剂,所述隔热件设置为气凝胶毡,所述导热件和所述隔热件通过所述粘接件间隔设置;

新风结构,所述新风结构具有面向所述复合层的开口,所述新风结构通过粘接层与所述复合层固定,所述新风结构内部中空设置形成有进风通道,所述进风通道连接新风控制结构,所述新风结构之间设置有出风间隙,所述新风结构上设置有面向所述出风间隙的若干出风孔,所述出风间隙的下方为所述隔热件,所述进风通道的下方为所述导热件,所述新风结构相互平行设置;所述进风通道包括有上蓄热腔以及下过热腔,所述上蓄热腔设置于所述出风孔的上方,所述下过热腔设置于所述出风孔的下方,所述新风控制结构工作时带动空气从所述进风通道向所述出风口运动;

所述新风控制结构包括设置在地面上方的进风口、进风管以及设置在进风管上的新风装置,所述进风口开口向下设置,所述进风口通过进风管连通所述进风通道,所述新风装置工作时,将空气从所述进风口带入所述进风通道。

2.如权利要求1所述的一种地暖新风加热系统,其特征在于:所述新风控制结构和所述地暖控制结构连接于一热补偿器,所述墙面设置有温度检测器,所述温度检测器用于检测室内温度,所述热补偿器连接所述温度检测器,所述新风控制结构包括一加热源,所述加热源为经过所述进风管的空气提供热能,所述热补偿器连接所述加热源,所述热补偿器配置有热补偿算法,每隔第一预设时间执行所述热补偿算法,所述热补偿算法根据预设的目标温度值与从温度检测器获取的室内温度值,调节所述加热源的输出功率、新风装置的输出功率以及所述地暖组件的输出功率,所述热补偿算法包括当T1大于T2时,Pt2=Pt1+a(T-T2),其中,T1为室内温度值,T2为地暖组件的温度值,T为目标温度值,a为预设的调节参数,Pt1为上一时刻地暖组件的输出功率,Pt2为调节后地暖组件的输出功率;

当T1小于T2且T大于T2时,Pt2=Pt1+b(T2-T1)+c(T-T2),Py=y1(T-T2),其中b为预设的第二调节参数,c为预设的第三调节参数,y1为预设的第一补偿参数;

当T2大于T时,Pt2=Pt1+d(T2-T),Pw2=Pw1+x1(T-T1)+x2(t2-T2),Py=y2(T2-T),其中d为预设的第四调节参数,Pw1为上一时刻新风装置的输出功率,Pw2为调节后新风装置的输出功率,x1为预设的第一风量参数,x2为预设的第二风量参数,t2为预设的地暖组件高位阈值,y2为预设的第二补偿参数,Py为加热源的输出功率。

3.如权利要求1所述的一种地暖新风加热系统,其特征在于:所述出风孔向下倾斜设置。

4.如权利要求1所述的一种地暖新风加热系统,其特征在于:所述出风间隙的宽度于20毫米到50毫米之间。

5.如权利要求2所述的一种地暖新风加热系统,其特征在于:所述的第一预设时间设置为3秒。

6.如权利要求2所述的一种地暖新风加热系统,其特征在于:所述出风孔填充有气凝胶毡,所述气凝胶毡内具有隙孔。

7.如权利要求2所述的一种地暖新风加热系统,其特征在于:所述地暖组件设置为地暖水管,所述地暖控制结构包括循环泵、主电热组件、蓄水箱以及进水管路,所述蓄水箱通过进水管路连接所述地暖水管,所述循环泵设置于所述进水管路上用于带动所述进水管路内部水循环,所述主电热组件设置于所述蓄水箱用于加热所述蓄水箱。

8.一种地暖板体,其特征在于,由下至上包括

基层,敷设于地面;

防水层,设置于基层上方;

敷设层,设置于所述防水层上方,所述敷设层内部设置有地暖组件以及导热组件,所述地暖组件工作时提供热能,所述导热组件用于传导所述的地暖组件产生的热能,所述导热组件包括轻质发泡水泥制成的填充材料;

复合层,包括有粘接件、导热件以及隔热件,所述导热件设置为导热硅胶,所述粘接件设置为水泥黏胶剂,所述隔热件设置为气凝胶毡,所述导热件和所述隔热件通过所述粘接件间隔设置;

新风结构,所述新风结构具有面向所述复合层的开口,所述新风结构通过粘接层与所述复合层固定,所述新风结构内部中空设置形成有进风通道,所述新风结构之间设置有出风间隙,所述新风结构上设置有面向所述出风间隙的若干出风孔,所述出风间隙的下方为所述隔热件,所述进风通道的下方为所述导热件,所述新风结构相互平行设置;所述进风通道包括有上蓄热腔以及下过热腔,所述上蓄热腔设置于所述出风孔的上方,所述下过热腔设置于所述出风孔的下方。
