专利号: 2018105714769
申请人: 常州信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

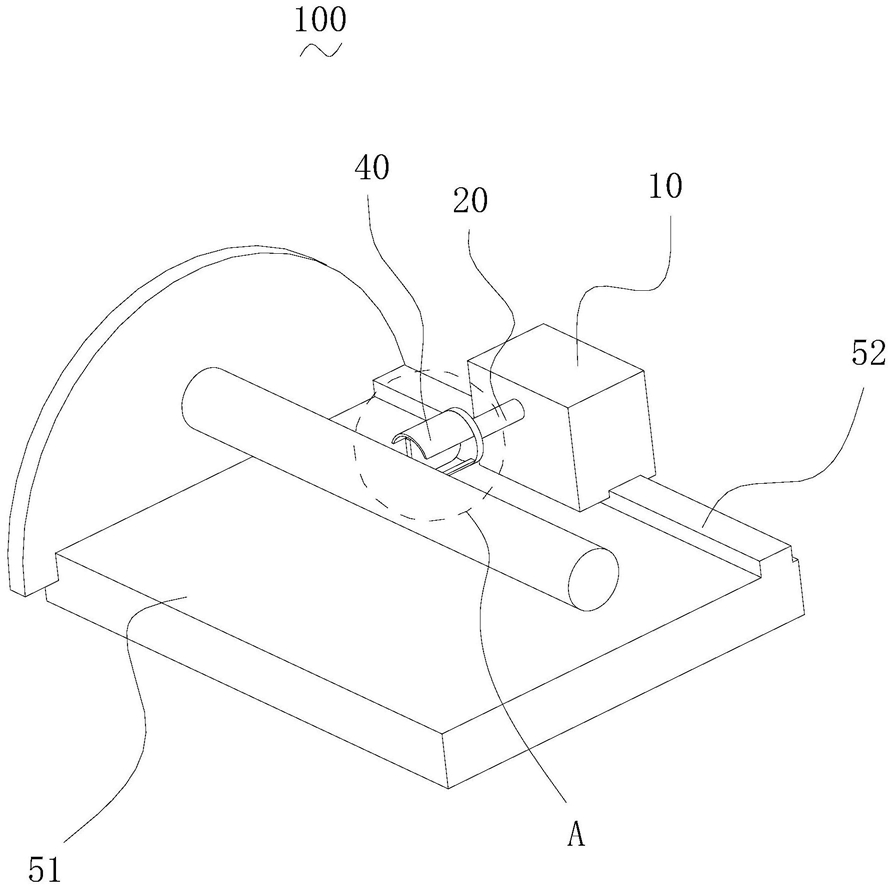

1.一种车刀的进给装置,其特征在于,包括推动件、连接杆、车刀与集屑组件,所述连接杆连接于所述推动件上,所述车刀安装于所述连接杆远离所述推动件的一端,所述集屑组件安装于所述连接杆的端部并包绕于所述车刀的周围,所述集屑组件包括挡屑软片与遮屑半筒,所述挡屑软片设置于所述车刀的底部,并用于与工件接触,所述遮屑半筒设置于所述车刀的顶部并与工件相互间隔设置。

2.根据权利要求1所述的车刀的进给装置,其特征在于,所述遮屑半筒与工件之间形成有放行间隙,所述放行间隙的延伸方向平行于所述工件的旋转轴线。

3.根据权利要求2所述的车刀的进给装置,其特征在于,所述遮屑半筒的底部设置有缓冲垫,所述缓冲垫上设置有多个缓冲凹槽。

4.根据权利要求3所述的车刀的进给装置,其特征在于,所述多个缓冲凹槽均匀设置,所述多个缓冲凹槽均为半球形凹槽。

5.根据权利要求4所述的车刀的进给装置,其特征在于,所述缓冲凹槽的半径为3-5毫米,所述缓冲凹槽的底部可拆卸地设置有吸尘软胶囊。

6.根据权利要求5所述的车刀的进给装置,其特征在于,所述推动件为推动气缸,所述推动件安装于支架上。

7.根据权利要求6所述的车刀的进给装置,其特征在于,所述支架包括底座与支撑体,所述底座的一端设置有工件卡盘,所述支撑体设置于所述底座的一侧,所述推动件安装于所述支撑体上。

8.根据权利要求7所述的车刀的进给装置,其特征在于,所述支撑体为长条形,所述支撑体上设置有导轨,所述推动件的底部设置有滑槽,所述导轨凸设于所述滑槽内。

9.根据权利要求8所述的车刀的进给装置,其特征在于,所述导轨的横截面为矩形,所述导轨的表面设置有润滑油。

10.根据权利要求9所述的车刀的进给装置,其特征在于,所述推动件的底部凸设有安装壳体,所述滑槽凹设于所述安装壳体的底部,所述滑槽的表面设置滑动层。
