专利号: 2018105724671
申请人: 荆门畅享光年机电技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-07-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

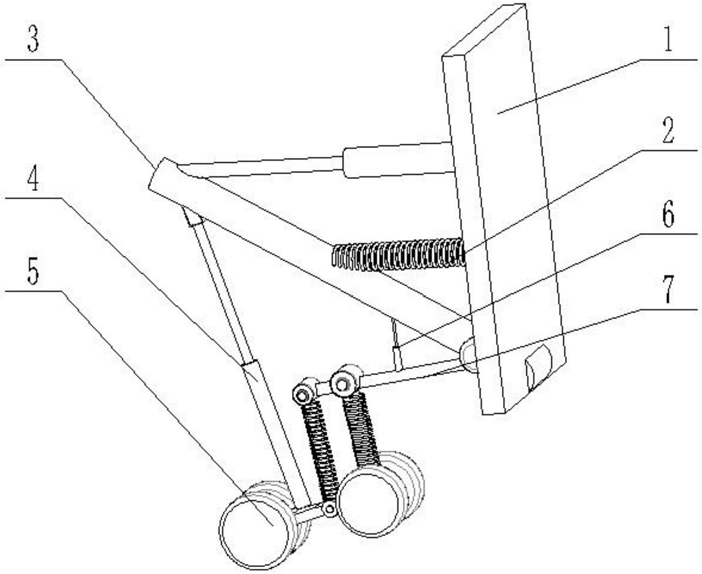

1.一种利用弹簧卡扣的飞机起落架,是由起落架固定装置、弹簧支撑杆Ⅰ、起落架支撑杆、液压杆Ⅰ、起落架运动装置、液压杆Ⅱ及带有转动轴连接杆组成的,所述的起落架固定装置上是由起落架固定板、液压杆Ⅲ及转动轴Ⅰ组成的,所述的起落架运动装置是由底盘、起落轮、转动轴Ⅱ、弹簧支撑杆Ⅱ及连接轴组成的,其特征在于:弹簧支撑杆Ⅰ安装在起落架固定装置上,液压杆Ⅲ安装在起落架固定装置上,起落架支撑杆一端固定在液压杆Ⅲ的前端,起落架支撑杆中点固定在弹簧支撑杆Ⅰ的上端,起落架支撑杆的另一端固定在带有转动轴连接杆的转动轴上,带有转动轴连接杆的转动轴固定在起落架固定装置上,起落架运动装置上的转动轴Ⅱ一端固定在带有转动轴连接杆的转动轴上,起落架运动装置上的转动轴Ⅱ另一端固定在起落架运动装置上的弹簧支撑杆Ⅱ上,液压杆Ⅱ一端与带有转动轴连接杆连接,另一端固定在起落架支撑杆上,液压杆Ⅰ一端固定在起落架运动装置,另一端固定在起落架支撑杆,连接轴的一端固定在带有转动轴连接杆的转动轴上,连接轴的另一端固定在起落架运动装置上的弹簧支撑杆Ⅱ上,起落轮固定在地盘上。

2.如权利要求1所述的一种利用弹簧卡扣的飞机起落架,其特征在于:所述的液压杆Ⅰ收缩到最短杆的时候,液压杆Ⅱ也将收缩到最短杆。

3.如权利要求1所述的一种利用弹簧卡扣的飞机起落架,其特征在于:所述的转动轴Ⅰ是所述的液压杆Ⅲ收缩时,弹簧支撑杆Ⅰ收缩,液压杆Ⅲ伸长时,弹簧支撑杆伸长。

4.如权利要求1所述的一种利用弹簧卡扣的飞机起落架,其特征在于:所述的带有转动轴连接杆的转动轴随着液压杆Ⅰ和液压杆Ⅱ的收缩和伸长而转动的,当液压杆Ⅰ和液压杆Ⅱ收缩时,转动轴Ⅰ顺时针旋转,当液压杆Ⅰ和液压杆Ⅱ伸长时,转动轴Ⅰ逆时针旋转。

5.如权利要求1所述的一种利用弹簧卡扣的飞机起落架,其特征在于:所述的弹簧支撑杆Ⅰ可以伸缩,最短长度比液压杆Ⅲ的长度短。
