专利号: 201810573305X
申请人: 南京工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

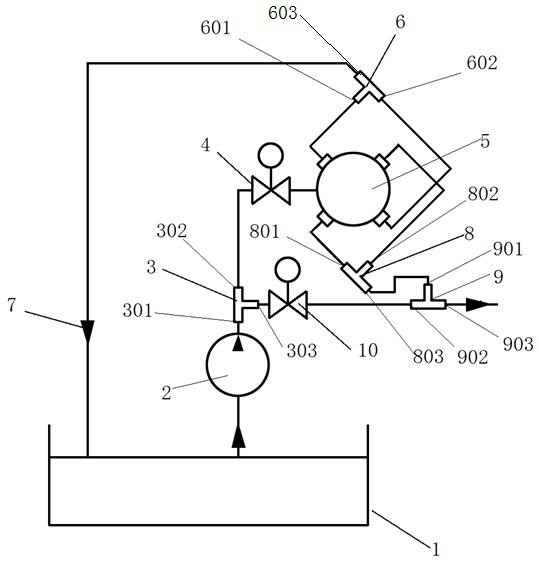

1.一种基于离心泵的内冲液流体振动辅助电弧铣削加工用冲液源,其特征在于:具有振动源通路与流量源通路,液体箱与离心泵连通,离心泵与T型三通的第一接口连接,振动源通路为:T型三通的第二接口与振动源阀连接,振动源阀与振动源装置的进液通道连接,振动源装置的第一组出液口分别连接振动源回流T型三通的第一接口与第二接口,振动源回流T型三通的第三接口与液体箱通过回流管道连接;振动源装置的第二组出液口分别连接入冲液源T型三通的第一接口与第二接口,入冲液源T型三通的第三接口与流体振动出口前T型三通的第一接口连接;

流量源通路为:T型三通的第三接口与流量源阀连接,流量源阀与流体振动出口前T型三通的第二接口连接,流体振动出口前T型三通的第三接口为流体振动出口。

2.根据权利要求1所述的基于离心泵的内冲液流体振动辅助电弧铣削加工用冲液源,其特征在于:所述振动源装置包括分流器、安装架、进液通道、凸部、控制器、空腔、联轴器与伺服电机,分流器的进液通道沿分流器的中心轴线设置,分流器的周壁上设置有凸部,凸部以进液通道的中心呈环形阵列设置,凸部设置有四个出液口,所述四个出液口分别为第一出液口、第二出液口、第三出液口与第四出液口,四个出液口分为两组,第一组出液口为第一出液口与第三出液口,第二组出液口为第二出液口与第四出液口;相邻的两个出液口之间的夹角为90°,出液口的入口端设置在分流器的上端面,出液口的出口端设置在凸部的外端面。

3.根据权利要求2所述的基于离心泵的内冲液流体振动辅助电弧铣削加工用冲液源,其特征在于:所述分流器的上方设置有控制器,控制器的底部具有空腔,空腔与进液通道、两组出液口连通,控制器与分流器的顶部配合并相对转动,控制器的顶部与联轴器连接,联轴器与伺服电机连接。

4.根据权利要求2所述的基于离心泵的内冲液流体振动辅助电弧铣削加工用冲液源,其特征在于:所述分流器分为下部和上部,分流器的下部为圆柱状,分流器的下部设置在安装架的下板的下方,分流器的上部为圆盘状,分流器的上部设置在安装架的下板的上方。

5.根据权利要求4所述的基于离心泵的内冲液流体振动辅助电弧铣削加工用冲液源,其特征在于:所述分流器与控制器由碳化硅陶瓷烧结而成。
