专利号: 2018105739304
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

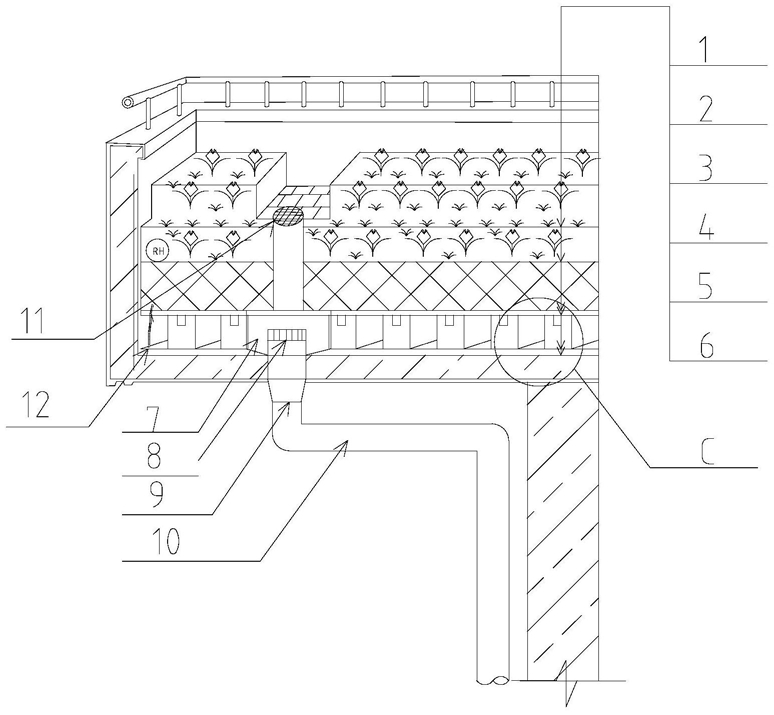

1.一种智能排蓄水薄型屋顶花园,其特征在于,该屋顶花园施工于屋面板(6)上,包括自下而上依次设置屋面板(6)上的防水层(5)、排蓄水层(4)、过滤层(3)、基质层(2)和植被层(1);其中,排蓄水层(4)内设置有整体沟槽式排水系统、检修和维护沟槽、施工补修槽(17)、分级式蓄水系统以及与整体沟槽式排水系统连通并引出至地面的智能雨水虹吸系统。

2.根据权利要求1所述的一种智能排蓄水薄型屋顶花园,其特征在于,分级式蓄水系统包括并列设置在排蓄水层(4)内的若干肋板(13),每个肋板(13)的顶部开设有第一蓄水部分(14),相邻两个肋板(13)之间形成第二蓄水部分(15)。

3.根据权利要求2所述的一种智能排蓄水薄型屋顶花园,其特征在于,整体沟槽式排水系统为排水沟槽(16),其设置在若干肋板(13)的任意一端,并与第二蓄水部分(15)连通;

下雨时,雨水通过植被层(1)、基质层(2)和过滤层(3),到达排蓄水层(4)的第一蓄水部分(14),其滞留的雨水量是固定的,其余雨水通过第二蓄水部分(15)和排水沟槽(16)并最终由智能雨水虹吸系统排出;在降雨后期,虹吸雨水斗(8)斗前水位达不到工作要求时,不能形成水封阻隔空气进入,致使虹吸破坏,排水逐渐停止,此时滞留的雨水量为第二蓄水部分(15)的蓄水量。

4.根据权利要求3所述的一种智能排蓄水薄型屋顶花园,其特征在于,智能雨水虹吸系统包括虹吸雨水斗(8)以及与排水沟槽(16)连通的沉沙槽(7),虹吸雨水斗(8)的入口设置在沉沙槽(7)内,出口通过连接管(9)与引出至地面的虹吸雨水管(10)连通。

5.根据权利要求4所述的一种智能排蓄水薄型屋顶花园,其特征在于,该屋顶花园还包括设置在植被层(1)的地漏(11),其通过管道连通至沉沙槽(7)。

6.根据权利要求3所述的一种智能排蓄水薄型屋顶花园,其特征在于,该屋顶花园还包括用于向排水沟槽(16)通入适当温度暖风的热风机(21)。

7.根据权利要求2所述的一种智能排蓄水薄型屋顶花园,其特征在于,检修和维护沟槽包括设置在相邻两个肋板(13)的胶粘立面(18)上方的施工修补槽(17),该施工修补槽(17)具有台阶(19),台阶(19)处设置有遮阳板(20)。

8.根据权利要求2所述的一种智能排蓄水薄型屋顶花园,其特征在于,第一蓄水部分(14)和第二蓄水部分(15)均设置有1%~2%的坡度。

9.根据权利要求1所述的一种智能排蓄水薄型屋顶花园,其特征在于,过滤层(3)由无纺土工布构成,且过滤层(3)上设有辅助吸水的多孔纤维棉(12),连接排蓄水层(4)的排水沟槽(16)底部和基质层(2)底部。
