专利号: 2018105805255
申请人: 义乌市诠铈新材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

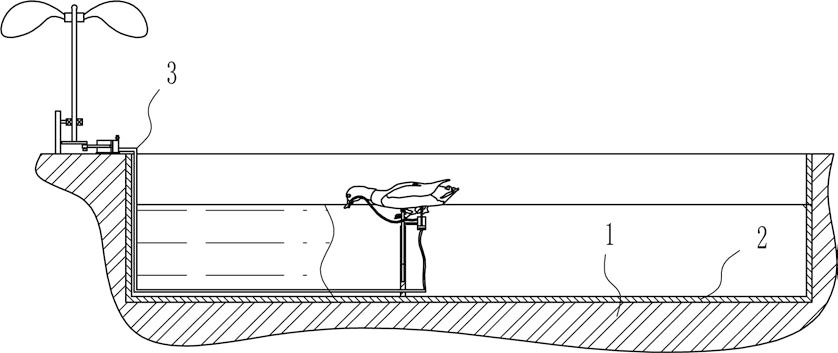

1.一种园林景观鸭子戏水池,其特征在于,包括有土壤(1)、水池(2)、出气管(3)、第一压缩缸(4)、第一活塞(5)、第一活动杆(6)、单向阀(7)、进气管(8)、竖板(9)、第一轴承座(10)、转杆(11)、转盘(12)、第一旋转叶片(13)、第一套筒(14)、第一滑杆(15)、第一鸭子(16)、横杆(17)、第二压缩缸(18)、第二活塞(19)、第二活动杆(20)、第一软管(21)和排气管(22),水池(2)内底部左侧安装有第一套筒(14),第一套筒(14)内设有第一滑杆(15),第一滑杆(15)顶端转动式的安装有第一鸭子(16),第一滑杆(15)右侧上部安装有横杆(17),横杆(17)右端安装有第二压缩缸(18),第二压缩缸(18)内设有第二活塞(19),第二活塞(19)顶端中部安装有第二活动杆(20),第二活动杆(20)顶端贯穿第二压缩缸(18)顶部中间与第一鸭子(16)底部右侧连接,第二压缩缸(18)左侧上部连接排气管(22),排气管(22)与第二压缩缸(18)内连通,排气管(22)尾端位于第一鸭子(16)的嘴巴内,第二压缩缸(18)底部中间连接有第一软管(21),第一软管(21)与第二压缩缸(18)内连通,土壤(1)顶部右侧安装有第一压缩缸(4),第一压缩缸(4)内设有第一活塞(5),第一活塞(5)左侧面中部转动式的安装有第一活动杆(6),第一活动杆(6)左端贯穿第一压缩缸(4)左侧中部位于第一压缩缸(4)外,第一压缩缸(4)顶部右侧连接有进气管(8),进气管(8)与第一压缩缸(4)内连通,进气管(8)上设有单向阀(7),第一压缩缸(4)右侧下部连接有出气管(3),出气管(3)尾端位于水池(2)内与第一软管(21),土壤(1)顶部左侧安装有竖板(9),竖板(9)右侧面上部安装有第一轴承座(10),第一轴承座(10)内安装有转杆(11),转杆(11)底端安装有转盘(12),转盘(12)底部偏心位于与第一活动杆(6)左端转动式连接,转杆(11)上部安装有第一旋转叶片(13);

还包括有滚动装置(23),滚动装置(23)包括有支架(231)、水轮(232)、第二软管(233)、L型杆(234)和第一喷头(235),水池(2)内底部中间安装有支架(231),支架(231)顶端安装有水轮(232),支架(231)左侧面上部安装有L型杆(234),L型杆(234)顶端安装有第一喷头(235),第二压缩缸(18)右侧上部连接有第二软管(233),第二软管(233)与第二压缩缸(18)内连通,第二软管(233)尾端与第一喷头(235)连接,第二软管(233)与第一喷头(235)内连通;还包括有旋转装置(24),旋转装置(24)包括有环形滑轨(241)、环形滑块(242)、内齿圈(243)、齿轮(244)、第二套筒(245)、第二滑杆(246)、第二鸭子(247)、第二轴承座(248)、转轴(249)和第二旋转叶片(2410),水池(2)内底部右侧水平安装有环形滑轨(241),环形滑轨(241)上设有与其配合的环形滑块(242),环形滑块(242)与环形滑轨(241)滑动配合,环形滑块(242)内侧面安装有内齿圈(243),环形滑块(242)顶部右侧偏心位置安装有第二套筒(245),第二套筒(245)内设有第二滑杆(246),第二滑杆(246)顶端安装有第二鸭子(247),水池(2)内底部右侧嵌入式的安装有第二轴承座(248),第二轴承座(248)内安装有转轴(249),转轴(249)下部安装有齿轮(244),齿轮(244)位于环形滑块(242)内与内齿圈(243)内啮合,转轴(249)上部安装有第二旋转叶片(2410)。

2.根据权利要求1所述的一种园林景观鸭子戏水池,其特征在于,还包括有导杆(25)、浮球(26)和接触板(27),第二鸭子(247)左部下侧开有导孔(28),导孔(28)内设有导杆(25),导杆(25)底端安装有浮球(26),第二鸭子(247)内嘴巴右侧安装有接触板(27),接触板(27)内顶部右侧与导杆(25)顶端转动式连接。

3.根据权利要求2所述的一种园林景观鸭子戏水池,其特征在于,还包括有分支管

(29)、卡套(30)和第二喷头(31),第二软管(233)顶部左侧连接有分支管(29),分支管(29)与第二软管(233)内连通,分支管(29)尾端安装有第二喷头(31),第二喷头(31)与分支管(29)内连通,第一鸭子(16)底部右侧安装有卡套(30),分支管(29)位于卡套(30)内。
