1.一种有序介孔羟基氧化铁纳米棒的制备方法，其特征在于：包括以下步骤：

(1)将非离子型嵌段共聚物溶于蒸馏水中，加入铁盐前体，充分搅拌分散，得到黄色溶液；

(2)将步骤(1)制备的黄色溶液一边搅拌一边滴加尿素沉淀剂，在30-60℃范围内保温搅拌12-48h，得到前驱体溶液；

(3)将步骤(2)制备的前驱体溶液转移至聚四氟乙烯内胆的反应釜中，在80-120℃下水热反应，离心取沉淀物，将沉淀物充分洗涤后，在100℃下真空干燥过夜，得到固体粉末；

(4)将步骤(3)制备的固体粉末转移至坩埚内，在惰性气氛下，从室温开始以5℃/min升温至150-250℃，保温2.5h，自然降温，得到有序介孔羟基氧化铁纳米棒；

所述步骤(2)中，滴加的速率为1.5-3.0mL/min，所述步骤(4)中，有序介孔羟基氧化铁纳米棒的尺寸长径比4-10，最大孔径为3-6nm。

2.根据权利要求1所述的一种有序介孔羟基氧化铁纳米棒的制备方法，其特征在于：所述步骤(1)中，非离子型嵌段共聚物为非离子型嵌段共聚物表面活性剂PEOPPOPEO，所述非离子型嵌段共聚物与蒸馏水的用料比为0.5-2.0g:30-80mL。

3.根据权利要求1所述的一种有序介孔羟基氧化铁纳米棒的制备方法，其特征在于：所述步骤(1)中，铁盐前体为无水三氯化铁、硝酸铁、含水氯化铁或者硫酸铁，所述铁盐前体与非离子型嵌段共聚物的用料比为2.3-9.0g:0.5-2g。

4.根据权利要求1所述的一种有序介孔羟基氧化铁纳米棒的制备方法，其特征在于：所述步骤(2)中，非离子型嵌段共聚物与尿素沉淀剂的用料比为0.5-2.0g:0.5-2.5g。

5.根据权利要求1所述的一种有序介孔羟基氧化铁纳米棒的制备方法，其特征在于：所述步骤(2)中，保温搅拌的温度为40℃。

6.根据权利要求1所述的一种有序介孔羟基氧化铁纳米棒的制备方法，其特征在于：所述步骤(3)中，水热反应的时间12-48h。

7.根据权利要求1所述的一种有序介孔羟基氧化铁纳米棒的制备方法，其特征在于：所述步骤(3)中，洗涤的溶剂为乙醇和/或水。

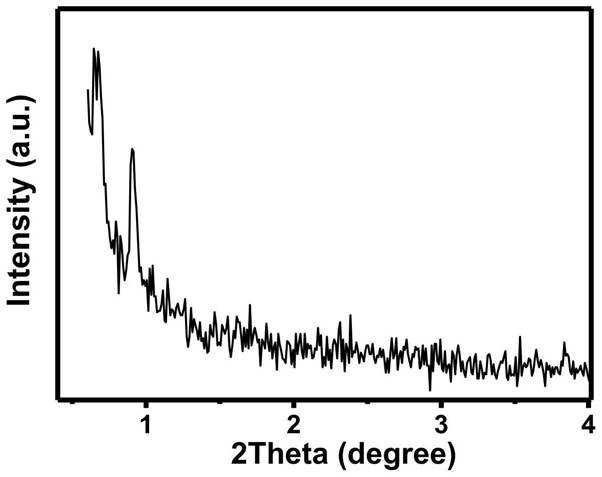

8.根据权利要求1所述的一种有序介孔羟基氧化铁纳米棒的制备方法，其特征在于：所述步骤(4)中，有序介孔羟基氧化铁纳米棒中含有一定有序度的介孔结构。
