1.一种显微图像记录方法,其用于在显微图像记录系统中进行显微图像记录,所述显微图像记录系统包括:包括激光器、第一半波片、偏振分束镜、第一反射镜、第一扩束准直镜、透明物体、合束镜、CCD、第二半波片、第二扩束准直镜、第二反射镜、显微物镜以及计算机;激光器发出的光束经偏振分束镜后分为光束A和光束B,光束A经第一反射镜后进入第一扩束准直镜后形成平行光照射透明物体形成物光波,该物光波透过合束镜后达到CCD靶面;

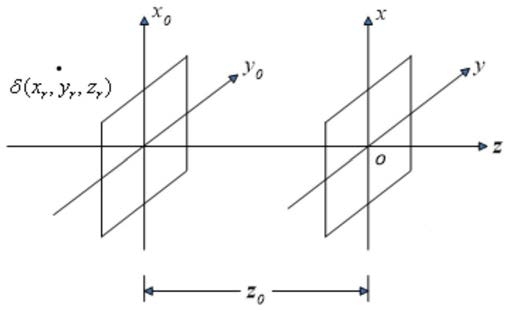

经偏振分束镜后的光束B经过第二半波片以及第二扩束准直镜形成平面光波,所述平面光波经过第二反射镜进入显微物镜形成球面参考光波、所述球面参考光波的中心为参考点光源,所述球面参考光波经合束镜后到达CCD靶面与物光波形成全息图;所述CCD记录的全息图传送到计算机并保存,所述计算机自动控制合束镜的转动,从而控制参考点光源与透明物体所在平面的相对位置,以获得最佳全息图,所述最佳全息图经重建后能够获得的再现像中原始像、共轭像以及中间干扰项刚好分离;所述显微图像记录系统还包括角度调节系统,所述角度调节系统包括:支撑平台、旋转轴、拉绳、位移探测器、驱动电机;合束镜固定在支撑平台上,通过旋转轴的旋转,带动合束镜旋转,从而调节参考点光源在物平面的相对位置;旋转轴的旋转带动拉绳的位移,拉绳的移动距离通过位移探测器监测,通过位移探测器获得拉绳的移动距离,进而获得旋转轴的旋转角度;其特征在于:所述显微图像记录方法包括以下步骤:
1)测量合束镜至CCD靶面的第一距离d1并记录;
2)采集物光波和参考光波的第一全息图并保存;
3)对第一全息图进行重建得到再现像一,判断得到的再现像一中原始像和中间干扰项分离的程度;
4)如果再现像一中的原始像和中间干扰项完全重叠或部分重叠,计算机发出指令控制合束镜旋转规定的角度;
5)继续采集物光波和参考光波的第二全息图并保存;
6)对第二全息图进行重建得到再现像二,判断得到的再现像二中原始像和中间干扰项分离的程度;
7)如果再现像二中原始像和中间干扰项仍然部分重叠,则重复上述步骤4)-6),直到再现像中的原始像和中间干扰项完全分离;
8)对原始像和中间干扰项完全分离的再现像继续判断,如果原始像和中间干扰项之间的距离太远,则计算机发出指令控制合束镜反方向旋转规定的角度的一半;
9)继续采集物光波和参考光波的第三全息图并保存;
10)对第三全息图进行重建得到再现像三,判断得到的再现像三中原始像和中间干扰项分离的程度;
11)如果原始像和中间干扰项之间的距离仍然太远,则重复上述步骤8)-10),直到再现像中的原始像和中间干扰项刚好分离;此时对应的全息图为d1距离对应的最佳全息图H1;将该最佳全息图H1保存在数据库中;
12)控制CCD向前或向后移动规定距离Δd,然后重复上述步骤1)-11),直到获得与距离d1±Δd对应的最佳全息图H2,将该最佳全息图H2保存在数据库中;
13)将获得的最佳全息图H1、H2…Hn与对应的距离d1、d2…dn建立距离-全息图对应表;
14)在后续全息图的记录中,首先测量CCD到合束镜的距离d,输入距离d后从计算机中的上述距离-全息图对应表中调出所需的最佳全息图H,作为标准全息图;其次,计算机发出指令控制合束镜旋转角度后拍摄全息图M,将该全息图M与上述标准全息图进行匹配,如果全息图不匹配,则继续旋转角度拍摄全息图;如果全息图匹配,则将此时拍摄的全息图M保存,作为重建物体三维图像的全息图。
2.根据权利要求1所述的显微图像记录方法,其特征在于:计算机控制驱动电机驱动旋转轴旋转,在旋转轴旋转的过程中,带动拉绳位移,位移探测器探测拉绳的直线位移,当直线位移等于预设值时,位移探测器发出信号至计算机进而控制旋转轴停止旋转,所述预设值与合束镜需要旋转的规定角度对应。
3.根据权利要求1所述的显微图像记录方法,其特征在于:全息图的匹配过程中,设置一个误差阈值,当匹配的误差值小于上述阈值,则认为是匹配的。
