专利号: 2018105829866
申请人: 日照市睿翅电子商务产业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

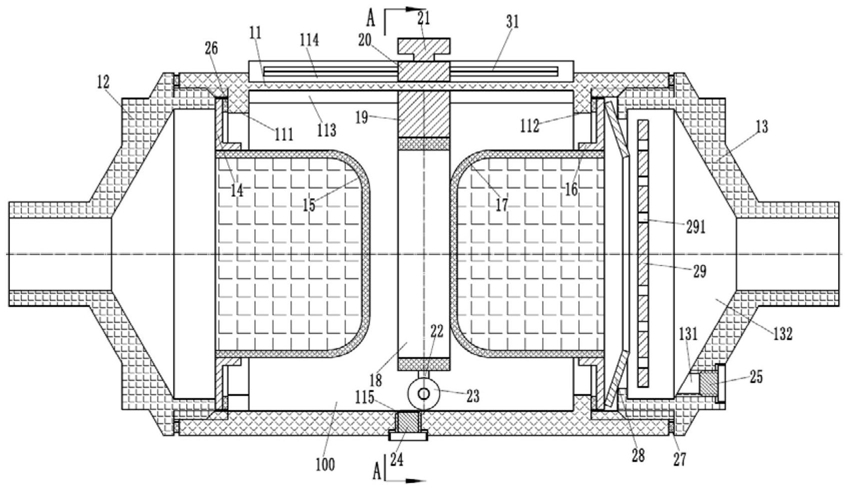

1.一种可清洗滤网的农村简易污水处理装置,包括呈管状的处理器本体(11),其特征在于:所述处理器本体(11)的两端分别密封固定有出水部(12)和进水部(13),所述处理器本体(11)的内壁上成型有第一凸环(111)和第二凸环(112),出水部(12)的内端和第一凸环(111)之间夹持有第一滤网支架(14),第一滤网支架(14)的内壁上固定有呈桶状的左侧开口的第一滤网(15),进水部(13)的内端和第二凸环(112)之间夹持有第二滤网支架(16),第二滤网支架(16)的内壁上固定有呈桶状的右侧开口的第二滤网(17),第一滤网(15)的外径和第二滤网(17)的外径相等;处理器本体(11)、第一滤网支架(14)、第一滤网(15)、第二滤网支架(16)和第二滤网(17)围成的过渡腔(100)内设有清洗套(18),所述清洗套(18)的内壁上设有若干刷毛,所述清洗套(18)的内侧的尺寸与第一滤网(15)的外径相配合;清洗套(18)固定在矩形铁块(19)上,所述处理器本体(11)的上侧内壁上成型有内矩形槽(113),处理器本体(11)的上侧外壁上成型有与内矩形槽(113)相对应的外矩形槽(114);所述矩形铁块(19)插套在内矩形槽(113)内,所述外矩形槽(114)内套接有矩形磁铁(20),矩形铁块(19)可被矩形磁铁(20)吸引,所述矩形磁铁(20)上固定有驱动部(21);所述清洗套(18)的外壁上固定有三个均布的滚轮支架(22),滚轮支架(22)上铰接有滚轮(23),滚轮(23)的外壁压靠在处理器本体(11)的内壁上;所述处理器本体(11)的下侧壁上成型有与过渡腔(100)相通的第一螺孔(115),第一螺孔(115)内螺接有第一螺塞(24),所述进水部(13)的外壁上成型有与进水部(13)的内腔相通的第二螺孔(131),第二螺孔(131)内螺接有第二螺塞(25);

所述矩形铁块(19)的前侧壁和后侧壁上各固定有一排半球(30),半球(30)的外壁压靠在内矩形槽(113)的侧壁上;所述外矩形槽(114)的前侧壁和后侧壁上各固定有一根导向滑轨(31),矩形磁铁(20)上成型有两个与导向滑轨(31)相配合的导向槽(201),导向滑轨(31)插套在导向槽(201)内。

2.根据权利要求1所述的一种可清洗滤网的农村简易污水处理装置,其特征在于:所述第一滤网支架(14)的外缘和第一凸环(111)之间夹持有第一密封垫(26),第二滤网支架(16)的外缘和第二凸环(112)之间夹持有第二密封垫(27),所述第一密封垫(26)和第二密封垫(27)呈圆环状;所述进水部(13)的内端与第二滤网支架(16)之间设有碟型弹簧(28),碟型弹簧(28)的大端压靠在第二滤网支架(16)的外缘上,碟型弹簧(28)的小端伸入到进水部(13)的进水腔(132)内,碟型弹簧(28)的锥形外壁压靠在进水腔(132)的端面上。

3.根据权利要求2所述的一种可清洗滤网的农村简易污水处理装置,其特征在于:所述进水腔(132)内设有挡流板(29),挡流板(29)上成型有若干通孔(291)。

4.根据权利要求1所述的一种可清洗滤网的农村简易污水处理装置,其特征在于:所述第一滤网(15)上设有活性炭。
